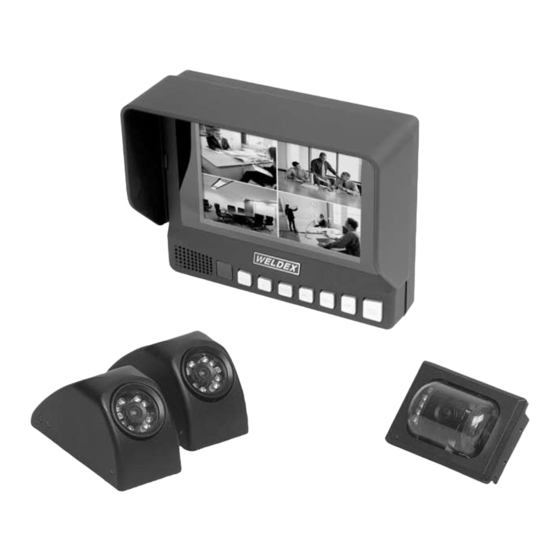

Weldex WDRV-7464M Handbuch
Tft lcd color monitor
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Weldex WDRV-7464M
-
Seite 2: Personalisierung
Die Modell- und Seriennummern finden Sie auf der Rückseite des Gerätes. Tragen Sie die Seriennummer in das Feld unten ein. Geben Sie diese Nummern an, wenn Sie mit Ihrem Händler bezüglich des Produktes in Kontakt treten □ WDRV-7444M □ WDRV-7464M □ WDRV-8444M □ WDRV-8464M Seriennummer : Warnungen Warnungen Gefahr elektrischen Schlages. -
Seite 3: Inhaltsverzeichnis
Inhalt 1. Inhalt 2. Merkmale/Vorsichtsmaßnahmen 3. lieferumfang/ Einbau 4. Funktionen Monitor Fernbedienung Kontrolle 5. Verkabelung des Systems 6. Einbau 7. Bedienung 8. Störungsbeseitigung 9. Technische Daten / Abmessungen Bitte lesen Sie diese Anleitung sorgfältig, bevor Sie das Produkt benutzen und bewahren Sie sie an einem sicheren Ort auf. -
Seite 4: Vorsichtsmaßnahmen
Merkmale WDRV-5063M/7063M wurde speziell als Rundumsichtsystem für Kraftfahrzeuge entwickelt. - Hohe Auflösung 7" / 8" TFT LCD Bildschirm - Spannungseingang (DC 12V~DC 32V) - NTSC/PAL- Kompatibel - 4 Kamera Eingänge und1 AV-Eingang und AV-Ausgang - Multifunktionale Anzeigebetrieb(Einzel , Halbe, Viereck) - Automatische Bildanzeige (3 Auslösefunktionen) - Automatische Scanfunktion - Dimmer Funktion... -
Seite 5: Abdeckung Nicht Entfernen
Abdeckung nicht entfernen Um die Gefahr eines elektrischen Schlages zu verringern und die Qualität des Produktes zu erhalten, entfernen Sie bitte die Abdeckung nicht. Befolgen Sie bitte die Anweisungen im Schaltplan in der Installationsanleitung. Kleinteile außer Reichweite von Kindern lagern lagern Sie Kleinteile (Schrauben usw. -
Seite 6: Reinigung
Spannungsversorgung Dieses Gerät arbeitet mit Gleichspannung. Die erforderliche Spannung ist auf dem Schild auf der rückseitigen Abdeckung angegeben. Schließen Sie das Gerät keinesfalls direkt an eine Wechselspannungsversorgung an. auf der Zuleitung darf nichts stehen oder darüber rollen. Installieren sie das Gerät nicht an den Stellen, an der die Zuleitung beschädigt werden könnte. Service Entfernen Sie keinesfalls die rückseitige Abdeckung des Monitors. -
Seite 7: Lieferumfang
Lieferumfang Gerätsatz [TFT-LCD Monitor] Stand Halter Fernbedienung Sonnenblende 2 Batterien (Typ AAA) für Fernbedienung (Option) Anleitung... -
Seite 8: Funktionen
Funktionen MONITOR Menü Beschreibung Entspiegelung und Schutz des LCD- Monitors (Option) SCHUTZABDECKUNG Tonwiedergabe mit 1w X 2 max. LAUTSPRECHER Sensor für die Fernbedienung. (Fernbedienung ist optional ) Anwahl von Punkten im Menü, die Auf-/Ab-Tasten verwendet. AUF/AB -den Sie auch zum Steuern der motorbetriebenen Heck -kamera. -
Seite 9: Fernbedienung(Option)
Fernbedienung(Option) Taste Beschreibung POWER LCD Monitors bleibt ein/ aus. Zu Kamera 1 Wechseln. Zu Kamera 2 Wechseln. Zu Kamera 3 Wechseln. Zu Kamera 4 Wechseln. Dimmer-Steuertaste Auf/Ab- Anwahl von Punkten im Menü, die Auf/-Ab-Tasten verwenden Sie auch zum Steuern der motorbetriebenen Heckkamera. Menü... -
Seite 10: Verkabelung Des Systems
Verkabelung des Systems DC12V~32V Weiblich Männlich [Seitenansicht Kamera] [Rückfahrkamera] [Allgemeine Kamera] Trigger1 Signaleingang WDRV-3478C WDRV-7063C Trigger2 Signaleingang Trigger3 Signaleingang Trigger4 Signaleingang Trigger5 Signaleingang Weiblich Männlich [Seitenansicht Kamera] [Allgemeine Kamera] WDRV-3478C Weiblich Männlich [Seitenansicht Kamera] [Allgemeine Kamera] WDRV-3478C Weiblich Männlich [Seitenansicht Kamera] [Allgemeine Kamera] WDRV-3478C WDRV-3478C Pin Verbindung... -
Seite 11: Einbau
Einbau Monitor auf einer Unterlage anbringen, die ein Gewicht von mehr als 5 kg aushält. - Oberfläche vor dem Einbau reinigen. - Schutzpapier von der Unterseite des Halters entfernen. - Den Halter auf die vorgesehene Unterlage drücken und mit Schrauben sicher befestigen. Bodenmontage, Montage auf einer Konsole usw. -
Seite 12: Bedienung
Bedienung - Drücken um das Setup-Menü aufzurufen - Das auswählbare Bildschirmmenü wird nach 5 Sekunden ausgeblendet, wenn keine weitere Bedienung folgt. - Menüumschaltung Seite 1 Seite 2 Seite 3 Seite 4 (Menü) (Foto) (Funktion) (OSD) -Tasten benutzen, um Menü zu navigieren, um Einstellungen vorzunehmen. - Seite 13 B. “Menu” -Taste auf der Fernbedienung zweimal drücken. Die folgende Anzeige erscheint. •BRIGHT : Helligkeit des Monitors einstellen •CONTRAST : Kontrast des Monitors einstellen •TINT : Tönung des Monitors einstellen •COLOR : Farbe des Monitors einstellen •SHARPNESS : Schärfe des Monitors einstellen •COLOR TONE : Farbton des Monitors einstellen •AUTO POWER : Versorgung des LCD-Monitors bleibt ein-/ausgeschaltet C.
-
Seite 14: Störungsbeseitigung
Störungsbeseitigung F: Bild ist zu hell. A: Helligkeit oder Kontrast einstellen. Wenn sie die RESET-Taste drücken, wird die Voreinstellung wieder hergestellt. F: Bild ist rot oder fast grün A: TINT(Tönung) im Menümodus einstellen. Wenn Sie “Preset” auswählen, Monitor wird die Voreinstellung wieder hergestellt. F: Farben sind blass. - Seite 15 F: Motorbetriebene Kamera funktioniert nicht. A: Prüfen, ob die motorbetriebene Kamera als Kamera 1 angeschlossen ist. Prüfen, ob mit Taste “Source” Kamera1 gewählt ist. F: Automatisches Scannen funktioniert nicht. A: Scannen funktioniert nicht, wenn nur ein Kamerabild existiert. F: Automatisches Scannen zu schnell. A: Mit SCAN TIME die gewünschte Scanzeit einstellen.
-
Seite 16: Technische Daten / Abmessungen
-20°C ~ 70°C Temperatur Lagerung -30°C ~ 80°C [ 7“ Serien ] [ 8“ Serien ] Broichhofstr. 5, 40880 Ratingen, Germany Tel.:+49(0)2102-528-2802 Fax:+49(0)2102-528-2804 www.weldex.com / winston@weldex.com Zum Patent angemeldet. Design und technischen Daten können sich ohne vorherige Ankündigung geändert werden.
