BCS 2040 Grundausbau 19" Typ1
4.10
24-V-Kabelverlegung für MCS1/MCS2

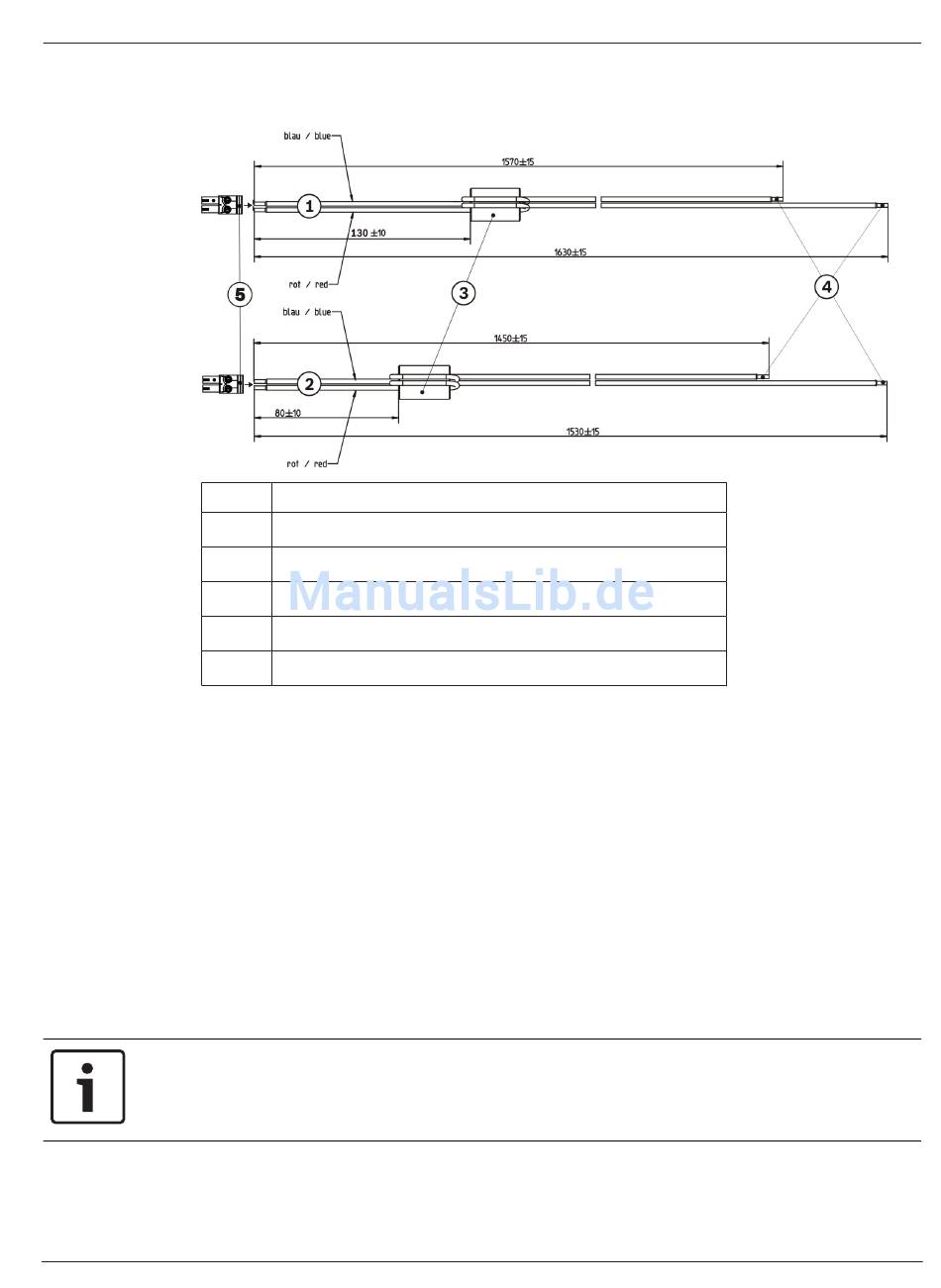

Kabelkonfektion
Pos
(1)
(2)
(3)
(4)
(5)
Kabelverlegung
1.
2.
3.
4.
5.
6.
Hinweis!
Weitere Orientierungshilfen dazu bieten folgende Anlagen: Übersicht Stromversorgung UGM
2040, Seite 62, 24-V-Kabelführungen und Reserven, Seite 63, 24-V-Verteilung -
Anschlussübersicht, Seite 64 und Montagepositionen Vorderseite, Seite 67.
Bosch Sicherheitssysteme GmbH
Bezeichnung
Kabel 24 V - MCS1
Kabel 24 V - MCS2
Ferrit-Hülse
Aderendhülsen beidseits auf beiden Kabelenden
Schraubklemme mit 2-poligem Stecker
Kabelenden (1) und (2) auf der Ferrithülsenseite von hinten durch die rechtsseitige
Kabelöffnung in der Leerblende 1 führen.
Befestigen der Schraubklemmen (5) auf den Aderendhülsen von beiden Kabelenden (vor
der Leerblende 1). Polung beachten (Draufsicht): rotes Kabel links, blaues Kabel
rechts.
Verlegen der anderen Kabelseiten im rechten hinteren Vertikalkanal bis auf Höhe des
oberen horizontalen Kabelkanals der 24-V-Verteilung und dort weiter bis über die
jeweiligen Anschlusspositionen auf den Klemmleisten (siehe 24-V-Verteilung -
Anschlussübersicht, Seite 64).
Anschließen der Aderendhülsen an die beiden Klemmleisten 24 V - rot und 0 V - blau.
Ausrichten der Kabeladern in umgekehrter Richtung und halbrundes Formen der
verbleibenden Reserve zwischen Leerblende und Vertikalkanal.
Verstauen der Ferrit-Hülsen (3) hinter der Leerblende 1.
Installationsanleitung
Montage | de
35
2015.05 | V 1.14 | F.01U.264.832
