Verwandte Anleitungen für sichler LV-820.w
Inhaltszusammenfassung für sichler LV-820.w

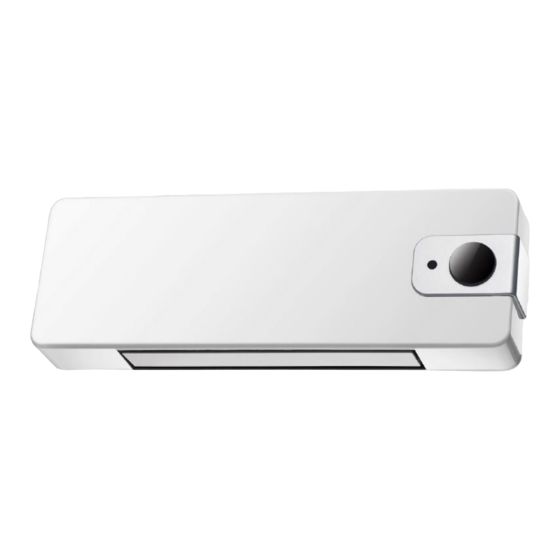

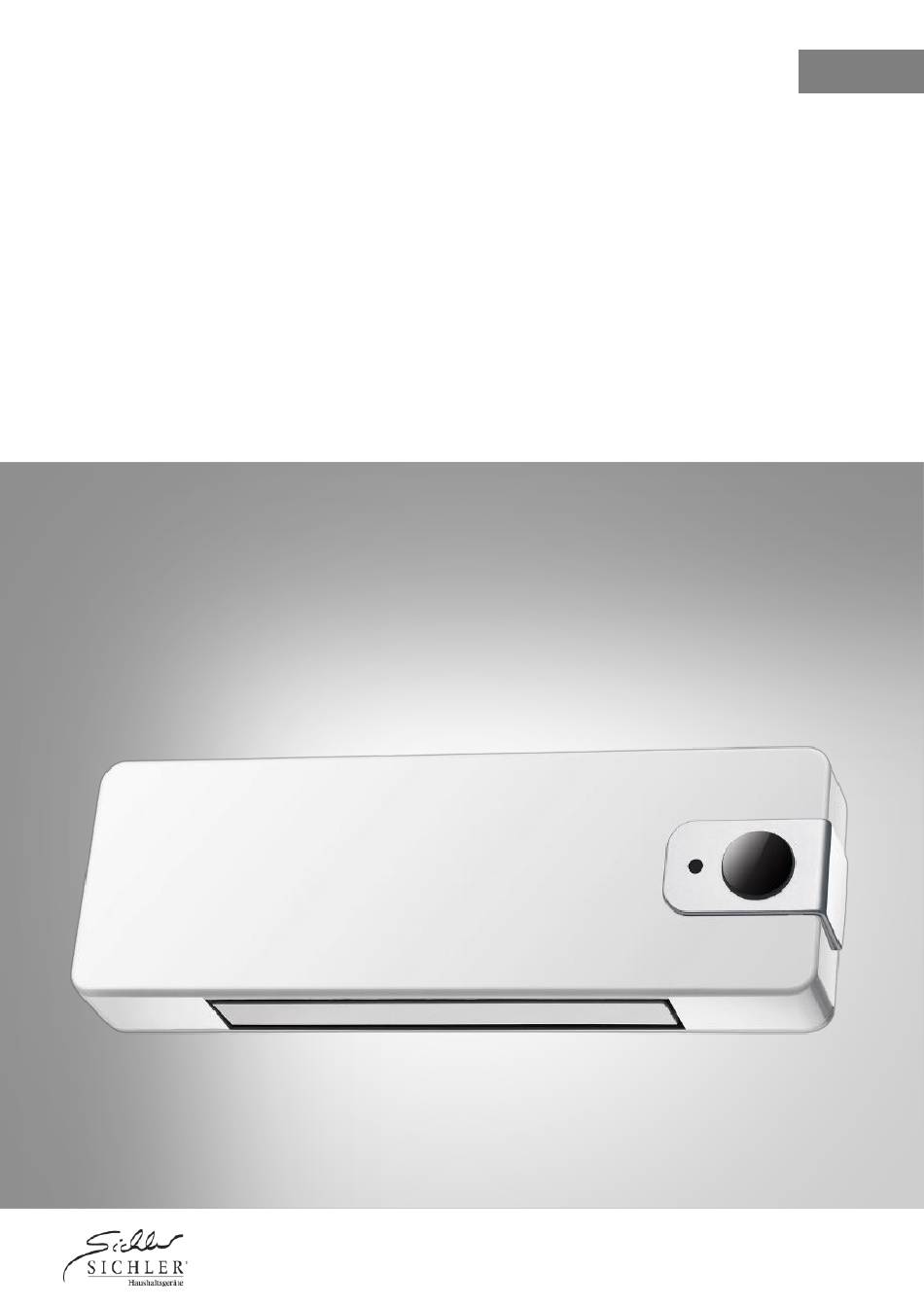

- Seite 1 Keramik-Wandheizlüfter LV-820.w mit digitalem Thermostat, Oszillation, 2.000 Watt Bedienungsanleitung ZX-7108-675...
-
Seite 2: Inhaltsverzeichnis
5.1 24-Stunden-Timer ....................13 5.2 Wochen-Zeitplan ....................14 6. Temperatur einstellen ....................15 7. Fenster-Prüfung ......................15 8. Kindersicherung ......................15 Reinigung ......................... 16 Überhitzungs-Schutz ....................... 16 Knopfzelle in Fernbedienung wechseln ................. 16 Technische Daten ......................17 Notizen ..........................18 SICHLER – www.sichler-haushaltsgeraete.de... - Seite 3 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.sichler-haushaltsgeraete.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 4: Ihr Neuer Keramik-Wandheizlüfter
Heizung bei winterlicher Kälte mollig auf! Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Keramik-Wandheizlüfter optimal einsetzen können. Lieferumfang • Keramik-Wandheizlüfter LV-820.w • Fernbedienung mit Knopfzelle Typ CR2025 • Bedienungsanleitung SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 5: Wichtige Hinweise Zu Beginn
Fernwirksystem oder irgendeiner anderen Einrichtung verwenden, die das Heizgerät automatisch einschaltet, da Brandgefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt wird. Das Gerät nicht unbeaufsichtigt betreiben. • Das Heizgerät darf nicht unmittelbar unterhalb einer Wandsteckdose montiert werden. SICHLER – www.sichler-haushaltsgeraete.de... - Seite 6 Gerät so montieren, dass ein zufälliges Berühren ausgeschlossen ist. • Warnung: Das Heizgerät darf nicht in kleinen Räumen benutzt werden, die von Personen bewohnt werden, die nicht selbstständig den Raum verlassen können, es sei denn eine ständige Überwachung ist gewährleistet. SICHLER – www.sichler-haushaltsgeraete.de...
-
Seite 7: Sicherheitshinweise
Versuchen Sie nicht, Batterien zu öffnen und werfen Sie Batterien nicht in Feuer. • Normale Batterien dürfen nicht wieder aufgeladen werden. Achtung Explosionsgefahr! • Nehmen Sie die Batterie aus dem Gerät, wenn Sie es für längere Zeit nicht benutzen. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 8: Wichtige Hinweise Zur Entsorgung
Ökodesignrichtlinie 2009/125/EG, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-7108 ein. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 9: Produktdetails
Produktdetails 1. Wandheizlüfter Heizkörper LED-Display Ein/Aus-Schalter Start/Stop-Taste Löcher für Wandmontage SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 10: Led-Display
4. große Heizstufe-Symbol 11. Verzögerungs-Symbol 5. An-Symbol 12. Oszillation-Symbol 6. Aus-Symbol 13. LED-Display 7. Fenster-Prüfung-Symbol 3. Fernbedienung 1. Temperatur-Taste 5. Oszillation-Taste 9. Temperatur-Taste 2. AUTO-Taste 6. Timer-Taste 10. W.-Timer-Taste 3. Mode-Taste 7. LOCK-Taste 11. Set-Taste 4. Standby-Taste 8. Verzögerungs-Taste SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 11: Montage
Wand fixiert wird (siehe Markierung B in der Abbildung). Um das Gerät wieder von der Wand zu lösen, weben Sie es von B nach A, indem Sie es ein Stück anheben und dann nach rechts bewege. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 12: Inbetriebnahme
Anschließend schaltet sich das Gerät aus. Es befindet sich nun wieder im Standby. 2. Schalten Sie Ihren Wandheizlüfter aus, indem Sie den Ein/Aus-Schalter auf die Position [ 0 ] stellen. 3. Trennen Sie Ihre Wandheizung von der Stromversorgung. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 13: Standby-Modus
Timer in 1-Stunden-Schritten einzustellen. Sie können eine Zeit von 1 bis 24 wählen. Ist der 24-Stunden-Timer aktiviert, leuchtet das -Symbol auf dem LED-Display. Das Gerät schaltet sich automatisch aus, wenn der Timer abgelaufen ist. HINWEIS: Ist der 24-Stunden Timer auf "00" gestellt, ist die Timer-Funktioniert deaktiviert. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 14: Wochen-Zeitplan
Endzeit festlegen: • Stunde: Drücken Sie die W.Timer-Taste erneut, um die Stunde einzustellen. Im Display blinkt „00“. Stellen Sie mit der Plus-/Minus-Taste die Stunde ein (0-23). 01 = 1 Uhr, 02 = 2 Uhr… 00 = 24 Uhr SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 15: Temperatur Einstellen
Sie das Gerät mit der Standby-Taste neu, um den Heizvorgang fortzusetzen. Deaktivieren Sie den Fenster-Prüfmodus, um ein weiteres automatisches Ausschalten zu verhindern. 8. Kindersicherung 1. Drücken Sie die LOCK-Taste, um die Kindersicherung zu aktivieren. 2. Drücken Sie die LOCK-Taste erneut, um die Kindersicherung zu deaktivieren. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 16: Reinigung
2. Entnehmen Sie die alte Knopfzelle. 3. Setzen Sie dann eine neue Knopfzelle ein. Achten Sie dabei auf die auf der Rückseite der Fernbedienung angegebene Polarität. 4. Schieben Sie dann das Batteriefach wieder in die Fernbedienung. Achten Sie darauf, dass es einrastet. SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 17: Technische Daten
230 V 50 Hz Stromversorgung Fernbedienung Knopfzelle Typ CR2025 Thermostat 10°C - 49°C 2 Heizstufen 1.000 Watt, 2.000 Watt Ventilations-Funktion Ausschalt-Timer 1-24 Stunden Schutzklasse Nennleistungsaufnahme 1.868 Watt Maße 54,2 x 18,7 x 12,5 cm Gewicht 2,2 kg SICHLER – www.sichler-haushaltsgeraete.de... -
Seite 18: Notizen
Notizen SICHLER – www.sichler-haushaltsgeraete.de... - Seite 19 SICHLER – www.sichler-haushaltsgeraete.de...
- Seite 20 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 04.06.2021 – JvdH//TS SICHLER – www.sichler-haushaltsgeraete.de...
- Seite 21 LV-820.w Radiateur soufflant mural en céramique à thermostat numérique et fonction Oscillation Mode d'emploi ZX-7108-675...
- Seite 22 6. Régler la température ....................14 7. Vérification des fenêtres ..................... 14 8. Sécurité enfant ......................14 Nettoyage.......................... 15 Protection contre la surchauffe ..................15 Remplacer la pile bouton de la télécommande ............. 15 Caractéristiques techniques ................... 16 Notes ..........................17 SICHLER – www.sichler.fr...
-
Seite 23: Votre Nouveau Radiateur Soufflant Mural En Céramique
Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu • Radiateur soufflant mural en céramique LV-820.w • Télécommande avec pile bouton CR2025 • Mode d'emploi SICHLER – www.sichler.fr... -
Seite 24: Consignes Préalables
• Attention : certaines parties de l'appareil peuvent devenir très chaudes et causer des brûlures. Il est conseillé d'observer une attention particulière en présence d'enfants ou d'autres personnes nécessitant une protection. SICHLER – www.sichler.fr... - Seite 25 • Avertissement : N'utilisez pas le chauffage radiant dans de petites pièces, dans lesquelles se trouvent des personnes qui ne sont pas capables de quitter la pièce seule, sauf si une surveillance permanente est assurée. SICHLER – www.sichler.fr...
-
Seite 26: Consignes De Sécurité
N'ouvrez pas les piles, ne les jetez pas au feu. • Les piles normales ne sont pas rechargeables. Attention : risque d'explosion ! • Retirez la pile de l’appareil si vous ne comptez pas l'utiliser pendant une période prolongée. SICHLER – www.sichler.fr... -
Seite 27: Consignes Importantes Pour Le Traitement Des Déchets
à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. SICHLER – www.sichler.fr... -
Seite 28: Description Du Produit
Description du produit 1. Radiateur soufflant mural Radiateur Écran LED Interrupteur Marche/Arrêt Bouton START/STOP Trous pour montage mural SICHLER – www.sichler.fr... -
Seite 29: Écran Led
3. Télécommande 1. Bouton Température 7. Bouton LOCK 2. Bouton AUTO 8. Bouton de temporisation 3. Bouton Mode 9. Bouton Température 4. Bouton Veille 10. Bouton Minuteur hebdomadaire 5. Bouton Oscillation 11. Bouton Set 6. Bouton Minuteur SICHLER – www.sichler.fr... -
Seite 30: Montage
Faites coulissez l'appareil vers la gauche puis vers le bas pour qu'il soit fixé au mur (cf. marquage B sur le schéma). Pour décrocher l'appareil du mur, déplacez-le du point B au point A en le soulevant légèrement et en le faisant coulisser vers la droite. Désinstaller Installer SICHLER – www.sichler.fr... -
Seite 31: Mise En Marche
L'appareil s'éteint ensuite. Il se trouve à nouveau en mode Veille. 2. Éteignez le radiateur soufflant mural en plaçant l'interrupteur Marche/Arrêt en position [ 0 ]. 3. Débranchez votre radiateur soufflant mural de l'alimentation. SICHLER – www.sichler.fr... -
Seite 32: Mode Veille
1 h. Vous pouvez sélectionner une durée entre 1 et 24 h. Si le minuteur 24 h est activé, le symbole brille sur l'écran LED. L'appareil s'éteint automatiquement, une fois le minuteur écoulé. NOTE : Si le minuteur 24 h est réglé sur "00", la fonction Minuteur est désactivée. SICHLER – www.sichler.fr... -
Seite 33: Programme Hebdomadaire
02 = 2 h… 00 = 24 h • Minute : appuyez à nouveau sur le bouton Minuteur hebdomadaire pour régler les minutes. L'affichage "00" clignote à l'écran. Réglez les minutes à l'aide du bouton +/- (0- 59). SICHLER – www.sichler.fr... -
Seite 34: Régler La Température
Désactivez le mode Vérification des fenêtres afin d'éviter que l'appareil s'éteigne à nouveau automatiquement. 8. Sécurité enfant 1. Appuyez sur le bouton LOCK pour activer la sécurité enfant. 2. Appuyez à nouveau sur le bouton LOCK pour désactiver la sécurité enfant. SICHLER – www.sichler.fr... -
Seite 35: Nettoyage
2. Retirez la pile bouton usagée. 3. Insérez une nouvelle pile bouton. Respectez les consignes de polarité indiquées au dos de la télécommande. 4. Réinsérez le compartiment à pile dans la télécommande. Veillez à ce qu'il s'enclenche. SICHLER – www.sichler.fr... -
Seite 36: Caractéristiques Techniques
Pile bouton CR2025 Thermostat 10°C - 49°C 2 niveaux de chauffe 1000 W, 2000 W Fonction Ventilation Minuteur d'arrêt 1-24 h Classe de protection Puissance nominale 1868 W Dimensions 54,2 x 18,7 x 12,5 cm Poids 2,2 kg SICHLER – www.sichler.fr... -
Seite 37: Notes
Notes SICHLER – www.sichler.fr... - Seite 38 SICHLER – www.sichler.fr...
- Seite 39 SICHLER – www.sichler.fr...
- Seite 40 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV1 – 04.06.2021 – JvdH//TS SICHLER – www.sichler.fr...
