RADEMACHER DuoFern 2 Montage- Und Inbetriebnahme Anleitung
Heizkörperstellantrieb
Quelle: rademacher.de
Inhaltszusammenfassung für RADEMACHER DuoFern 2

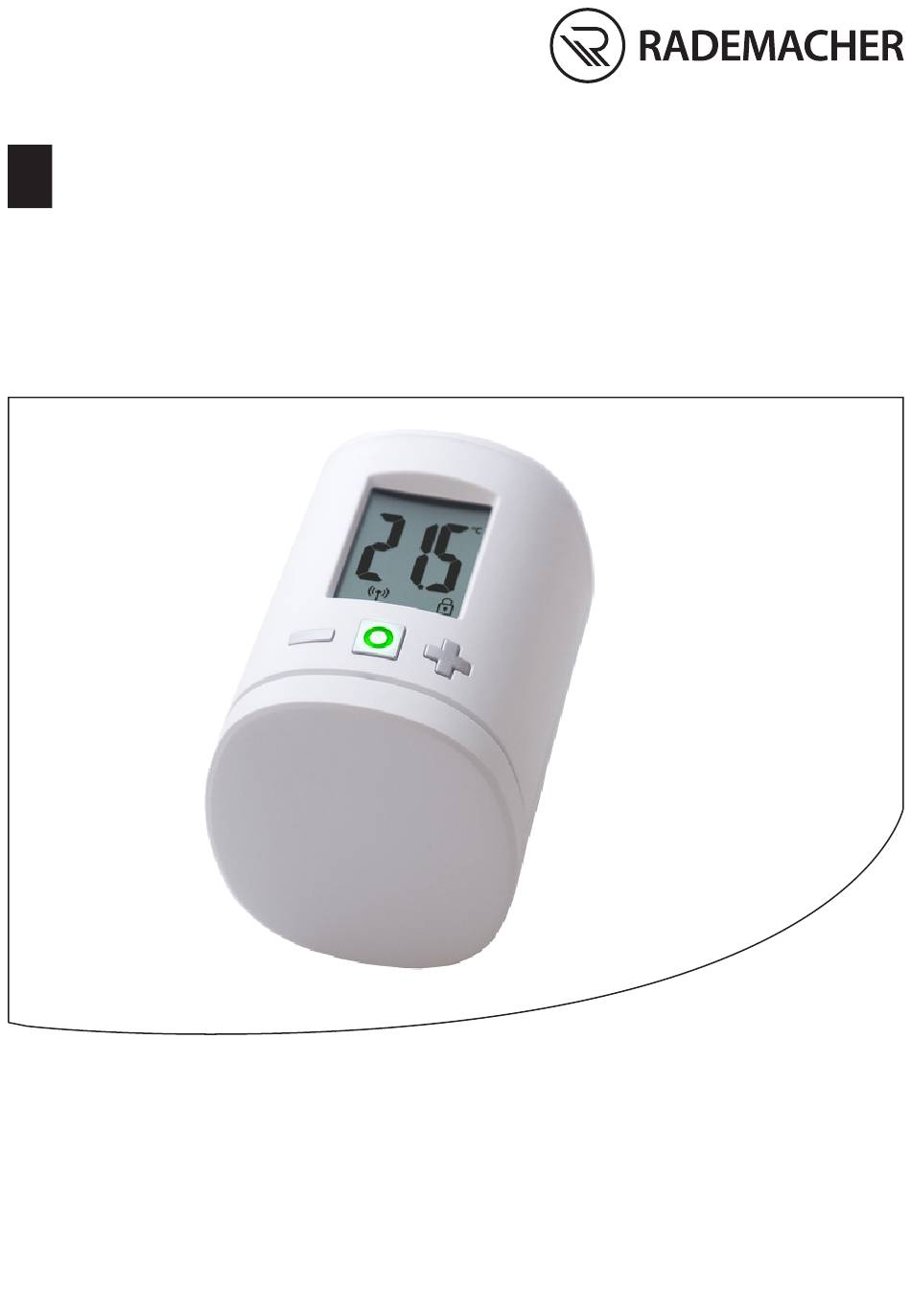

- Seite 1 DuoFern Heizkörperstellantrieb 2 Original Montage- und Inbetriebnahmeanleitung Artikel-Nr. 3500 30 74 Typ: 9433-1 VBD 678-1-1 (11.21)
-
Seite 2: Inhaltsverzeichnis
Inhalt Diese Anleitung............... 4 Gefahrensymbole ............5 Verwendete Darstellungen und Symbole .....5 Sicherheitshinweise ............5 Bestimmungsgemäße Verwendung ......6 3.2 Glossar - Begriffserklärung ...........6 Lieferumfang ..............7 Gesamtansicht ............... 7 Displaysymbole ............8 Produktbeschreibung ............. 8 Technische Daten ............9 Erstinbetriebnahme ............10 Die beiliegenden Batterien einlegen ......10 Anmeldung am HomePilot ®... - Seite 3 Inhalt 10.8 Empfangsintervall (EIn) ..........25 10.9 Den Ladezustand der Batterie (bAt) einsehen ...26 10.10 Die aktuelle Softwareversion (Id) einsehen ....26 11. Alle Einstellungen löschen und auf die Werkseinstellungen zurücksetzen ......27 12. Fehlermeldungen und Fehlerbeseitigung ....28 13. Reinigung / Wartung ............. 29 14.
-
Seite 4: Diese Anleitung
1. Diese Anleitung..beschreibt Ihnen die Montage, die Inbetriebnahme und die Bedienung des DuoFern Heizkörperstellantriebs 2. Anwendung dieser Anleitung ◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. ◆ Lesen Sie auch die Gebrauchsanleitungen der ange- meldeten DuoFern Geräte und des jeweils angeschlos- senen Verbrauchers. -
Seite 5: Gefahrensymbole
2. Gefahrensymbole Gefahrenstelle / gefährliche Situation 2.1 Verwendete Darstellungen und Symbole Darstellung Beschreibung weitere nützliche Informationen Lesen Sie die zugehörige Anleitung. 3. Sicherheitshinweise Der Einsatz defekter Geräte sowie unsachgemäßer Gebrauch kann zu Sachschäden führen. ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆... -
Seite 6: Bestimmungsgemäße Verwendung
Personen oder Sachen ergibt oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird. Funkanlagen, die auf der gleichen Frequenz senden, können zu Empfangsstörungen führen. 3.2 Glossar - Begriffserklärung DuoFern ◆ RADEMACHER Funk-System zur Steuerung kompatibler Produkte. HomePilot ® ◆ Der HomePilot ist eine zentrale Steuereinheit für ®... -
Seite 7: Lieferumfang
4. Lieferumfang 1 x Heizkörperstellantrieb 2 1 x Abdeckung 3 x Danfoss-Adapter (RA / RAV / RAVL) 1 x Schraube mit Mutter 2 x Batterien AA 1,5 V / Mignon / LR6 1 x Montage- und Inbetriebnahmeanleitung Vergleichen Sie nach dem Auspacken .. -
Seite 8: Displaysymbole
Einstellung des DuoFern Heizkörperstellantriebs 2 kann direkt am Gerät vor Ort, via Smartphone App oder mit einem Computer erfolgen. Für die Steuerung per App oder Computer ist zusätzlich der RADEMACHER HomePilot als zentrale Steuerung erforder- ® lich (nicht im Lieferumfang). -
Seite 9: Technische Daten
7. Technische Daten Allgemeine Angaben 2 x 1,5 V (DC), AA, Versorgungsspannung: Alkaline ca. 2 Jahre Batterielebensdauer: bei drei Schaltzeiten täglich und Beachten Sie dazu den einem eingestellten Sendeintervall Hinweis auf Seite 11. von 15 Minuten Mechanische Belastbarkeit: 70 N Linearer Hub: 2 - 3 mm Anschlussgewinde:... -
Seite 10: Erstinbetriebnahme
8. Erstinbetriebnahme 8.1 Die beiliegenden Batterien einlegen Die Verwendung von Akkus oder von falschen Batterien kann den DuoFern Heizkörperstellantrieb 2 beschädigen. ◆ Verwenden Sie nur auslaufsichere Batterien vom Typ AA 1,5 V (LR6). ◆ Falls eine Batterie ausgelaufen ist, empfehlen wir den Austausch des DuoFern Heizkörperstellantrieb 2 gegen ein neues Gerät. -
Seite 11: Anmeldung Am Homepilot
8.2 Anmeldung am HomePilot ® Falls keine Anmeldung erfolgen soll, weiter mit 8.4. Schalten Sie den HomePilot in den ® Anmeldemodus. Die Anmeldung erfolgt automatisch. Nach erfolgreicher Anmeldung er- scheint der angemeldete HomePilot ® als „1“ im Display. Erfolgt innerhalb von 2 Minuten keine Anmeldung, erscheint „0“... -
Seite 12: Anmeldung Am Duofern Raumthermostat 2
8.3 Anmeldung am DuoFern Raumthermostat 2 Falls keine Anmeldung erfolgen soll, weiter mit 8.4. Schalten Sie das DuoFern Raum- thermostat 2in den Anmeldemodus. Die Anmeldung erfolgt automatisch. Nach erfolgreicher Anmeldung er- scheint das angemeldete DuoFern Raumthermostat 2 als „1“ im Display. Erfolgt innerhalb von 2 Minuten keine Anmeldung, erscheint „0“... -
Seite 13: Den Montagemodus (Pos) Aktivieren
8.4 Den Montagemodus (POS) aktivieren Den Montagemodus durch kurzes Tippen aktivieren. Anschließend fährt der Antrieb in die Montageposition (POS). Die Anzeige blinkt, sobald die Montageposition erreicht ist. War vor dem Einlegen der Batterien bereits ein HomePilot oder DuoFern Raumthermostat 2 ® angemeldet, wird der Montagemodus direkt aktiviert. -
Seite 14: Montage Am Heizkörperventil
8.5 Montage am Heizkörperventil Stecken Sie den DuoFern Heizkörperstellantrieb 2 auf das Ventil oder den Adapter und drehen Sie die Überwurfmutter fest. Um die Sicht auf das Display optimieren zu können, verfügt der DuoFern Heizkörperstellan- trieb 2 nach der Montage über minimale Flexibili- tät. -
Seite 15: Eine Installationsfahrt (Ins) Durchführen
8.6 Eine Installationsfahrt (InS) durchführen Aktivieren Sie durch kurzes Tippen der Menütaste den Installationsmodus (InS). Anschließend führt der Antrieb auto- matisch eine Installationsfahrt durch, um die Endlagen festzulegen. Nach erfolgreicher Installationsfahrt erscheint die Normalanzeige mit der eingestellten Solltemperatur. Der DuoFern Heizkörperstellantrieb 2 ist jetzt betriebsbereit. -
Seite 16: Einstellungen Am Betriebsbereiten Gerät
9. Einstellungen am betriebsbereiten Gerät Um Energie zu sparen, schaltet sich das Display automa- tisch ab. Durch Drücken einer beliebigen Taste wird das Display wieder eingeschaltet und der DuoFern Heizkörperstellan- trieb 2 in den Betriebsmodus versetzt. Danach erscheint die Normalanzeige mit der eingestellten Solltemperatur. -
Seite 17: Die Kindersicherung / Bediensperre
9.2 Die Kindersicherung / Bediensperre Aktivieren Sie zuerst die Normalanzeige durch Drücken einer beliebigen Taste, siehe Seite 16. Die Kindersicherung aktivieren 1 x gleichzeitig drücken, bis das Schlosssymbol blinkt. Eine manuelle Bedienung ist noch möglich. Nach dem Erlöschen des Displays und der Wiederaktivierung wird das Schlosssymbol dauerhaft angezeigt und das Gerät kann nicht bedient... -
Seite 18: Einführung Zum Öffnen Der Menüs Und Zur Einstellung Der Funktionen
10. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Im Menü des DuoFern Heizkörperstellantriebs 2 können Sie verschiedene Einstellungen vornehmen sowie Funktionen aktivieren (On) bzw. deaktivieren (OFF). Navigation im Menü Einstellen der Parameter, siehe nächste Kapitel Durch Drücken der Menütaste werden die Einstellungen gespeichert. Rücksprung zur Normalanzeige ◆... -
Seite 19: Automatikfunktion (Aut)
10.1 Automatikfunktion (Aut) Automatikbetrieb On (Werkseinstellung) Es werden alle Steuerbefehle von einem HomePilot oder ® vom DuoFern Raumthermostat 2 zugelassen. Automatikbetrieb OFF = manueller Betrieb Es werden nur Änderungen vor Ort oder manuelle Änderungen durch den HomePilot oder das DuoFern Raumtermostat 2 ® umgesetzt. 10.2 Boost-Funktion (boS) Die Boost-Funktion ermöglicht ein kurzzeitiges Aufheizen des Raums und wird nach 15 Minuten automatisch beendet. -
Seite 20: Duofern Menü (Duo) Anmelden / Abmelden / Aufräumen
10.3 DuoFern Menü (duo) Anmelden / Abmelden / Aufräumen In diesem Menü (duo) können Sie den HomePilot oder ® das DuoFern Raumthermostat 2 am DuoFern Heizkörper- stellantrieb 2 anmelden. Sie können maximal einen HomePilot oder ein ® DuoFern Raumthermostat 2 anmelden. Beachten Sie den Hinweis zum Batterieverbrauch auf Seite Lesen Sie dazu auch die Gebrauchsanleitung des angemeldeten Geräts. - Seite 21 10.3 DuoFern Menü (duo) Anmelden / Abmelden / Aufräumen Am HomePilot oder DuoFern ® Raumthermostat 2 anmelden LED Signale beim Anmelden ◆ blinkt grün: während der Anmeldung ◆ leuchtet 2 Sekunden lang grün: nach erfolgreicher Anmeldung ◆ leuchtet 2 Sekunden lang rot: falls die Anmeldung innerhalb von 2 Minuten nicht stattgefunden hat oder es einen Fehler gab Vom HomePilot...
-
Seite 22: Interne Fenster-Auf-Erkennung (Det)
10.3 DuoFern Menü (duo) Anmelden / Abmelden / Aufräumen Den DuoFern Heizkörper- 5 Sek. stellantrieb 2 aufräumen Die Funkverbindung zu einem nicht mehr erreichbaren HomePilot oder DuoFern Raumthermostat 2 wird gelöscht. ® LED Signale beim Aufräumen ◆ blinkt rot: während des Aufräumens ◆... -
Seite 23: Externe Fenster-Auf-Erkennung
10.4 Interne Fenster-Auf-Erkennung (dEt) Die Fenster-Auf-Erkennung ist unabhängig davon, ob der DuoFern Heizkörperstellantrieb 2 im Manuell- oder Automatikbetrieb ist. Wird ein offenes Fenster erkannt, erscheint diese Meldung (OPn) für die Dauer des Vorgangs. Bei ungünstiger Montageposition (z.B. in ei- ner Nische), können Sie alternativ auch einen externen DuoFern Fenster-/Türkontakt (Art. Nr. -
Seite 24: Interne Oder Externe Steuerung (Sen)
10.6 Interne oder externe Steuerung (SEn) Werkseinstellung = OFF Dieser Menüpunkt ist nur im Zusammenhang mit einem DuoFern Raumthermostat 2 sichtbar. Optional kann die gemessene Ist-Temperatur eines DuoFern Raumthermos- tats 2 als Regelgröße der DuoFern Heizkörperstellantriebe 2 genutzt werden. Dies kann z.B. sinnvoll sein, wenn die DuoFern Heizkörper- stellantriebe in einer Nische montiert sind und die Tempe- raturerfassung dort nicht ausreichend ist. -
Seite 25: Die Anzeige Im Display (Dis) Drehen (180°)
10.7 Die Anzeige im Display (dIS) drehen (180°) Werkseinstellung = OFF Je nach Montage kann es vorteilhaft sein, die Anzeige im Display um 180° zu drehen. Die Drehung erfolgt erst nach der Bestätigung mit der Menütaste, siehe Seite 18. 10.8 Empfangsintervall (EIn) Werkseinstellung = 15 Minuten Hier kann die Häufigkeit der Kommunikation zwischen dem DuoFern Heizkörperstellantrieb 2 und dem HomePilot bzw. -
Seite 26: Den Ladezustand Der Batterie (Bat) Einsehen
10.9 Den Ladezustand der Batterie (bAt) einsehen Beachten Sie den Hinweis zum Batteriever- brauch auf Seite 11. 10.10 Die aktuelle Softwareversion (Id) einsehen... -
Seite 27: Alle Einstellungen Löschen Und Auf Die Werkseinstellungen Zurücksetzen
11. Alle Einstellungen löschen und auf die Werkseinstellungen zurücksetzen Aktivieren Sie zuerst die Normalanzeige durch Drücken einer beliebigen Taste, siehe Seite 16. Deaktivieren Sie die Kindersicherung, falls diese aktiv ist, siehe Seite 17. Drücken und halten, zusätzlich drücken und halten. Halten Sie unbedingt die vor- gegebene Reihenfolge ein. -
Seite 28: Fehlermeldungen Und Fehlerbeseitigung
12. Fehlermeldungen und Fehlerbeseitigung Auftretende Fehler werden durch einen Fehlercode im Display angezeigt. E1 = Der Antrieb ist nicht montiert ◆ Montieren Sie den DuoFern Heizkörperstellantrieb 2 an geeigneter Stelle. E2 = Fehler in der Mechanik Während der Installationsfahrt wurde ein Fehler erkannt. ◆ Wiederholen Sie die Installationsfahrt. E3 = Zu kurze Installationsfahrt ◆ Prüfen Sie die Montageposition des DuoFern Heiz- körperstellantriebs 2. -
Seite 29: Reinigung / Wartung
◆ Verwenden Sie ausschließlich ein weiches, leicht ange- feuchtetes Tuch zur Reinigung des Geräts. 14. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der DuoFern Heizkörperstellantrieb 2 der Richtlinie 2014/53/EU (Funkanlagenrichtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:... - Seite 32 RADEMACHER Gerate-Elektronik GmbH Buschkamp 7 46414 Rhede...
