schmalz JUMBO ERGO Betriebsanleitung

Betriebsanleitung
J E /S
UMBO RGO PRINT
Sicherheitsmodul für separate Vakuumerzeugung
1.1 Verwendung
1.2 Funktion
TDS 30.30.01.00845
Das Sicherheitsmodul wird benötigt bei Schlauchhebern mit separater
Vakuum-Erzeugung.

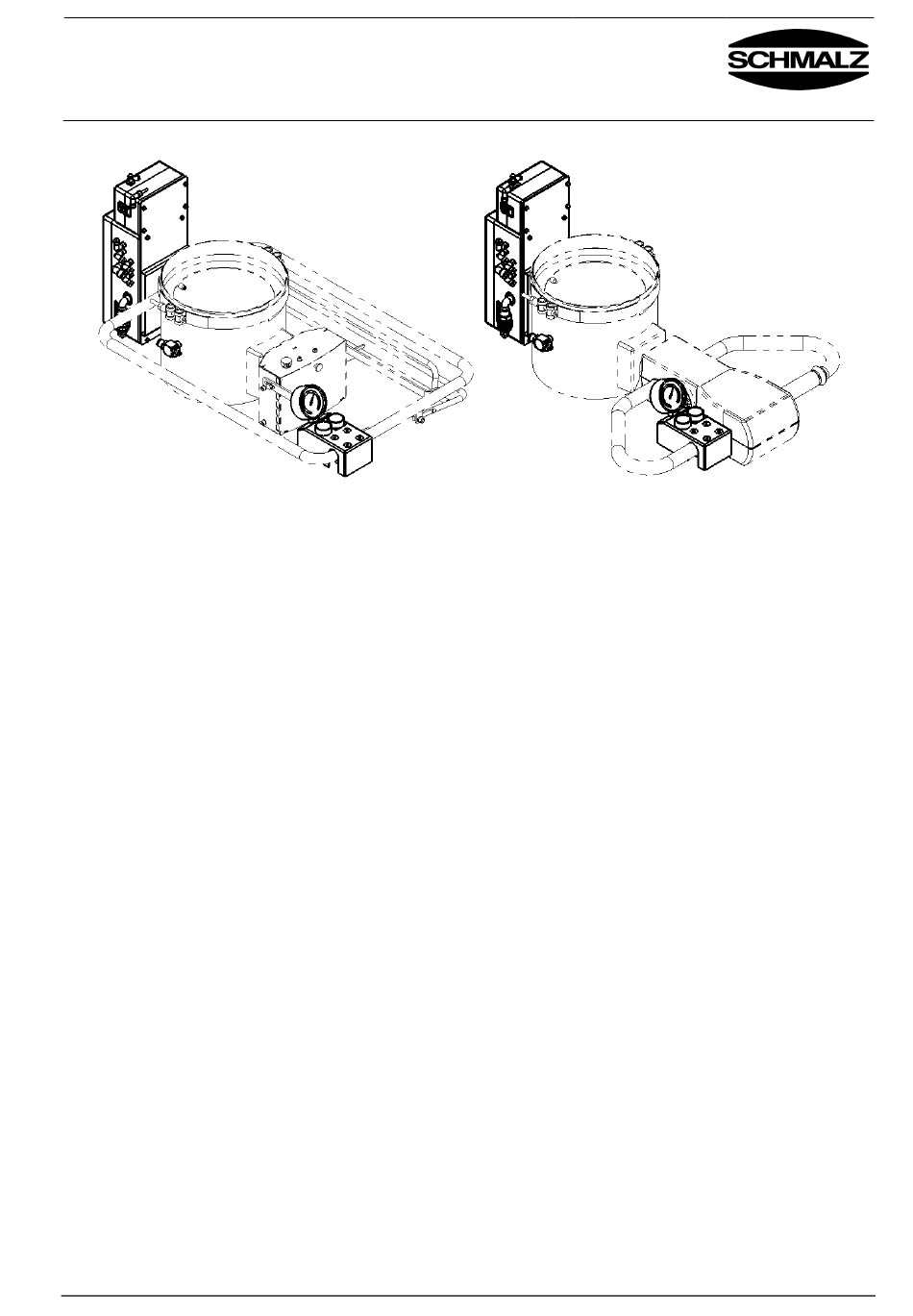

Das Sicherheitsmodul
batteriebetriebenen Vakuum-Überwachung und einem Ejektor zur
Vakuum-Erzeugung.
Die Steuerung zum Ansaugen und Ablegen der Last erfolgt über ein
Steuerpanel am Bedienbügel des Schlauchhebers.
Die Vakuum-Überwachung muss nicht separat zugeschaltet werden.
Die Überwachung läuft dauerhaft. Bei Werten unter -600 mbar ertönt
ein Warnsignal.
Bei sehr schnellem Vakuum-Abfall (Ablegen der Last) oder Anstieg
(Ansaugen von saugdichten Lasten mit einer kleinen Saugplatte) wird
kein Warnsignal ausgegeben. Wenn das Vakuum kleiner als ca.
70 mbar ist, wird ebenfalls kein Warnsignal ausgegeben.
Beim Ertönen des Warnsignals vom Schlauchheber zurücktreten und
das Gebläse abschalten, damit sich der Schlauchheber mit der Last
absenkt.
Zum Ansaugen der Last muss der Schlauchheber mit dem passenden
Saugersystem auf der Last aufgesetzt werden.
Um die Vakuum-Versorgung einzuschalten, den grünen Taster auf dem
Steuerpanel drücken.
Auf dem Manometer des Steuerpanels wird das Vakuum am
Saugersystem angezeigt.
Die Last erst mit dem Schlauchheber anheben, wenn sich das Vakuum
im Bereich über -600 mbar (grüner Bereich) befindet und kein
Warnsignal ertönt.
Das Ablegen der Last erfolgt durch gleichzeitiges Drücken des roten
und des grünen Tasters. Um ein Wiederansaugen zu vermeiden, den
Status 11/2020 Index 01
J. Schmalz GmbH
Johannes-Schmalz-Str. 1
D - 72293 Glatten
Tel +49 +7443 / 2403 - 0
Fax +49 +7443 / 2403 - 259
schmalz@schmalz.de
www.schmalz.com
ist ausgestattet mit einer akustischen,
Seite 1/3
