1. ANBAU AN DEN TRAKTOR
1.6 Verbinden des Terminals
4
1
W W W . E I N B O E C K . A T / R G
3
2

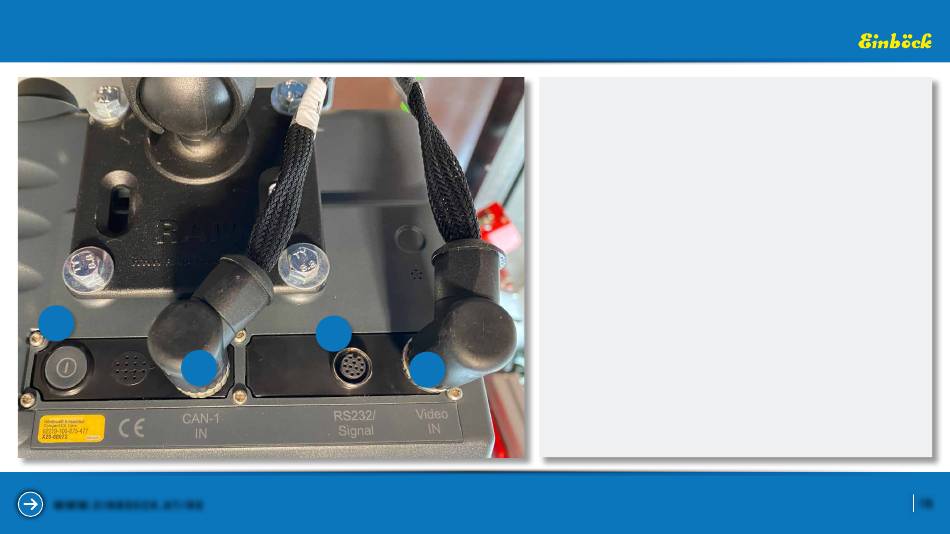

1. XC CAN Anschluss Terminal anschließen
2. XV Videosignal anschließen
3. 7-poliger Signalstecker (optional)
»
Traktorkabel mit Gerätekabel verbinden
»
3 – polige Stromversorgung anschließen
»
Alle Steckverbindung am ROW-GUARD auf
richtigen Sitz prüfen (Oberlenker -/ Radsensor,
Verkabelung der Kamera und des Lichtset)
»
ACHTUNG: Doppelschraubung der Stecker
4. Ein-/Aus-Taste
Starten sie das Bedienterminal mit der
Ein-/Aus-Taste an der Rückseite des
Terminals
