Kaiser Fototechnik RB 560 AL Bedienungsanleitung
Led-beleuchtungseinrichtung
Vorschau ausblenden
Andere Handbücher für RB 560 AL:
- Bedienungsanleitung (13 Seiten) ,
- Bedienungsanleitung (17 Seiten)
Verwandte Anleitungen für Kaiser Fototechnik RB 560 AL
Inhaltszusammenfassung für Kaiser Fototechnik RB 560 AL

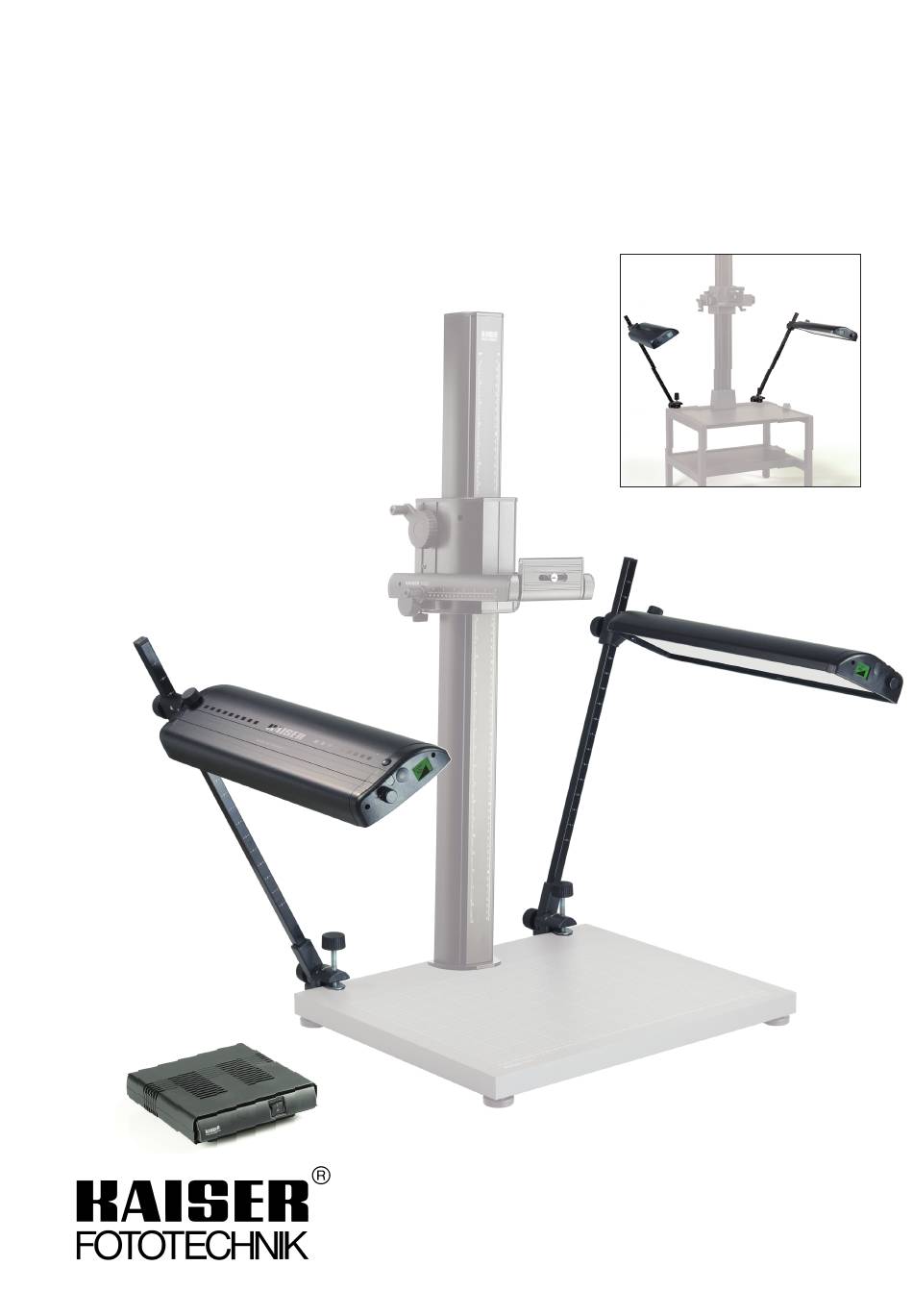

- Seite 1 Kaiser RB 560 AL RB 570 AX (5640) (5652) LED-Beleuchtungseinrichtung LED Surface Lighting Unit Éclairage LED Unidad de iluminación LED Illuminatore LED 5652 5640 Bedienungsanleitung Operating instructions Mode d’emploi Instrucciones de manejo Istruzioni per l’uso...
- Seite 2 56 6 40 5652 5652 0 0 1 1 5640 7 7 1 1 3 3 1 1 5652 1 2 2 0 0 2 2 1 1 1 1 1 1 0 0 2 2 4 4 2 2 2 1 1 4 2 2...
-
Seite 3: Bestimmungsgemäßer Gebrauch
Bei 5640: 2 Befestigungsschrauben (12) für Leuchten 1. Bestimmungsgemäßer Gebrauch 2 Haltestangen (2) Die LED-Beleuchtungseinrichtungen RB 560 AL (5640) und 2 Befestigungsschrauben (7) für Haltestangen RB 570 AX (5652) sind für die Aus leuch tung von Bildauf - 2 Anschraubsockel (3) nahmen bestimmt und nicht für Beleuch tungs zwecke im... -
Seite 4: Verstellmöglichkeiten
Verbinden Sie das Netzteil (5) über die Verbindungskabel Zum späteren Wieder-Einsetzen der Softscheibe stecken (13) mit den beiden Leuchten (1) (siehe Anschluss-Skizze, Sie diese an einer Längsseite in die Führungsnut, dann Abb. N). wölben Sie sie an einer Schmalseite etwas nach außen und drücken sie - von der gewölbten Schmalseite beginnend - Vermitteln Sie die Softscheiben (4) in Längsrichtung.
