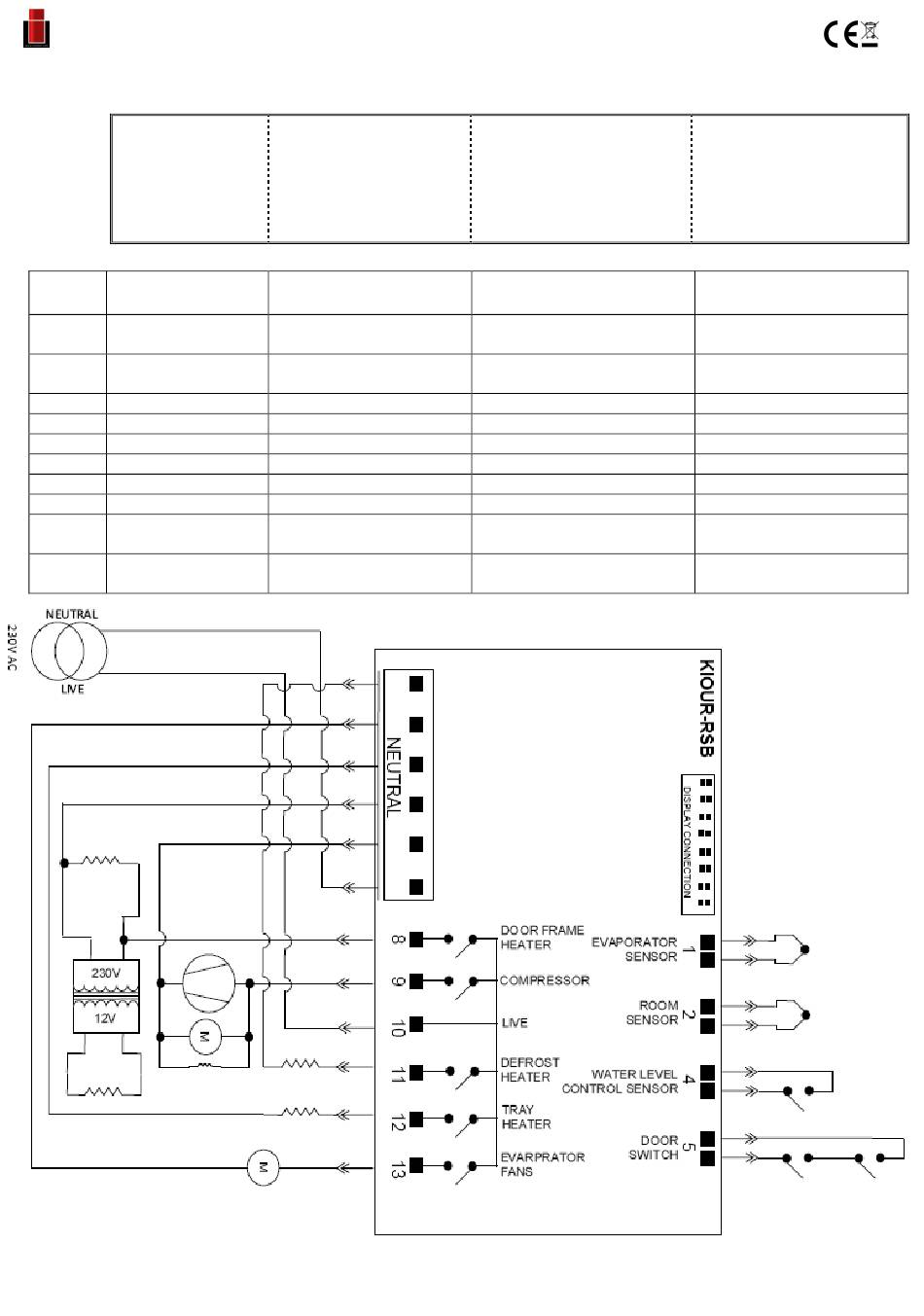

Electric diagram
for upright
freezer
(KIOUR RSP
KIOUR RSB)
1
EVAPORATOR PROBE
2
TEMPERATURE PROBE
4
WATER LEVEL SENSOR
/ (+) brown cable
5
DOOR SWITCH
NEUTRAL
NEUTRAL
8
DOOR FRAME HEATER
9
COMPRESSOR
10
LIVE
11
DEFROST HEATER
12
TRAY HEATER
13
EVAPORATOR FANS
30
All manuals and user guides at all-guides.com
Ηλεκτρικό
διάγραμμα θαλάμων
κατάψυξης
(KIOUR RSP
KIOUR RSB)
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΟΚΡΑΣΊΑΣ ΕΞΑΤΜΙΣΤΗ
ΑΙΣΘΗΤΗΡΑΣ
ΘΕΡΜΟΚΡΑΣΊΑΣ ΧΩΡΟΥ
ΑΙΣΘΗΤΗΡΑΣ ΣΤΑΘΜΗΣ /
ΝΕΡΟΥ (+) καφέ καλώδιο
ΔΙΑΚΟΠΤΗΣ ΠΟΡΤΑΣ
ΟΥΔΕΤΕΡΟΣ
ΑΝΤΙΣΤΑΣΗ ΠΡΟΦΙΛ ΠΟΡΤΑΣ
ΣΥΜΠΙΕΣΤΗΣ
ΦΑΣΗ
ΑΝΤΙΣΤΑΣΗ ΑΠΟΨΥΞΗΣ
ΑΝΤΙΣΤΑΣΗ ΛΕΚΑΝΗΣ
ΑΠΟΧΕΤΕΥΣΗΣ
ΑΝΕΜΙΣΤΗΡΕΣ ΕΞΑΤΜΙΣΤΗ
15
Liasse électrique des
congèlateurs verticaux
(KIOUR RSP
KIOUR RSB)
CAPTEUR DE TEMPÉRATURE DU
EVAPORATEUR
CAPTEUR DE TEMPÉRATURE
CAPTEUR DE NIVEAU D'EAU /
(+) 30able marron
INTERRUPTEUR DE PORTE
NEUTRE
CADRE DE PORTE CHAUFFE
COMPRESSEUR
PHASE
Résistance de dégivrage
CHAUFFE-PLATEAU
VENTILATEUR DE
L'ÉVAPORATEUR
Elektrische Schaltpläne
für aufrecht stehende
tiefkühlung
(KIOUR RSP
KIOUR RSB)
Verdampfertemperatursensor
Raumtemperaturfühler
Pegelsensors / (+) braunen
Draht)
DOOR SWITCH
Nulleiter
Türrahmenheizung
Kompressor
Stromführend
ABTAUHEIZUNG
FACH HEIZUNG
Verdampferlüftung
