ENVIRON ENC10 Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für ENVIRON ENC10
Inhaltszusammenfassung für ENVIRON ENC10
- Seite 2 ENC10 ganz24.de...
- Seite 3 Innovation ENC10 Ihr Vorteil in Qualität und Zeit. ENVIRON hat sich als Ziel gesetzt, sämtliche Prokukte so installation- sfreundlich und bedienungsfreundlich zu gestalten, dass sowohl die Qualität gesteigert wird als auch die Installationszeit reduziert wird. Teil unserer Philosophie: Unserer Natur zu Liebe und uns Menschen zur Freude entwickeln wir hervorragende Produkte mit höchsten ökologischen Ansprüchen in...
-
Seite 4: Das Unternehmen
ENC10 DAS Unternehmen ...von der Idee zum Produkt Unsere Kunden bekennen sich zu erneuerbaren Energien und genießen gleichzeitig die Behaglichkeit und den Nutzungskomfort unserer Pro- dukte. Die Entwicklung unserer Produkte findet in diversen Forschungs- und Entwicklungsabteilungen statt, in der jede Phase von einem Team aus Spezialisten begleitet wird, die sich mit der Optimierung befassen, um eine sich ständig weiterentwickelnde Produktion zu erreichen. -
Seite 5: Nachhaltigkeit
Wir lieben, was wir tun Erleben Sie Energiesysteme der Extraklasse, ausgezeichnetes Design, hochwertige Materialien und innovative Energiete- chnik. Bei ENVIRON vereinen sich Tradition, Know-How, Stil und der typische schwarzwälder Gedanke der regenerativen Energieerzeugung mit Komfort und Effizienz. ENVIRON - "Energiekonzepte mit Köpfchen". -
Seite 6: Inhaltsverzeichnis
Drehrichtung kann zu hohen oder zu niedrigen Temperaturen im System und folglich zu Schäden am System führen. Achten Sie bei der Einstellung des ENVIRON Stellmotor mit Festwertregler ENC 10 darauf, dass Sie den Minimal- und Maximalwert der gewünschten Temperatur richtig einstellen. Falsch gewählte Grenzwerte für die Einstellung der Wunschtemperatur führen zu einer Fehl- funktion und/oder zu Schäden an der Anlage und am Benutzer. -
Seite 7: Environ Stellmotor Mit Festwertregler Enc 10

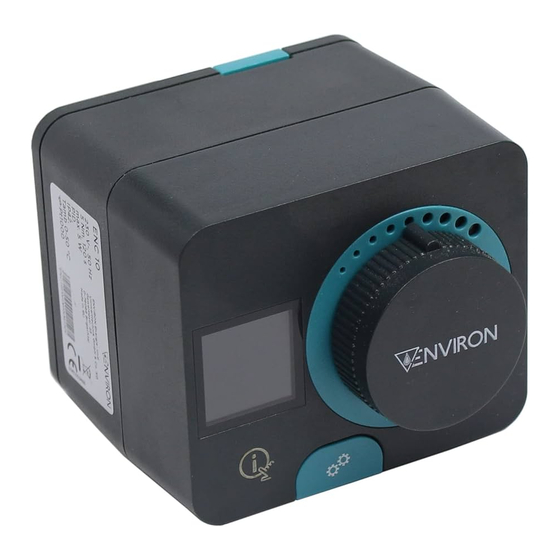

ENC10 ENVIRON Stellmotor mit Festwertregler ENC 10 Der ENVIRON ENC 10 wird zur Regelung der Vorlauf- oder Rücklauftemperatur einer Anlage eingesetzt. Über ein Tastenfeld, das sich unter dem Drehkonpf befindet, können die einzustellenden Werte einfach und intuitiv program- miert werden. Das Farbdisplay zeigt Ihnen an, welche Einstellungen Sie vornehmen und führt Sie Schritt für Schritt durch die notwendigen Einstellungen. -
Seite 8: Beschreibung
ENC10 Beschreibung - Zurück-Funktionstaste - Taste für Bewegung nach Links und / oder Wertverringerung - Taste für Bewegung nach Recht und / oder Werterhöhung - Taste für Eingang ins Menu und Bestätigung - USB-Anschluss für Software-Updates und PC-Verbindung - Farbdisplay (240 x 240) Pixeln - Taste “Hilfe”... -
Seite 9: Technische Daten - Environ Enc 10
ENC10 Technische Daten - ENVIRON ENC 10 ENVIRON Anwendung ENC 10 • Zur Regelung von Rucklauftemperaturen (Rücklauftemperaturanhebung) bei Pelletkessel, Holzkessel oder sonstige Wärmeerzeuger. • Zur Regelung von Vorlauftemperaturen bei Heizkreisen mit Festwerttemperatur oder bei Kühlsysteme. Technische Eigenschaften Anzahl der Hydraulikschemen Anzahl der Eingänge für Temperaturfühler... -
Seite 10: Wichtige Funktionsmerkmale
Durch Drücken der Kupplungstaste können Sie den Drehknopf manuell bedienen. ENVIRON EASY CLICK Befestigungssystem Ausgestattet mit dem ENVIRON EASY CLICK System, kann der Mis- chermotor mit einem “Klick” auf dem Mischer montiert und demontiert werden, ohne dass Werkzeuge benötigt werden. -
Seite 11: Technische Daten Environ Enc 10
ENC10 Technische Daten ENVIRON ENC 10 Technische Daten ENVIRON ENC 10 • TFT-Anzeige • Tastatur Eigenverbrauch Max. 3,5 W Energieverbrauch im Standby-Modus Max. 0,25 W Drehmoment 6 Nm Drehwinkel 90 < ° Laufzeit 120 s 90 < ° Regelung des Mischventils... - Seite 12 ENC10 Technische Daten ENVIRON ENC 10 Abmessungen Elektrischer Anschluss Hydraulikschemen ganz24.de...
-
Seite 13: Inbetriebnahme Des Reglers
ENC10 Inbetriebnahme des Reglers Der ENVIRON Stellmotor mit Festwertregler ENC 10 ist mit einer innovativen Startfunktion „Easy Start“ ausgestattet, die die Einrichtung des Reglers in nur wenigen Schritten ermöglicht. Wenn der Regler zum ersten Mal eingeschaltet wird erscheint das Logo mit der Programmversion. Danach folgen sie ganz einfach der Animation. - Seite 14 ENC10 Mindesttemperatur Maximaltemperatur Gewünschte Temperatur Kühlung Kühlung Kühlung Hauptbildschirm Heiz- oder Kühlbetrieb wählen Mit den Drucktasten können Sie die gewünschte Betriebsart – Heizen oder Kühlen – auswählen. Bestä- tigen Sie die gewählte Betriebsart mit der Drucktaste . Wenn Sie versehentlich die falsche Betriebsart gewählt haben, können Sie mit der Drucktaste...
-
Seite 15: Auswahl Eines Hydraulikschemas
ENC10 Auswahl eines Hydraulikschemas Hier wählen Sie das Hydraulikschema für den Betrieb des ENVIRON Stellmotor mit Festwertregler ENC 10 aus. Verwenden Sie die Drucktasten , um zwischen den Schemata zu navigieren. Bestätigen Sie das ausgewählte Schema mit der Drucktaste . Wenn Sie versehentlich das falsche Schema aus- gewählt haben, können Sie mit der Drucktaste... -
Seite 16: Einstellung Der Gewünschten Minimaltemperatur Im Heizbetrieb
ENC10 Einstellung der gewünschten Minimaltemperatur im Heizbetrieb Mit den Drucktasten können Sie die Minimaltemperatur im Heizbetrieb festlegen. Bestätigen Sie die Einstellung mit der Drucktaste Wenn Sie aus Versehen die falsche Untergrenze ausgewählt haben, können Sie mit der Drucktaste zur Auswahl der Untergrenze zurückkehren. -
Seite 17: Einstellung Der Gewünschten Maximaltemperatur Im Kühlbetrieb
ENC10 Einstellung der gewünschten Maximaltemperatur im Kühlbetrieb Mit den Drucktasten können Sie die Maximaltemperatur im Kühlbetrieb festlegen. Bestätigen Sie die Einstellung mit der Drucktaste Wenn Sie aus Versehen die falsche Obergrenze ausgewählt haben, können Sie mit der Drucktaste zur Auswahl der Obergrenze zurückkehren . -
Seite 18: Grundbildschirm
ENC10 Grundbildschirm Alle wichtigen Informationen über den Betrieb des ENVIRON Stellmotor mit Festwertregler ENC 10 werden auf den beiden Grundbildschirmen angezeigt. Mit den Drucktasten können Sie zwischen den Grundbildschirmen wechseln. Temperaturen Betriebsmodus Temperatur Gemessene Kennzeichnung und Temperatur Symbol Gewünschte Temperatur... -
Seite 19: Sie Werden Nie Wieder Nach Ihrerm Handbuch Suchen Müssen
ENC10 Sie werden nie wieder nach Ihrerm Handbuch suchen müssen Durch Klicken auf die Touch-Taste erscheint ein QR-Code, mit Hilfe dessen Sie Ihr Handbuch herunterladen können. Laden Sie Ihr Benutzerhandbuch jetzt herunter. Hier finden Sie Ihren QR-Code oder Link. Einstellen der gewünschten Temperatur Um die gewünschte Temperatur einzustellen, halten Sie die Drucktasten... -
Seite 20: Kupplung Und Manuelle Ventilbewegung
ENC10 Kupplung und manuelle Ventilbewegung Die manuelle Bewegung des Mischventils wird durch Drücken des Kupplungsknopfs aktiviert. Auf dem Display er- scheint das Symbol . Die gewünschte Position des Mischventils wird durch Drehen des Drehknopfes eingestellt. Bei erneutem Druck auf den Kupplungsknopf , wird die manuelle Bewegung deaktiviert. -
Seite 21: Installation Des Regler
“Klick” auf das Mischventil montiert werden. Montieren Sie diesen niemals in die Nähe von Quellen mit starker elektromagnetischer Felder. Jeder Einsatz des ENVIRON Stellmotor mit Festwertregler ENC 10 darf ausschließlich auf der Grundlage der kunden- seitigen Planung und Berechnungen erfolgen und muss den geltenden Vorschriften und Bestimmungen entsprechen. - Seite 22 ENC10 ganz24.de...
-
Seite 23: Hydraulikschemen
ENC10 Hydraulikschemen Installationsschemata zeigen das Funktionsprinzip und enthalten nicht alle Hilfs- und Schutzelemente. Schema 1 Rücklanhebung – Wärmeerzeuger Schema 1.1 Rücklaufregelung - Kühlung ganz24.de... - Seite 24 ENC10 Schema 2 Festwert - Heizkreisregelung Schema 2.2 Festwert - Heizkreiskühlung ganz24.de...
- Seite 25 ENC10 ganz24.de...
