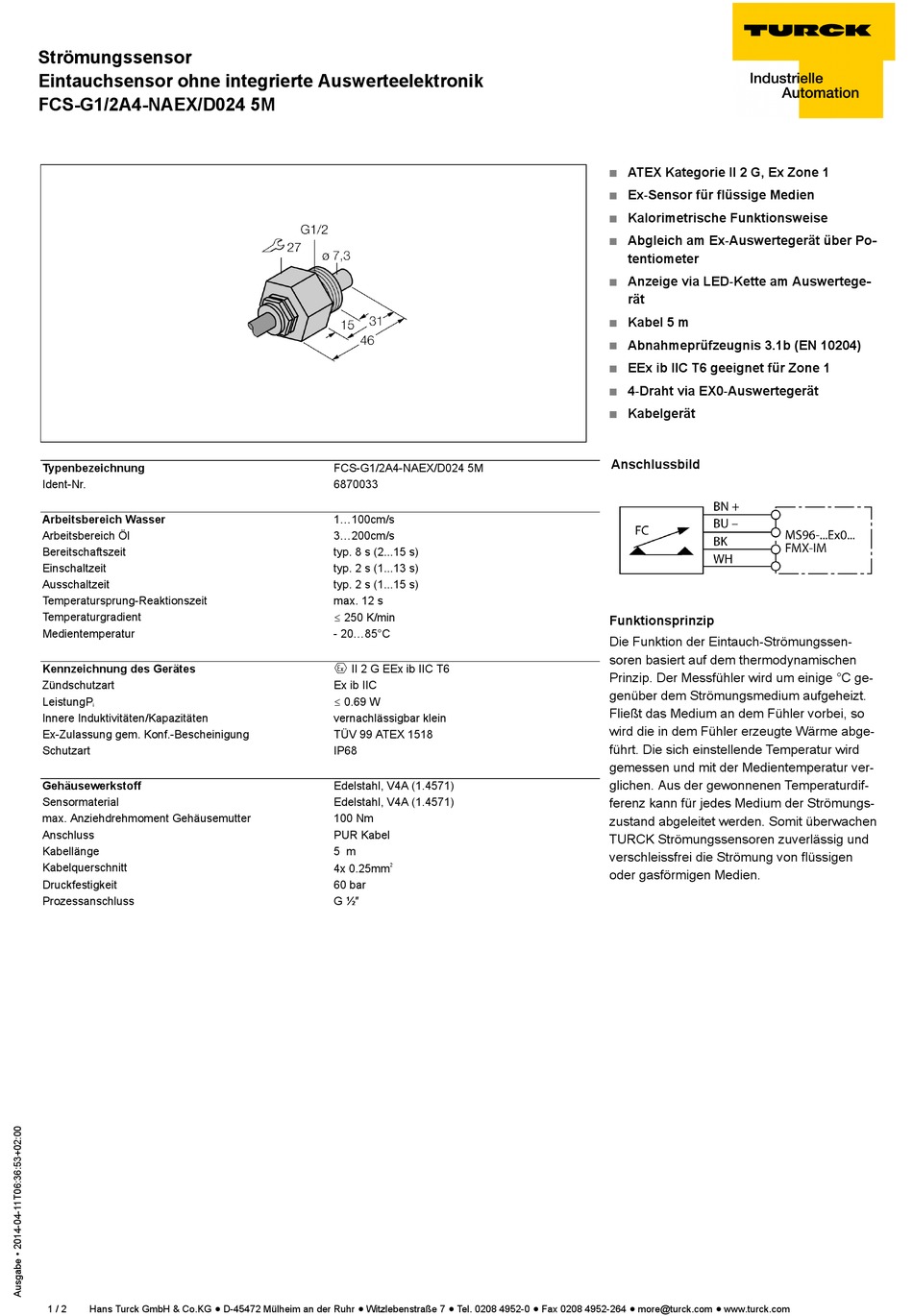

turck FCS-G1/2A4-NAEX/D024 5M Betriebsanleitung

Strömungssensor
Eintauchsensor ohne integrierte Auswerteelektronik
FCS-G1/2A4-NAEX/D024 5M
Typenbezeichnung
Ident-Nr.
Arbeitsbereich Wasser
Arbeitsbereich Öl
Bereitschaftszeit
Einschaltzeit
Ausschaltzeit
Temperatursprung-Reaktionszeit
Temperaturgradient
Medientemperatur
Kennzeichnung des Gerätes
Zündschutzart
LeistungP
i
Innere Induktivitäten/Kapazitäten
Ex-Zulassung gem. Konf.-Bescheinigung
Schutzart
Gehäusewerkstoff
Sensormaterial
max. Anziehdrehmoment Gehäusemutter
Anschluss
Kabellänge
Kabelquerschnitt
Druckfestigkeit
Prozessanschluss
1 / 2 Hans Turck GmbH & Co.KG ñ D-45472 Mülheim an der Ruhr ñ Witzlebenstraße 7 ñ Tel. 0208 4952-0 ñ Fax 0208 4952-264 ñ more@turck.com ñ www.turck.com
FCS-G1/2A4-NAEX/D024 5M
6870033
1...100cm/s
3...200cm/s
typ. 8 s (2...15 s)
typ. 2 s (1...13 s)
typ. 2 s (1...15 s)
max. 12 s
ð 250 K/min
- 20...85°C
É II 2 G EEx ib IIC T6
Ex ib IIC
ð 0.69 W
vernachlässigbar klein
TÜV 99 ATEX 1518
IP68
Edelstahl, V4A (1.4571)
Edelstahl, V4A (1.4571)
100 Nm
PUR Kabel
5 m
4x 0.25mm
2
60 bar
G ½"
ATEX Kategorie II 2 G, Ex Zone 1
Ex-Sensor für flüssige Medien
Kalorimetrische Funktionsweise
Abgleich am Ex-Auswertegerät über Po-
tentiometer
Anzeige via LED-Kette am Auswertege-
rät
Kabel 5 m
Abnahmeprüfzeugnis 3.1b (EN 10204)
EEx ib IIC T6 geeignet für Zone 1
4-Draht via EX0-Auswertegerät
Kabelgerät
Anschlussbild
Funktionsprinzip
Die Funktion der Eintauch-Strömungssen-
soren basiert auf dem thermodynamischen
Prinzip. Der Messfühler wird um einige °C ge-
genüber dem Strömungsmedium aufgeheizt.
Fließt das Medium an dem Fühler vorbei, so
wird die in dem Fühler erzeugte Wärme abge-
führt. Die sich einstellende Temperatur wird
gemessen und mit der Medientemperatur ver-
glichen. Aus der gewonnenen Temperaturdif-
ferenz kann für jedes Medium der Strömungs-
zustand abgeleitet werden. Somit überwachen
TURCK Strömungssensoren zuverlässig und
verschleissfrei die Strömung von flüssigen
oder gasförmigen Medien.
