KOLINK UNITY NEXUS Bedienungsanleitung

UNITY
NEXUS
ARGB MIDI TOWER CASE
U S E R M A N U A L

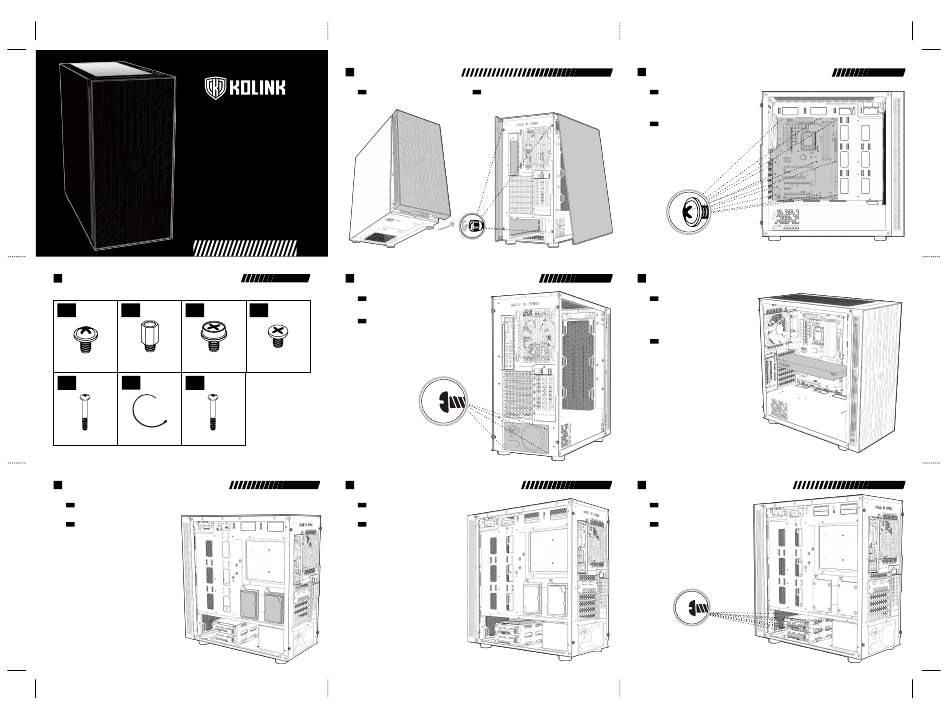

ACCESSORY PACK CONTENTS
1
x18 x3 x4
Motherboard/SSD Screws Motherboard Stand-off PSU Screw
x5
x8 x8
Fan Screw Cable Tie Watercooling Screw
2.5" SDD INSTALLATION (R)
6
2.5" SSD INSTALLATION (REAR)
EN
• Remove the bracket from the rear of the motherboard plate, attach your 2.5" drive and then screw back into place.
2.5" SSD-INSTALLATION (RÜCKSEITE)
DE
• Entfernen Sie zunächst die Halterung von der Rückseite des Mainboard-Trays, schrauben Sie daran das
Laufwerk fest und befestigen Sie die Halterung wieder an der Rückseite des Mainboard-Trays.
PANEL REMOVAL
2
PANEL REMOVAL
EN
• Left Panel - Unscrew the two thumbscrews and slide the glass panel backwards.
• Right Panel - Unscrew the two thumbscrews and slide off.
• Front Panel - Find the bottom cut out, stabilise the chassis with one hand, and pull
from the cutout with a little force until the clips release.
POWER SUPPLY INSTALLATION
4
POWER SUPPLY INSTALLATION
EN
• Place PSU in the bottom rear of the case, within the PSU shroud.
x8
• Align the holes and secure with screws.
INSTALLATION DES NETZTEILS
DE
• Legen Sie das Netzteil in den unteren hinteren Teil des Gehäuses, unterhalb der
Netzteilabdeckung.
• Richten Sie die Gewinde des Netzteils an den passenden Bohrungen im Gehäuse
aus und sichern Sie es mit entsprechenden Schrauben, die dem Netzteil beiliegen.
3.5" Drive Screw
2.5" SDD INSTALLATION (R)
7
2.5" SSD INSTALLATION (REAR)
EN
• Place the 2.5" HDD/SSD into/on top of the HDD bracket and screw in if required.
2.5" SSD-INSTALLATION (RÜCKSEITE)
DE
• Legen oder schieben Sie das Laufwerk auf oder in den HDD-Schacht und befestigen
Sie gegebenfalls mit den mitgelieferten Schrauben.
MOTHERBOARD INSTALLATION
3
ENTFERNEN DER SEITENTEILE
DE EN
• Linkes Seitenteil - Lösen Sie die beiden Rändelschrauben und ziehen Sie die Temperglasscheibe nach hinten. • Align your motherboard with the chassis to locate where the stand-offs should be installed.
• Rechtes Seitenteil - Lösen Sie die beiden Rändelschrauben und ziehen Sie das seitenteil nach hinten. Once done, remove the motherboard and fasten stand-offs accordingly.
• Vorderes Panel - Suchen Sie den Ausschnitt an der Unterseite des Panel, halten Sie mit der anderen • Insert your motherboard I/O plate into the cutout at the rear of the case.
Hand das Gehäuse fest und ziehen Sie die Abdeckung mit etwas Druck ab. • Place your motherboard into the chassis, making sure the rear ports fit into the I/O plate.
• Use the provided motherboard screws to attach your motherboard to the chassis.
DE
• Richten Sie Ihr Mainboard im Gehäuse aus, um festzustellen, wo die
Abstandshalter befestigt werden sollen. Entfernen Sie anschließend das
Mainboard und verschrauben Sie die Abstandshalter an den vermerkten Stellen.
• Befestigen Sie das I/O-Shield ihres Mainboards im Ausschnitt an der
Rückseite des Gehäuses.
• Platzieren Sie Ihr Motherboard im Gehäuse und achten Sie darauf, dass die
hinteren Anschlüsse in das I/O-Shield passen.
• Verwenden Sie die mitgelieferten Schrauben Ihres Mainboards, um es an den
Abstandshaltern im Gehäuse zu befestigen.
GRAPHICS CARD/PCI-E CARD INSTALLATION
5
EN
• Remove the rear PCI-E slot covers as necessary (depending on the slot size of your card)
• Carefully position and slide your PCI-E card into place,
then secure with the add-on card screws supplied.
• If mounting vertically, attach the provided vertical GPU bracket to the PSU shroud, secure
your Kolink PCI-E riser cable to it (sold separately) and attach the cable to the motherboard.
Remove the rear PCI-E slot covers as necessary, then carefully position your PCI-E card,
slot into the PCI-E riser mount and secure with the add-on screws supplied.
DE
• Entfernen Sie die PCI-Slotblenden an der Rückseite entsprechend der Größe ihrer Grafikkarte.
• Richten Sie ihre Grafikkarte am Mainboard aus und drücken Sie sie vorsichtig in den
• Bei einer vertikalen Installation befestigen Sie zunächst die mitgelieferte Halterung an
3.5" HDD INSTALLATION
8
EN
• Place the 3.5" HDD into/on top of the HDD bracket and screw in if required.
DE
• Legen oder schieben Sie das Laufwerk auf oder in den HDD-Schacht und befestigen
Sie gegebenfalls mit den mitgelieferten Schrauben.
MOTHERBOARD INSTALLATION
MAINBOARD INSTALLATION
VIDEO CARD/PCI-E
CARD INSTALLATION
INSTALLATION DER
GRAFIKKARTE/PCI-E-KARTE
entsprechenden Slot. Befestigen Sie die Grafikkarte mit den entsprecheden Schrauben an
der Rückseite des Gehäuses.
der Netzteilabdeckung und befestigen Sie die optionale Riser-Karte dort und an ihrer
Grafikkarte. Entfernen Sie die entsprechenden PCI-Slotblenden, richten Sie die
Grafikkarte vorsichtig aus und befestigen Sie sie mit den mitgelieferten Scharuben.
3.5" HDD INSTALLATION
3.5" HDD-INSTALLATION
