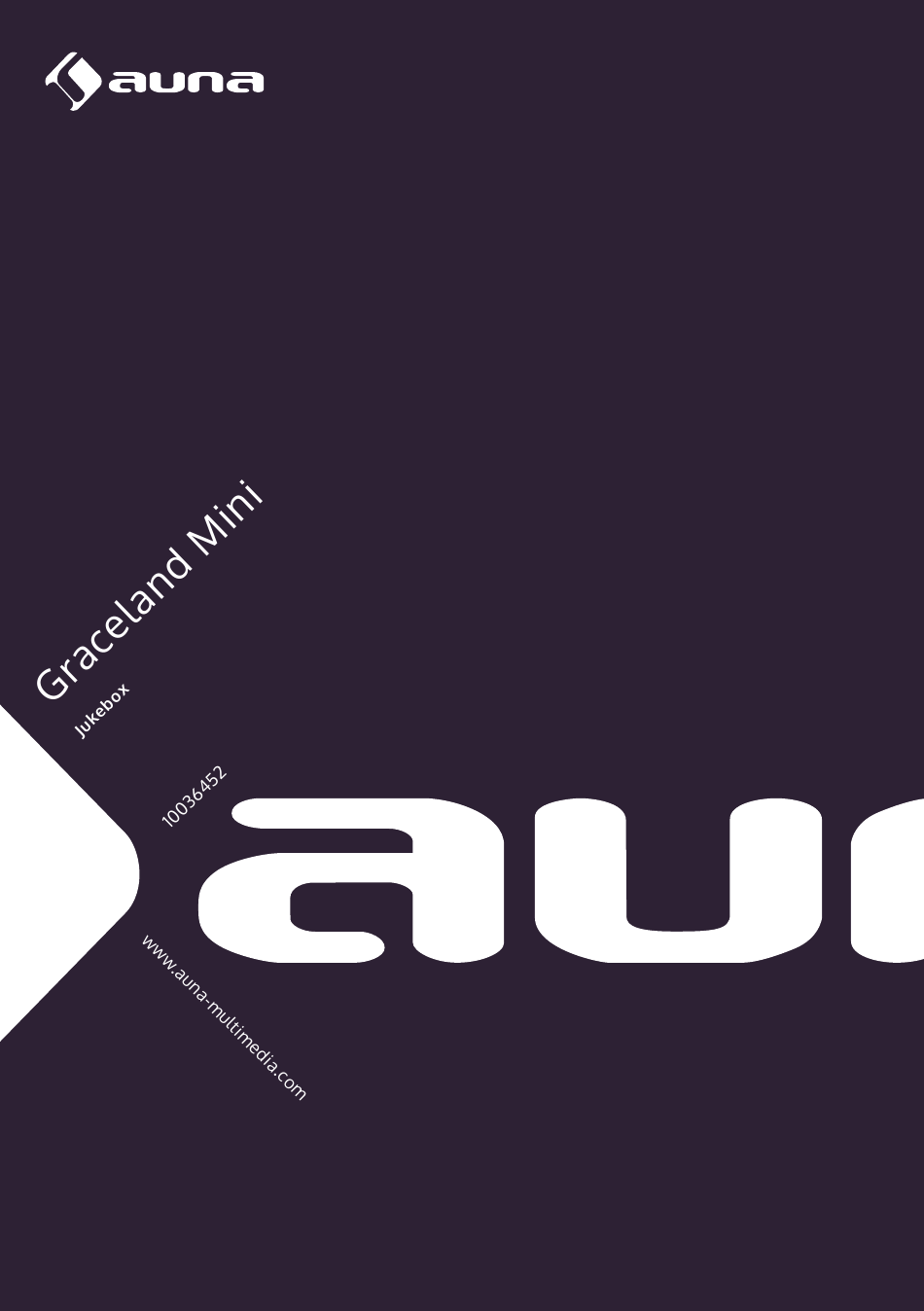

auna Graceland Mini Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für auna Graceland Mini
Inhaltszusammenfassung für auna Graceland Mini
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:... -
Seite 4: Technische Daten
TECHNISCHE DATEN Artikelnummer 10036452 Stromversorgung 100-240 V ~ 50/60 Hz (AC/DC-Netzteil) Batterie (Fernbedienung) CR2025 3 V Lithium-Batterie Ausgangsleistung DC 14 V 1,75 A Leistung 24,5 W Verstärkerkanalart 2,0 Kanal Ausgangsleistung 4 W + 4 W Radio (FM/DAB) FM 87,5 – 108 MHz Frequenzbereich DAB 174,928 –... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Allgemeine Hinweise • Blitzschlag - Wenn Sie das Gerät länger nicht benutzen oder es gewittert, ziehen Sie den Stecker aus der Steckdose oder trennen Sie das Gerät vom Antennenanschluss. Dadurch werden Schäden am Produkt durch Blitzschlag und Überspannung vermieden. •... - Seite 6 Besondere Hinweise • Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verringerten physischen, sensorischen und geistigen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
-
Seite 7: Gerateübersicht
GERATEÜBERSICHT Vorderseite Staubschutz Plattenspieler Zurück/Schneller Rücklauf/PRE+ Schallplattenspieler Fernbedienungsempfangsfenster LIGHT (LIcht/Lampenfarbe ändern) Tuning/EQ (Stimmmuster) Position der Diskolampe Bildschirm Bedienfeld USB-Anschluss Tieftonlautsprecher OPEN / CLOSE (CD-Tür öffnen/schließen) Betriebsanzeige 20 P/R/MENU (Programmierung und Menü) Lautstärke/Standby REP/INFO (Wiederholung und Info) SD-Karten-Anschluss Vor/Schneller Vorlauf/PRE+ MODE (Modus) OFF (Lampe ausschalten) CD-Fach-Tür 24 PLAY (Der Lichtfarbenzyklus ändert sich.) - Seite 8 Rückseite AC-Netzteil 26 FM-Antenne (Hinweis: Die FM-Antenne muss vollständig ausgefahren werden, um den bestmöglichen Empfang zu gewährleisten). Licht-Modus-Schalter (Lichteffekte) 28 DC-Anschluss 29 Netzteil...
-
Seite 9: Fernbedienung
FERNBEDIENUNG Modusauswahl: Sie können aus den verschiedenen Modi DAB/FM, CD, USB, SD, BT und Plattenspieler MODE auswählen. Drücken Sie die Taste POWER, um den Standby- Modus zu verlassen und in den DAB-Modus zu STANDBY gelangen. Lautstärke senken: Drücken Sie die Taste mehrmals oder drücken Sie diese einmal und VOL- halten Sie sie gedrückt, bis Sie den gewünschten... - Seite 10 Mit dieser Funktion können Sie eine Speicherliste Ihrer Lieblingssongs aus einer Musikquelle PROG zusammenstellen (für weiter Informationen siehe (Speichern) Abschnitt „Speichern“). Überspringen Sie die vorherigen 10 Titel (überspringt jedes Mal 10 Titel). Im zufälligen F-10 Wiedergabemodus („RAN“) ist diese Funktion deaktiviert.
- Seite 11 Lautstärke erhöhen: Drücken Sie die Taste mehrmals oder drücken Sie diese einmal und VOL+ halten Sie sie gedrückt, bis Sie den gewünschten Lautstärkepegel erreicht haben. Drücken Sie diese Taste, um die Wiedergabe zu PLAY/PAUSE starten oder zu pausieren. WARNUNG Verletzungsgefahr! Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.
-
Seite 12: Inbetriebnahme Und Einstellungen
INBETRIEBNAHME UND EINSTELLUNGEN Uhrzeit einstellen Schließen Sie das Netzteil an das Gerät an und stecken Sie den Netzstecker in die Steckdose. Das Gerät wird automatisch in den Standby-Modus versetzt und die Zeit „00:00“ oder „12:00“ wird auf dem LCD-Bildschirm angezeigt. •... -
Seite 13: Lautstärke Einstellen
Lautstärke einstellen Um die Lautstärke zu erhöhen, drehen Sie wiederholt den Regler VOL+ oder drücken Sie einmal die Taste VOL+ der Fernbedienung und halten Sie diese gedrückt, bis Sie den gewünschten Lautstärkepegel erreicht haben. 2. Um die Lautstärke zu verringern, drehen Sie den Regler VOL- wiederholt oder drücken Sie einmal die Taste VOL- der Fernbedienung und halten Sie diese gedrückt, bis Sie die gewünschte Lautstärke erreicht haben. -
Seite 14: Dab-Radio
2. Drücken Sie die Taste EQ, bis Sie die gewünschte Equalizer-Einstellung erreicht haben. Der Klang ändert sich sofort, wenn die jeweilige Equalizer-Einstellung gewählt wird. 3. Die Jukebox verfügt über 5 wählbare Equalizer-Einstellungen, mit denen Sie den Klangpegel so anpassen können, dass die jeweilige Art der abgespielten Musik verstärkt wird. -
Seite 15: Hauptmenü
Die folgenden Menüoptionen sind verfügbar: Erläuterung (Deutsch): MENÜ Hauptmenü Untermenü Automatische Sendersuche Vollständige Sendersuche Manuelle Sendersuche Manuelle Sendersuche Löschen Löschen? <Nein> Ja DRC niedrig DRC hoch DRC aus SW Version SW Version Sprache Deutsch Französisch Italienisch Englisch Auf Werkseinstellungen Auf Werkseinstellungen zurücksetzen zurücksetzen? <Nein>... -
Seite 16: Fm-Radio
HINWEISE: • Fahren Sie die Antenne im DAB- und FM-Modus vollständig aus. Stellen Sie das Gerät an einen Ort mit gutem Empfang. (Die Antenne befindet sich an der Rückseite des Geräts.) • Sender mit schwachem Signal können ausschließlich manuell eingestellt werden. •... - Seite 17 4. Automatische Suche und Speichern: Wenn Sie die Taste (SCAN) drücken, beginnt das Gerät bei der Frequenz 87,5 aufwärts automatisch nach Sendern zu suchen. Bei der automatischen Sendersuche werden gefundene Sender ebenfalls gespeichert. Das Gerät verfügt über 20 Speicherplätze für Ihre Lieblingssender, die mit „P01“ bis „P20“...
- Seite 18 Hinweis: CDs müssen mit der beschrifteten Seite nach oben in das CD- Fach eingelegt werden. Drücken Sie so lange die Taste MODE, bis auf dem LCD-Bildschirm „CD“ angezeigt wird. Anschließend werden auf dem Bildschirm die Anzahl der auf der CD befindlichen Titel angezeigt. Die Wiedergabe wird automatisch gestartet.
-
Seite 19: Usb/Sd-Wiedergabe
9. Drücken Sie für die Wiedergabe in zufälliger Reihenfolge die Taste REP erneut so lange, bis an der Unterseite des LCD-Bildschirms „Rand“ angezeigt wird. Drücken Sie die Tasten oder , um einen zufälligen Song auszuwählen. 10. Drücken Sie zum Erstellen einer Speicherliste zunächst die Taste STOP, um die Wiedergabe zu stoppen. - Seite 20 2. Schalten Sie das externe BT-Gerät ein und aktivieren Sie dessen BT- Funktion. Starten Sie die Suche nach verfügbaren BT-Geräten. 3. Wählen Sie in der Geräteliste des externen Geräts „Graceland Mini“ aus. 4. Sobald die beiden Geräte miteinander gekoppelt sind, wird auf dem Bildschirm „connected“...
-
Seite 21: Prog (Speicherliste Erstellen)
• Drücken Sie die Taste oder , um zum vorherigen/nächsten Titel zu gelangen. • Drücken Sie zum Pausieren/Fortsetzen der Wiedergabe die Taste • Um die Kopplung zu beenden, drücken Sie die Taste MODE, um eine andere Funktion auszuwählen, oder deaktivieren Sie die BT-Verbindung Ihres externen BT-Geräts. -
Seite 22: Plattenspieler
PLATTENSPIELER • Drücken Sie so lange die Taste MODE, bis auf dem LCD-Bildschirm „Phono“ angezeigt wird. • Legen Sie eine Schallplatte in den Plattenspieler ein. Wählen Sie eine Geschwindigkeitsstufe aus. Die Geschwindigkeitsstufen 33/45/78 sind verfügbar (werkseitig eingestellt ist „33“). Sobald die Nadel sich über der Schallplatte befindet, wird die Wiedergabe gestartet. - Seite 23 Lifthebel anheben/senken • Heben Sie den Tonarm vorsichtig an und bewegen Sie diesen über die gewünschte Position auf der Schallplatte. Lifthebel • Senken Sie den Tonarm langsam und vorsichtig ab. Automatisches Stoppen (Autostop) • Regler nach oben schieben: Die Musikwiedergabe endet, der Drehteller dreht sich weiter.
- Seite 24 Tonarmsperre Lösen Sie vor der Verwendung die Tonarmsperre. Tonarmsperre Verschluss Tonabnehmer (Tonarm) Tonarm Schallplatte auflegen Legen Sie eine passende Schallplatte auf den Drehteller. Heben Sie den Tonarm an und platzieren Sie diesen vorsichtig auf der Schallplatte. Es können nun Titel von der Schallplatte abgespielt werden.
- Seite 25 Nadelpflege • Drücken Sie so lange die Taste MODE, bis auf dem Bildschirm „Phono“ angezeigt wird. Entfernen Sie den Nadelschutz (siehe Abbildung 1). Legen Sie eine Schallplatte auf den Plattenteller. Wählen Sie eine Geschwindigkeitsstufe 33/45/78 aus. Sobald die Nadel über die Schallplatte bewegt wird, startet die Wiedergabe.
- Seite 26 HINWEIS: Am Ende der Aufnahme kehrt der Tonarm nicht automatisch in die Halterung zurück, sondern der Plattenspieler und der Tonarm hören auf, sich zu drehen (Bewegen Sie den Tonarm manuell auf die Halterung zurück). Setzen Sie den Nadelschutz auf die Nadel, wenn Sie das Gerät nicht verwenden.
-
Seite 27: Lichteffekte Einschalten
LICHTEFFEKTE EINSCHALTEN Die Jukebox verfügt über 2 farbwechselnde LED-Lichtröhren, die auf den Jukebox-Teilen angezeigt werden. Es gibt auch mehrere andere mehrfarbige LED-Beleuchtungseffekte, die im CD-Spieler und USB/SD-Fach und an der Unterseite des Lautsprecherpanels zu sehen sind. Der Netzschalter für die Lampe befindet sich auf der Rückseite des Geräts. Wenn der Schalter von der „OFF“-Position in die „PLAY“-Position geschoben wird, leuchtet die Lampe. -
Seite 28: Fehlerbehebung
FEHLERBEHEBUNG Die nachfolgenden Überprüfungen helfen bei der Behebung der meisten Probleme, die bei Ihrem Gerät auftreten können. Bevor Sie die nachfolgende Checkliste durchgehen, sollten Sie zunächst prüfen, ob das Netzteil richtig angeschlossen wurde. Sollte das Problem nach den im Folgenden aufgeführten Überprüfungen weiterhin bestehen, wenden Sie sich für Wartung und Reparatur an den Hersteller, den Kundendienst oder einen autorisierten Fachbetrieb. -
Seite 29: Allgemein
Problem Mögliche Ursache Lösungsansatz Allgemein Stecken Sie den Netzstecker richtig in Die CD-Speicherliste Der Netzstecker steckt die Steckdose. lässt sich nicht nicht in der Steckdose. Drücken Sie die Taste abspielen. STANDBY (starten Sie das Gerät neu). Der Lautstärkeregler Drehen Sie den Keine Tonausgabe ist nicht richtig Lautstärkeregler im... -
Seite 30: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden.
