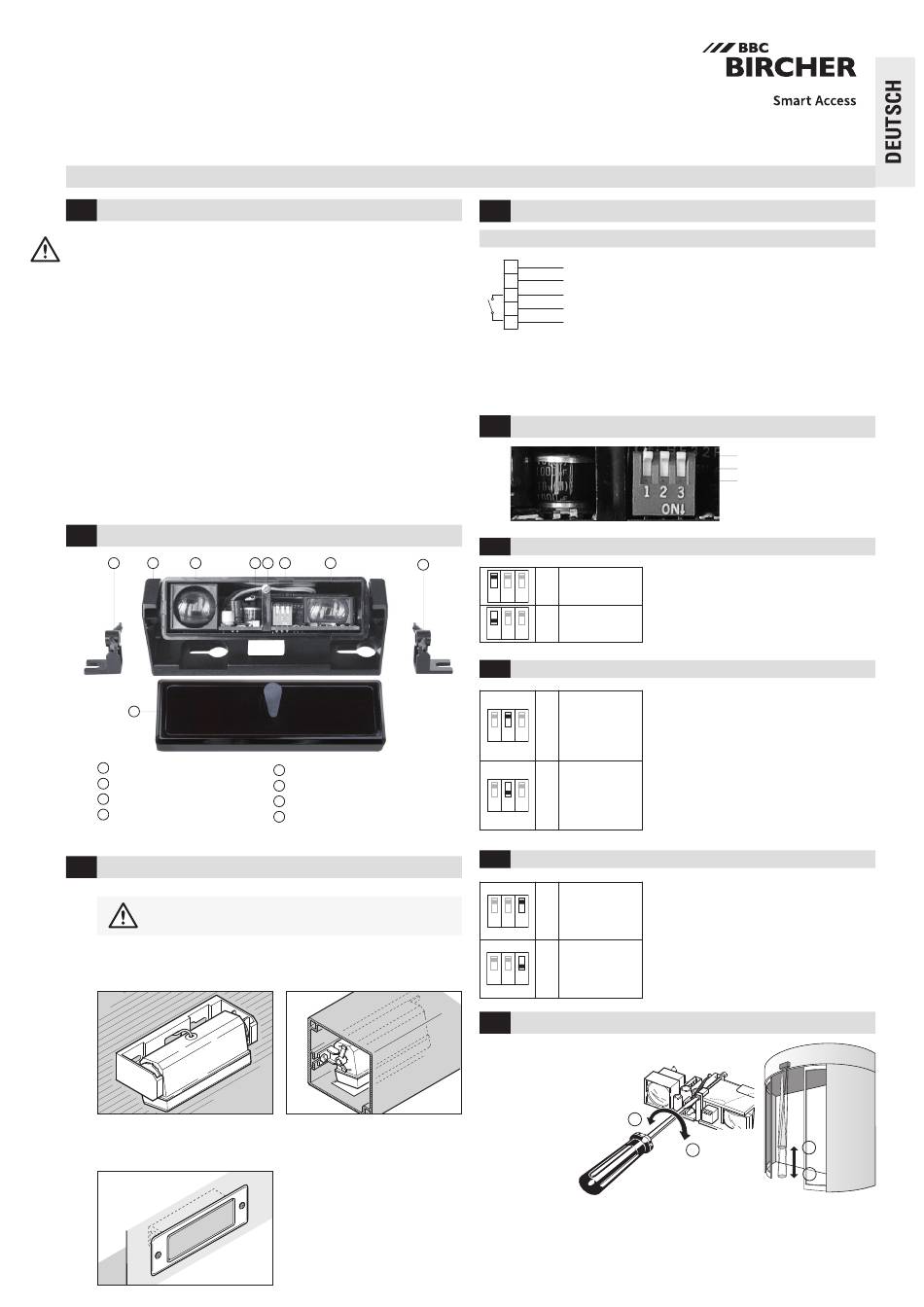

BBC Bircher SpotScan Originalbetriebsanleitung

SpotScan
Aktiv-Infrarot-Präsenzmelder
Originalbetriebsanleitung
1 Sicherheitshinweise
• Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb
nehmen, und bewahren Sie sie zur zukünftigen Verwendung auf.
• Dieses Produkt ist zur Montage über einer Fussgängertür vorgesehen.
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie, darf nicht für Personen-
schutz oder NOT-AUS-Funktion verwendet werden.
• Nur geschultes und qualifiziertes Personal darf das Gerät installieren und initialisie-
ren.
• Nur autorisiertes Werkspersonal darf Änderungen an der Hardware/Software oder
Reparaturen am Produkt durchführen.
• Die Nichtbeachtung dieser Sicherheitsvorkehrungen kann Schäden am Signalgeber
oder an anderen Objekten verursachen und zu schweren Verletzungen oder zum Tod
führen.
• Der Sensor darf nur an Schutzkleinspannungen (SELV) mit sicherer elektrischer
Trennung gemäss EN 61558 betrieben werden. Die Kabel müssen gegen mechani-
sche Beschädigung geschützt sein.
• Den Sensor gegen Regen und Schnee schützen.
• Vermeiden Sie generell Berührungen mit elektronischen und optischen Bauteilen.
2 Produktübersicht
8 1 3
2
Drehbügel
1
Frontdeckel mit Optikfenster
2
Senderlinse
3
Empfängerlinse
4
3 Montage
Stationärer Betrieb:
Max. Montagehöhe von 3.2 m nicht überschreiten.
Drehbügel mit Rasterscheiben
(z. B. Aufputz)
UP-Einbaurahmen
(Sonderzubehör für die Integration)
7 5 6 4
8
Einstellschraube Tastweite
5
DIP-Schalter 1–3
6
LED-Anzeige
7
Winkelset (anstelle Drehbügel)
8
Winkelset
(z. B. Integration)
Weiter verfügbares
Montagezubehör auf Anfrage:
– Wetterhaube
– Unterputz-Einlassdose
– Aufputzdose
– Einbauset
– Einbaudeckel
4 Elektrische Anschlüsse
Anschlussschema SpotScan
weiss
–
1 ⁄~
braun
10–48 V DC / 11–36 V AC
+
2
⁄~
grün
3
gelb
4 Testeingang 5–48 V DC
grau
5
Hinweise zum Testeingang:
– Verwendung des Testeinganges nur bei stationärem Betrieb des
Sensors (Hintergrundauswertung). Siehe auch Kap. 5.2.
– Testung nur bei DC-Speisung möglich
5 Einstellungen
5.1 Frequenzumschaltung (DIP-Schalter 1)
Sensoren mit geringem Montageabstand (< 50 mm)
OFF Frequenz 1
können sich gegenseitig beein flussen. Um dies zu
1 2 3
vermeiden, kann zwischen zwei unterschiedlichen
Sendefrequenzen (1 und 2) gewählt werden. Diese
ON Frequenz 2
soll jeweils abwechslungsweise eingestellt werden.
1 2 3
5.2 Betriebsart (DIP-Schalter 2)
Wahl zwischen mitfahrender und stationärer
(nicht mitfahrend) Betriebsart:
stationär
OFF
(Hintergrund -
Mitfahrend = Hintergrund wird ignoriert (Hinter-
1 2 3
auswertung)
grundausblendung).
Stationär = Hintergrund darf sich nicht verändern
mitfahrend (Hintergrundauswertung). Nur feste Montageposition
ON möglich.
(Hintergrund -
1 2 3
ausblendung)
Die Testung funktioniert nur bei stationärem Be-
trieb.
5.3 Schaltungsart Ausgang (DIP-Schalter 3)
Schaltungsart aktiv oder passiv. Definitionen:
Aktiv wenn
Aktiv = Ausgang schaltet, wenn ein Objekt im
stationär
OFF
1 2 3 Passiv wenn
Passiv = Ausgang schaltet, wenn kein Objekt im
mitfahrend
Passiv wenn
stationär Wichtig: Aktiv/passiv ist bei mitfahrendem und
ON
stationärem Betrieb genau umgekehrt.
1 2 3 Aktiv wenn
Siehe auch Kap. 5.2 zur Betriebsart.
mitfahrend
6 Tastweite einstellen
Die Tastweite mit
einem Schrauben zieher
an der Einstellschraube
justieren.
Achtung:
–
Schraube sanft an
den Anschlag drehen.
DIP-Schalter 1
DIP-Schalter 2
DIP-Schalter 3
Tastbereich erfasst wird
Tastbereich erfasst wird
–
+
+
213226V
11/21
