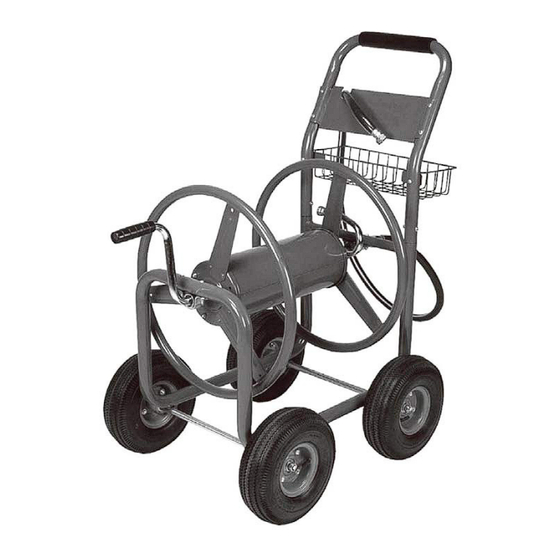

- Seite 1 USER'S MANUAL Hose Reel Cart GT3381 BENUTZERHANDBUCH Schlauchtrommelwagen GT3381 MANUEL D'UTILISATION Chariot Enrouleur GT3381...
- Seite 7 STÜCKLISTE A Rahmen B Achse C Räder D Schlauchtrommel E Handkurbel F Griff G Leiter Schlauch H Zubehörkorb 1 ...
-
Seite 8: Beschreibung
HARDWARELISTE ARTIKE BESCHREIBUNG MENGE Schloßschraube, 6 x 33mm Schloßschraube, 6 x 39mm Bolzen, 6 x 30 mm Bolzen, 8 x 45mm Sechskantmutter, 8mm Unterlegscheibe, 8mm Kontermutter, 12mm Unterlegscheibe, 12mm Kontermutter, 6mm Unterlegscheibe, 6mm Hutmutter, 6mm Gummischeibe (enthält 1‐Ersatz‐Gummischeibe Entfernen Sie vorsichtig den Inhalt aus der Verpackung. Wenn Teile fehlen, versuchen Sie nicht, das Produkt zu verwenden, bis Sie es erhalten und korrekt installiert haben. ... - Seite 9 MONTAGEANLEITUNGEN BITTE LESEN SIE ALLE ANWEISUNGEN SORGFäLTIG DURCH UND IDENTIFIZIEREN SIE ALLE TEILE VOR DER MONTAGE (SIEHE ABBILDUNG 1) Die Sicherungsmutter (O) und die Unterlegscheibe (P) von der Achse (B) entfernen und aufbewahren. Ständerrahmenbaugruppe (A) aufrecht stellen. Schieben Sie jede Achse (B) (SIEHE ABBILDUNG 2) Die Räder (C) auf die Enden jeder Achse (B) schieben, dabei das Radventil nach außen zeigen. Befestigen Sie jedes Rad mit den Unterlegscheiben (P) und den Kontermuttern (O) an der Achse. Nicht überdrehen. WARNUNG BITTE VERWENDEN SIE EINEN MANUELLEN FUß ODER HANDPUMPE, UM REIFEN AUFZUPUMPEN. Übermäßige INFLATION KANN ZU SCHWEREN VERLETZUNGEN FÜHREN. (SIEHE ABBILDUNG 3) Führen Sie das Ende der Kurbel (E) durch die Kurbel des Rahmens (A) ein. ...
- Seite 10 (SIEHE ABBILDUNG 4) Platzieren Sie die Schlauchtrommel (D) in die Rahmenbaugruppe (A). Stecken Sie das Ende der Kurbelstange von der Schlauchtrommel (D) auf die Kurbel (E). Richten Sie die Befestigungslöcher der Handkurbel (E) mit den Befestigungsbohrungen der Kurbelzapfen aus. (SIEHE ABBILDUNG 5) Die Schraube (K) durch die innere Öffnung der Kurbelzapfen‐ und Kurbelwellenbohrung einführen, locker mit der Sicherungsmutter (Q) befestigen. Die Bolzen (K) durch das äußere Loch der Kurbelzapfen‐ und Kurbelgrifföffnung einführen und mit der Hutmutter (S) befestigen. Ziehen Sie alle Befestigungselemente fest an. 6, (SIEHE BILD 6) Befestigen Sie das Schlauchkupplungsende der Schlauchtrommel (D) mit dem U‐Bügel am Rahmen (A). Befestigen Sie den U‐Bügel mit den Schloßschrauben (I) und den Kontermuttern (Q) am Rahmen. Sicher anziehen. ...
- Seite 11 (SIEHE ABBILDUNG 7) Setzen Sie den Griff (F) auf die vertikalen Pfosten des Rahmens (A). Richten Sie die Befestigungslöcher aus. Schieben Sie die Schraube (J) durch die Befestigungslöcher und legen Sie die Unterlegscheibe (R) auf die Schraube (J). Befestigen Sie den Griff (F) mit der Kontermutter (Q). 8. (SIEHE ABBILDUNG 8) Befestigen Sie den Korb (H) am Griff (F). Legen Sie die Unterlegscheibe (N) auf den Bolzen (L) und schieben Sie beide Bolzen durch die Befestigungslöcher des Griffs (F). Setzen Sie die Laschen des Korbes (H) auf die Schrauben (L) und legen Sie dann die Unterlegscheibe (N) auf beide Schrauben. Befestigen Sie den Korb mit den Sechskantmuttern (M). (SIEHE ABBILDUNG 9) Legen Sie die Gummischeibe (T) in das weibliche Ende der Wasserkupplung an der Schlauchtrommel (D). Befestigen Sie ein Ende des Vorlaufschlauches (G) an der Wasserkupplung der Schlauchtrommel (D) Befestigen Sie das andere Ende des Vorlaufschlauches (G) am Wasserzulaufzapfen. Befestigen Sie den Gartenschlauch an den Gartenschlauch mit Gewinde und wickeln Sie den Gartenschlauch um die Schlauchtrommel (D). ...
