Inhaltszusammenfassung für Kane KANE-CO2

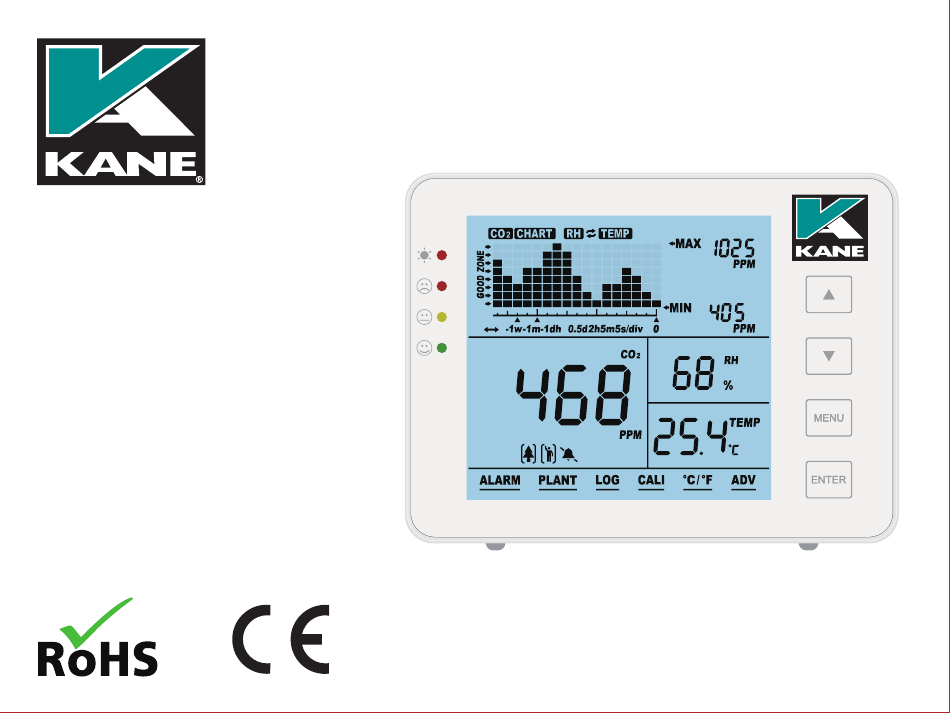

- Seite 1 KANE-CO2 Indoor Carbon Dioxide Monitor Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Erste Schritte Packliste Funktionen im Überblick Übersicht Allgemeine Bedienung und Einstellungen Bedienungsanleitung LCD-Anzeige Trenddiagramm Anzeige Max/Min Funktionen des Hauptmenüs Spezifikationen Anhang... -
Seite 3: Erste Schritte
Erste Schritte Vielen Dank für den Kauf! Dieses Produkt kann zur Überwachung der CO2 Konzentration, der relativen Feuchte, der Temperatur sowie der Raumluftqualität verwendet werden. Packliste • CO2-Monitor-Einheit • USB-Kabel für Stromversorgung • Benutzer-Handbuch • Netzadapter Funktionen im Überblick • Grosses Display •... -
Seite 4: Übersicht
Übersicht Zeichnungsskizze und Komponentenliste Punkt Beschreibung Punkt Beschreibung Vorderseite Guter Wert Unterer Wert Schaltfläche USB Anschluss Schaltfläche Loch für Aufhängung Schaltfläche Loch für Schrauben Schaltfläche Loch für Summer Betriebsanzeige Label Oberer Wert Löcher für Sensoren... -
Seite 5: Allgemeine Bedienung Und Einstellungen
Bedienung und Einstellungen - Verwenden Sie das mitgelieferte USB-Kabel, um das Gerät anzuschliessen. Ihr Gerät ist einsatzbereit sobald der Countdown abgeschlossen ist. Siehe S. 3. - Benutze um zwischen Zeitachse und CO2/RH/TEMP zu wechseln. Das Trend- Diagramm zeigt die Verlaufsaufzeichnungen für jeden der drei Parameter an. Siehe S. 5. - Auf Werkseinstellungen zurücksetzen: 3 Sek. -
Seite 6: Lcd Display
LCD Display Item Name Item Name CO2/RH/TEMP Diagramm Pflanzen-Modus Max Wert des Diagramms Personen-Modus Min Wert des Diagramms Akustischer Alarm ein/aus RH (Feuchtigkeit) CO2 Wert in ppm TEMP (Temperatur in C / F) Zeigt die Zeitspanne des Diagramms Hauptmenü... -
Seite 7: Trenddiagramm Anzeige
Trenddiagramm Anzeige Das Trenddiagramm zeigt die bisherigen Messwerte für jeden der drei Parameter (CO2/RH/Temp). Es gibt 4 Modi, die mit der Taste umgeschaltet werden können: CO2, TEMP, RH und “Wechselsymbol” (-> durchläuft automatisch CO2/Temp/RH). Drücke Drücke Drücke Drücke Drücke um die verfügbaren Zoom-Stufen für jeden Parameter umzuschalten (Minute/Stunde/Tag/Woche) Drücke Drücke... -
Seite 8: Max/Min
Unten finden Sie eine Tabelle mit den verfügbaren Zoom-Stufen für alle Parameter CO2/RH/Temp, sowie die Dauer der einzelnen Unterteilungen für die entsprechenden Stufen: Zoom Stufe (Zeitspanne) Zeit pro Division 1M(Minute) 5sek/div 1H(Stunde) 5m/div 1D(Tag) 2h/div 1W(Woche) 0.5d/div Max/Min In der oberen rechten Ecke der Anzeige befinden sich zwei numerische Indikatoren: MAX und MIN. -
Seite 9: Funktionen Des Hauptmenüs
Funktionen des Hauptmenüs Das Hauptmenü kann geöffnet werden, indem Sie auf drücken. ändert die Auswahl, wobei ein unterstrichener, blinkender Balken die aktuelle Auswahl zeigt. Kein Drücken irgendeiner Drücke Drücke Taste während 1 Minute Drücke Drücke Drücke Drücke Drücke Drücke... - Seite 10 Um eine Funktion auszuwählen, drücken Sie während sie vom blinkenden Balken unterstrichen ist. Beachten Sie, dass nach 1 Minute Inaktivität das Hauptmenü verschwindet und das Gerät in den Normalzustand zurückkehrt. Beschreibung Funktion Drücke (Hauptoberfläche) Drücke Drücke (Hauptoberfläche) ALARM Wenn ALARM anzeigt, wird ein akustischer Alarm ertönen, sobald die CO2- Grenze des Hoch- oder Niedrigwerts erreicht ist.
- Seite 11 Beschreibung Funktion Drücke Drücke , jetzt blinkt 2. Spalte rechts Drücke Drücke Drücke , jetzt blinkt 3. Spalte rechts, usw. Drücke Drücke Diese Funktion ermöglicht es Ihnen, historische Datensätze einzusehen.
- Seite 12 Funktion Beschreibung Drücke für 3 Sekunden Drücke bis Ton ertönt Haupt- oberfläche (Temperatur Anzeige) CALI (CO2 Level Anzeige) Drücke um zurückzukehren Platzieren Sie das Gerät vor Kalibrierung mindestens 20 Minuten bei geöffneten Fenstern oder Draussen, um eine Atmosphäre mit 400ppm CO2 zu erreichen. Warten Sie bis der CO2-Messwert stabil ist und befolgen Sie anschließend die obigen Schritte zur Kalibrierung.
- Seite 13 Beschreibung Funktion Drücke Drücke Drücke Drücke Drücke Drücke Drücke Drücke Drücke Drücke ENTER Verwenden Sie diese Funktion, um hohe und niedrige Alarmwerte des Personen- Modus (0) sowie die erste Option des Pflanzen-Modus (1) einzustellen. Die oberen und unteren Alarme für die Optionen 2-9 des Pflanzen-Modus sind nicht einstell- bar.
-
Seite 14: Spezifikationen
Spezifikationen Typische Testkonditionen: Umgebungstemp.: 23 3°C, RH=50%~70%, Höhe= 0~10 Meter Messung Spezifikationen Betriebstemperatur 0°C ~ 50°C (32°F ~ 122°F) Lagerungstemperatur -20°C ~ 60°C (-4°F ~ 140°F) Relative Feuchtigkeit 0-95% (nicht kondensierend) CO2 Messung Messungsbereich (0-5000)ppm Display-Auflösung 1ppm (0-1000); 5ppm (1000-2000); 10ppm (>2000) (0~3000)ppm: ±... - Seite 15 Temperaturmessung Betriebstemperatur 32°F ~ 195°F (0°C ~90°C) Display-Auflösung 0.1°F (0.1°C) Reaktionszeit <20 Minuten (63%) RH-(Feuchtigkeits-)Messung Messungsbereich 5~95% ±5% Genauigkeit Display-Auflösung 1% Haupt-Display，1% Max/Min Display Betriebsspannung DC(5±0.25)V Abmessungen 120*90*35mm Gewicht 170g (6.0oz) (ohne AC Adapter)
-
Seite 16: Eu Declaration Of Conformity
Please recycle WEEE-Reg.-Nr.: DE 17217267 packaging KANE and the KANE logo (registered in the UK and elsewhere) are trademarks of Kane Group Limited, used under licence. All other marks are trademarks of their respective holders. © 2021 Kane International Limited.
