Gossen MetraWatt SC30 Bedienungsanleitung

Technische Daten
Sicherheit und Umgebungsbedingungen
Niederspannungsrichtlinie
CE-Kennzeichnung
2006/95/EC
RoHS Richtlinie 2011/65/EU
Normen EN-IEC 61010-2-032:2012
WEEE Richtlinie 2012/19/EU
Die Sicherheit dieses Produkts ist unter den folgenden
Bedinungen gewährleistet:
Einsatzort innen
Höhe über NN bis zu 2000 m
Umgebungstemperaturen -10 °C ... +55 °C
Lagertemperaturen -20 °C ... +70 °C
Relative Luftfeuchte 5% ... 85%, ohne Betauung
Verschmutzungsgrad 2
Schutzart IP20
Technische Kennwerte
Norm IEC 61869-2:2012
Thermischer
Bemessungs-Kurzzeitstrom (Ith): 60 x Ipr / 1s
Bemessungs-Stoßstrom (Idyn) 2,5 x Ith
Thermischer Bemessungs-
Dauerstrom (Icth) 100%
Bemessungsisolationspegel 0,72/3/-kV
Bemessungsfrequenz 50/60 Hz
Isolierstoffklasse mind. A (105 °C)
Werkstoff UL94: V2
Der Stromwandler ist nur für isolierte Primärleiter geeignet.
Typenspezifische technische Kennwerte
SC30 SC40-B SC40-C
Geeignet für Kabel-
18 mm 18 mm
durchmesser (ø)
.../1A
Länge der
sekundären 3 m 3 m
Leitungen für 0,5 mm²
ungefähres Gewicht 200 g 360 g
.../5A
Länge der
sekundären / 0,5 m
Leitungen für
1,5 mm²
ungefähres Gewicht / 300 g
GmbH behält sich ohne vorherige Ankündigung das
Gossen Metrawatt
Recht auf Produktänderungen zu Optimierungszwecken vor.
Sicherheitsanweisungen
Jegliche Einbau-, Inbetriebnahme- und Wartungsarbeiten an
diesem
Elektrofachkräften durchgeführt werden, die mit den gültigen
Sicherheitsvorschriften vertraut sind. Diese Anleitung setzt
voraus, dass der Leser über ausreichend elektrotechnische
Kenntnisse verfügt, um den Inhalt des Dokuments zu
verstehen.
Allgemein
Die Kabelumbau-Stromwandler der Serie SC sind nur zum
Messen
ausschließlich für die Montage an isolierten primären Leitern
in wettergeschützter und trockener Umgebung ausgelegt.
Zeichenerklärung
SC50-E SC50-L
2x
28 mm 42 mm
42 mm
3 m 5 m 5 m
310 g 525 g 725 g
0,5 m 3 m 3 m
250 g 650 g 850 g
Stromwandler dürfen nur von qualifizierten
in Wechselstromnetzen geeignet.
Dieses Produkt wurde nach der Norm EN-IEC 61010-
2-032:2012 entwickelt und erfüllt
Anforderungen der Niederspannungs-Richtlinie
2006/95/EC.
Schließen Sie dieses Gerät nicht an UNISOLIERTE
GEFÄHRLICHE STROM FÜHRENDE Leitungen an
oder trennen Sie es nicht von solchen. Das könnte zu
Elektroschocks, Verbrennungen oder Lichtbogen-
überschlag führen.
Lesen Sie diese Installationsanleitung vollständig
durch, bevor Sie dieses Produkt
Unsachgemäße Handhabung von
Anlagen kann zu Gesundheitsgefährdungen oder
Lebensgefahr für Mensch oder Tier führen!
Der Sekundärkreis des Stromwandlers darf unter
keinen Umständen geöffnet sein,
Stromwandler geschlossen ist und Strom durch den
Primärkreis fließt. Bei „Offenbetrieb"
Stromwandlers können hohe Spannungen an den
Sekundärklemmen induziert werden.
RoHS Richtlinie 2011/65/EU
Gossen Metrawatt GmbH bestätigt, dass nur amtlich
zugelassene Zulieferteile in unseren Erzeugnissen
eingesetzt werden, deren technische Kennwerte die
Vorgaben der EU Richtlinie zum eingeschränkten
Gebrauch bestimmter Gefahrenstoffe erfüllen oder
übertreffen.
WEEE Richtlinie 2012/19/EU
Das durchgestrichene Abfalleimer-Symbol gibt an,
dass das Produkt nicht mit dem normalen Hausmüll
entsorgt werden darf. Wenden Sie
Entsorgung an eine offizielle Recyclingstelle.

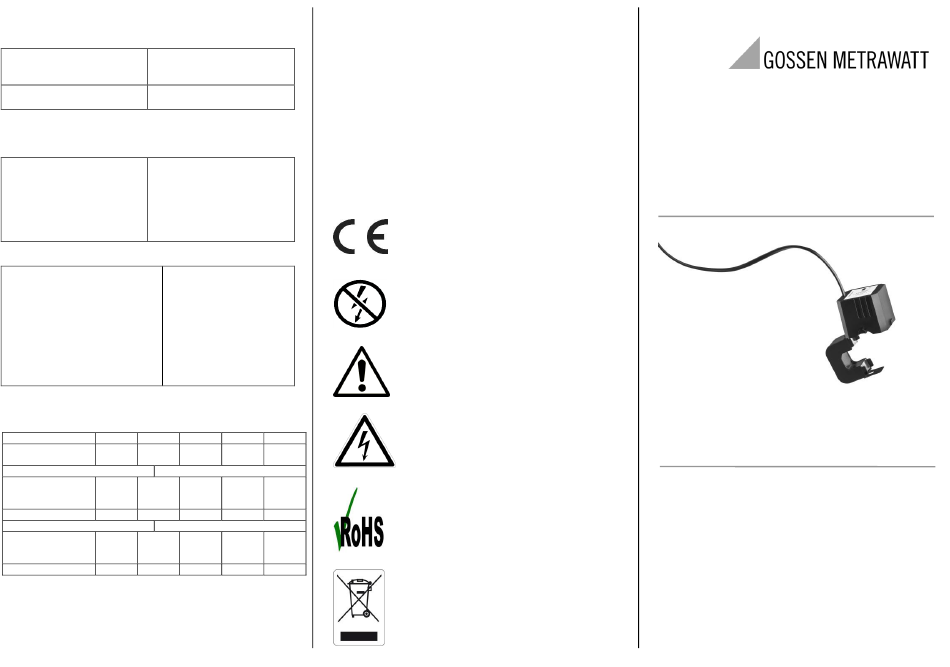

Bedienungsanleitung
SC30, SC40-B/-C,
SC50-E, SC50-L
Sie sind
Kabelumbau-Stromwandler
daher die
installieren.
elektrischen
Lesen Sie die Installationsanleitung vor dem Gebrauch des
wenn der
Geräts vollständig durch!
des
