timkid CLEXO Montageanleitung Seite 2

ALLE TEILE FÜR DIE MONTAGE VON CLEXO
1x Stütze für Tischplatte
2x Fußstützen

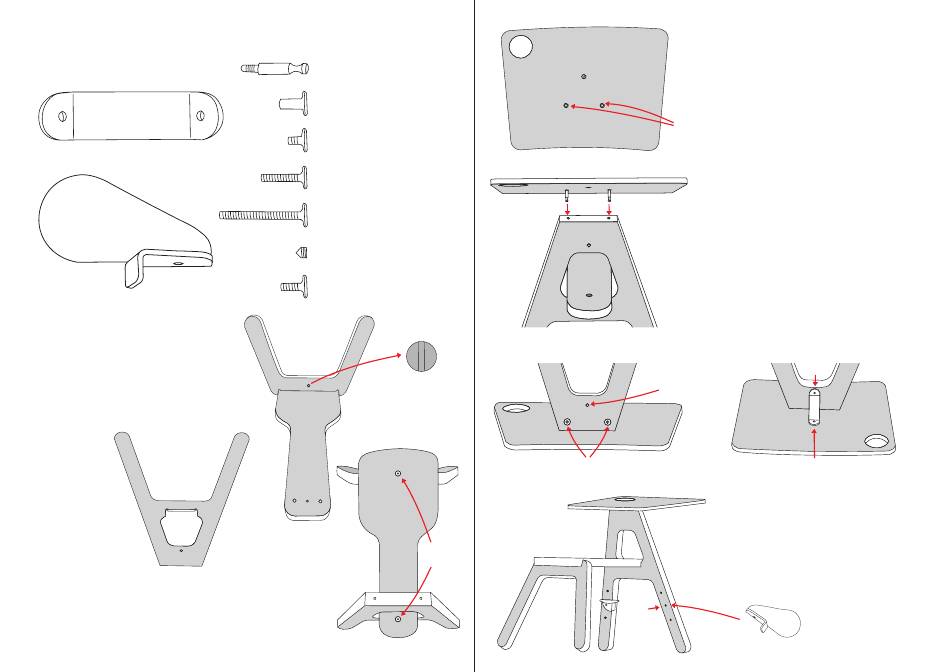

AUFBAUANLEITUNG
Einsetzen des Hinterbeines.
Fixierung mit Querbolzenmutter
(ist bereits im Bein vorhanden)
WICHTIG! Die Mutter muss nach innen
zeigen, der Schlitz muss senkrecht stehen.
Genauso mit dem vorderen Bein verfahren.
Mit den Schrauben E die Sitzplatte
festschrauben.
A 2x Bolzen für Befestigung
der Tischplatte
B 1x Hülsenmutter
C 1x für Stütze zur
Tischplatte 6x10 mm
D 1x für Befestigung der
Tischstütze 6x25 mm
E 2x für Befestigung der
Sitzplatte 6x50 mm
F 2x Madenschrauben
G 2x für Fußstütze
6x15 mm
E
Die beiden Bolzen
Tischplatte schrauben.
A
Tischplatte mit den Bolzen in Bohrungen
einführen bis diese gut aufliegt.
Madenschrauben
Hülsenmutter
Schraube D
und Hülsenmutter
Schraube C
in die Tischplatte schrauben
B
F
Mit den Schrauben
in die gewünschte Höhe festschrauben.
G
A in die
F einschrauben
B von innen einstecken
mit Tischstütze
B verbinden
mit der Tischstütze
D
C
G die Fußstützen
FERTIG!
