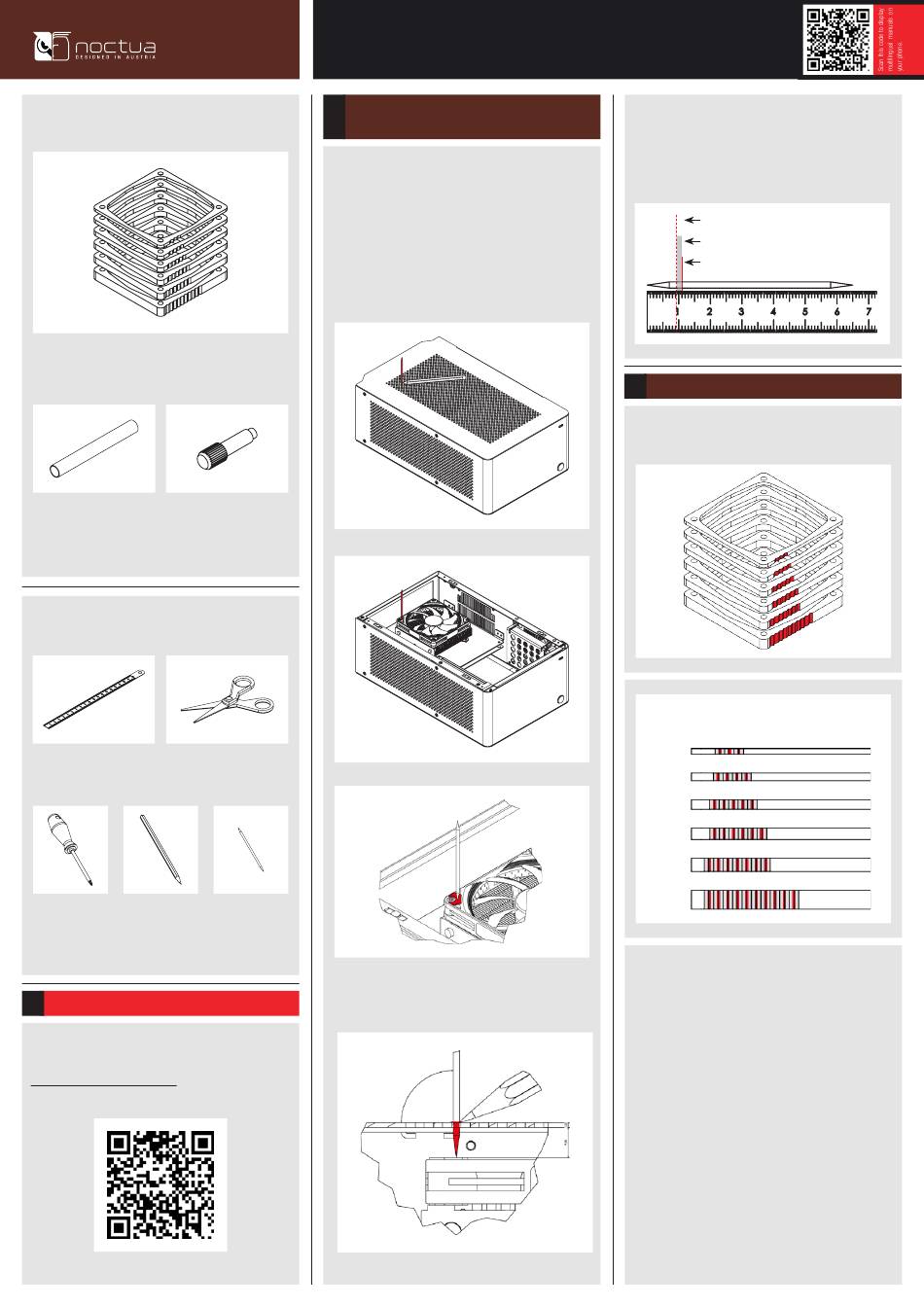

Noctua NA-FD1 Montageanleitung

Benötigte Montageteile:
7x Schaumstoffrahmen:
NA-FDS1 (3mm), NA-FDS2 (4mm), NA-FDS3 (5mm),
NA-FDS4 (6mm), NA-FDS5 (7mm), 2x NA-FDS6 (10mm)
4x NA-FDT1 4x NA-FDB1
Kunststoffröhrchen Metallbolzen
(Lieferumfang 16 Stück für
zukünftige Montagen)
Erforderliche Werkzeuge (nicht mitgeliefert):
Lineal, Meterstab
oder Maßband
Philips PH2 Stift
Schraubendreher
oder
vergleichbares
! Video-Anleitung
Für eine Video-Anleitung rufen Sie bitte folgende URL auf
oder scannen Sie folgenden Code:
https://noctua.at/de/na-fd1/video
NOCTUA NA-FD1
MONTAGEANLEITUNG
Messen des Abstands zwischen
1
Lüfter und Gehäuseblech
Bitte assemblieren Sie zunächst das komplette System und
montieren Sie den NH-L9 Kühler wie im Handbuch beschrie-
ben. Nehmen Sie anschließend einen Zahnstocher (oder ein
vergleichbares gerades Objekt, das dünn genug ist, um es
durch das Lochblech des Gehäuses zu stecken) und stecken
Sie ihn direkt oberhalb einer der Ecken des Lüfters durch
das Lochblech, bis der Zahnstocher das integrierte Anti-
Vibrations-Pad des Lüfters in einem 90°-Winkel berührt.
Schere
Zahnstocher oder
vergleichbares
gerades,
dünnes Objekt
Markieren Sie die Position des Gehäuse-Lochblechs mit
einem Stift.
90°-Winkel
Messen Sie die Distanz zwischen der Markierung und der
Spitze des Zahnstochers. Messen Sie anschließend die
Dicke des Gehäuseblechs und ziehen Sie diese von der
zuvor gemessenen Distanz ab, um die Zielhöhe für die Luft-
führung zu ermitteln.
Zielhöhe für die Luftführung
Dicke des Gehäuse-Lochblechs
Markierte Position des Gehäuse-Lochblechs
Auswahl der Schaumstoffrahmen
2
Das NA-FD1 Set beinhaltet folgende Rahmen:
3mm, 4mm, 5mm, 6mm, 7mm, 10mm (2x)
Anzahl der Einkerbungen = Stärke in Millimeter
3mm
4mm
5mm
6mm
7mm
10mm
Bitte wählen Sie den bzw. die Rahmen gemäß der in Schritt 1
ermittelten Zielhöhe. Die Rahmen können kombiniert werden,
um jede beliebige Höhe zwischen 5 und 45mm (in 1mm-
Schritten) zu erreichen. Wenn Sie z.B. eine Zielhöhe von
16mm ermittelt haben, kombinieren Sie bitte einen 10mm und
den 6mm Rahmen. Wenn Ihre Zielhöhe 25mm beträgt, kom-
binieren Sie beide 10mm und den 5mm Rahmen. Die Mini-
malhöhe beträgt aufgrund der Höhe der Montagebolzen 5mm.
Für optimale Ergebnisse sollte nach der Montage kein Spalt
zwischen der Luftführung und dem Gehäuseblech bestehen.
Wenn dieses seitlich aufgeschoben wird (normal zur Luft-
stromrichtung des Kühlers), kann es jedoch erforderlich sein,
einen Spalt von 1-2mm in Kauf zu nehmen, damit der oberste
Rahmen beim Aufschieben des Blechs nicht verschoben oder
verformt wird.
