WilTec 61852 Bedienungsanleitung
Universal-biegegerät
Bedienungsanleitung
Universal-Biegegerät
61852, 61899

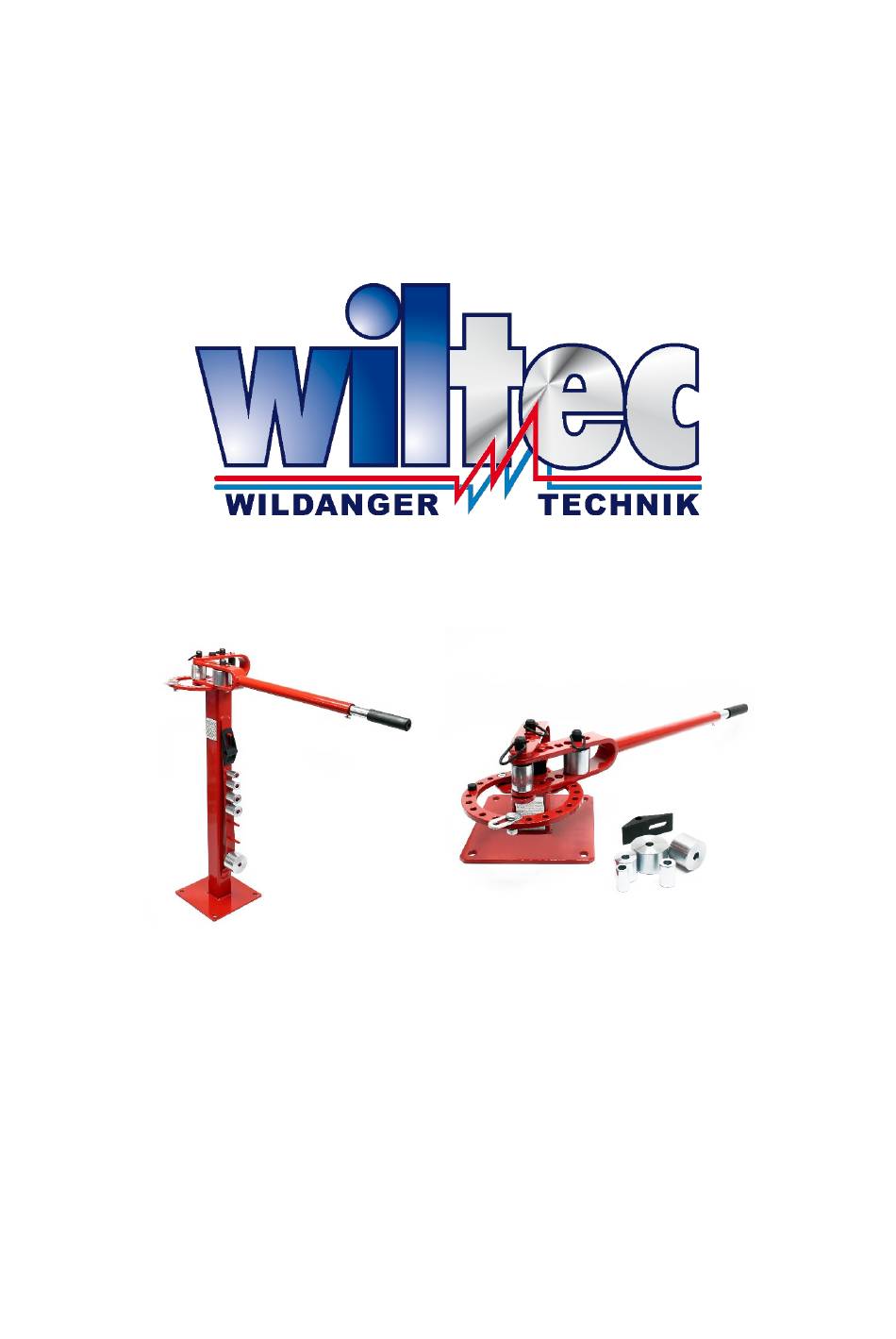

Abbildung ähnlich, kann je nach Modell abweichen
Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Verwandte Anleitungen für WilTec 61852
Inhaltszusammenfassung für WilTec 61852
- Seite 1 Bedienungsanleitung Universal-Biegegerät 61852, 61899 Abbildung ähnlich, kann je nach Modell abweichen Bitte lesen und beachten Sie vor der Inbetriebnahme die Bedienungsanleitung und Sicherheitshinweise Technische Änderungen vorbehalten! Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen.
- Seite 2 ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung kopiert oder in sonstiger Form vervielfältigt werden. Alle Rechte bleiben vorbehalten. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benut- zerhandbuch oder den Anschlussdiagrammen.
- Seite 3 12,7 (3 Biegeformen) 25,4 (D1~1″) / 31,75 (D1~1¼″) / 38,1 (D1~1½″) / 44,45 (D1~1¾″) Biegeform/Matrizen (㎜) 50,8 (D2 ~2″) / 63,5 (D1~2½″) / 76,2 (D3~3″) Biegeradius (㎜) 0–2000 © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 3 http://www.WilTec.de http://www.aoyue.eu 2021-1...
- Seite 4 Anwendung und Pflege des Biegegeräts • Verwenden Sie das Gerät nicht mit übermäßiger Kraft. Geräte und Werkzeuge funktionieren sicherer und zuverlässiger, wenn sie für ihren vorgesehenen Zweck verwendet werden. Stellen © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 4 http://www.WilTec.de http://www.aoyue.eu...
- Seite 5 Anschlagblock und Biegewerkzeug abrutschen kann. Sonst können schwere Verletzungen verursachte werden. Hauptbauteile und Zubehörteile Buchstabe Bezeichnung Anz. Basis Bügelhebel Handgriff Biegehalterung Biegewerkzeug je 1 Anschlagbolzen M10×6 Stützbolzen M9×11 Anschlagblock Langer Abstandhalter Winkelbiegeblock © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 5 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 6 • Überprüfen Sie regelmäßig, ob die Schubvorrichtung noch festsitzt. Sichern Sie sie bei Bedarf wieder. • Stellen Sie sicher, dass der Handgriff (17) ordnungsgemäß installiert worden ist. © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 6 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
-
Seite 7: Bedienung
5. Um den Biegebereich zu begrenzen, montieren Sie den Anschlagbolzen (11) in die entspre- chende Bohrung im Außenring des Biegewinkels (Abb. 5). 6. Biegen Sie Ihr Werkstück, indem Sie den Griff zu sich ziehen (Abb. 5). © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 7 http://www.WilTec.de... - Seite 8 2. Wählen Sie abhängig vom gewünschten Winkel und dem Verhältnis zwischen dem Winkelbie- geblock (18) und dem Bügelhebel (15) zwei Biegewerkzeuge aus, die das Werkstück richtig gegen den Winkelbiegeblock halten, und installieren Sie sie dann wie in Abb. 7 dargestellt. © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 8 http://www.WilTec.de...
- Seite 9 Griffe sauber, trocken und frei von Öl und Schmiermitteln. • Schmieren Sie die beweglichen Teile des Biegegeräts regelmäßig. • Überprüfen Sie das Biegegerät regelmäßig auf beschädigte oder abgenutzte Teile hin. © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 9 http://www.WilTec.de http://www.aoyue.eu 2021-1 http://www.teichtip.de...
- Seite 10 Stützbolzen 26 Biegewerkzeug 7,62 cm (3″) Wichtiger Hinweis: Nachdruck, auch auszugsweise, und jegliche kommerzielle Nutzung, auch von Teilen der Anleitung, nur mit schriftlicher Genehmigung, der WilTec Wildanger Technik GmbH. © by WilTec Wildanger Technik GmbH Artikel 61852, 61899 Seite 10 http://www.WilTec.de...
