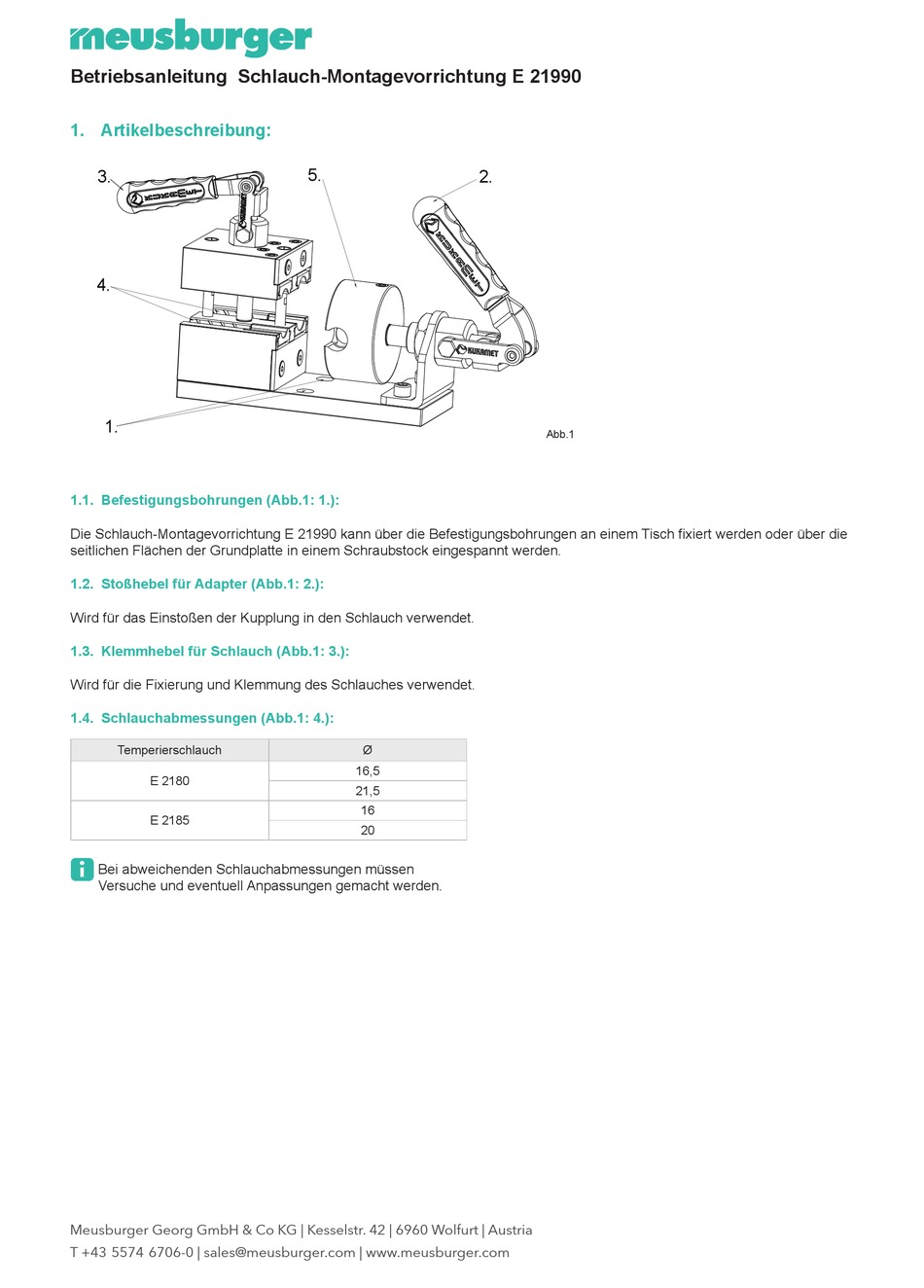

Meusburger E 21990 Betriebsanleitung

Betriebsanleitung Schlauch-Montagevorrichtung E 21990
1. Artikelbeschreibung:
3.
4.
1.
1.1. Befestigungsbohrungen (Abb.1: 1.):
Die Schlauch-Montagevorrichtung E 21990 kann über die Befestigungsbohrungen an einem Tisch fixiert werden oder über die
seitlichen Flächen der Grundplatte in einem Schraubstock eingespannt werden.
1.2. Stoßhebel für Adapter (Abb.1: 2.):
Wird für das Einstoßen der Kupplung in den Schlauch ver wendet.
1.3. Klemmhebel für Schlauch (Abb.1: 3.):
Wird für die Fixierung und Klemmung des Schlauches ver wendet.
1.4. Schlauchabmessungen (Abb.1: 4.):
Temperierschlauch
E 2180
E 2185
E
Bei abweichenden Schlauchabmessungen müssen
Versuche und eventuell Anpassungen gemacht werden.
Meusburger Georg GmbH & Co KG | Kesselstr. 42 | 6960 Wolfurt | Austria
T +43 5574 6706-0 | sales@meusburger.com | www.meusburger.com
5.
Ø
16,5
21,5
16
20
2.
Abb.1
