Meister 10471373 Bedienungsanleitung
Werkbank mit licht
Verwandte Anleitungen für Meister 10471373
Inhaltszusammenfassung für Meister 10471373

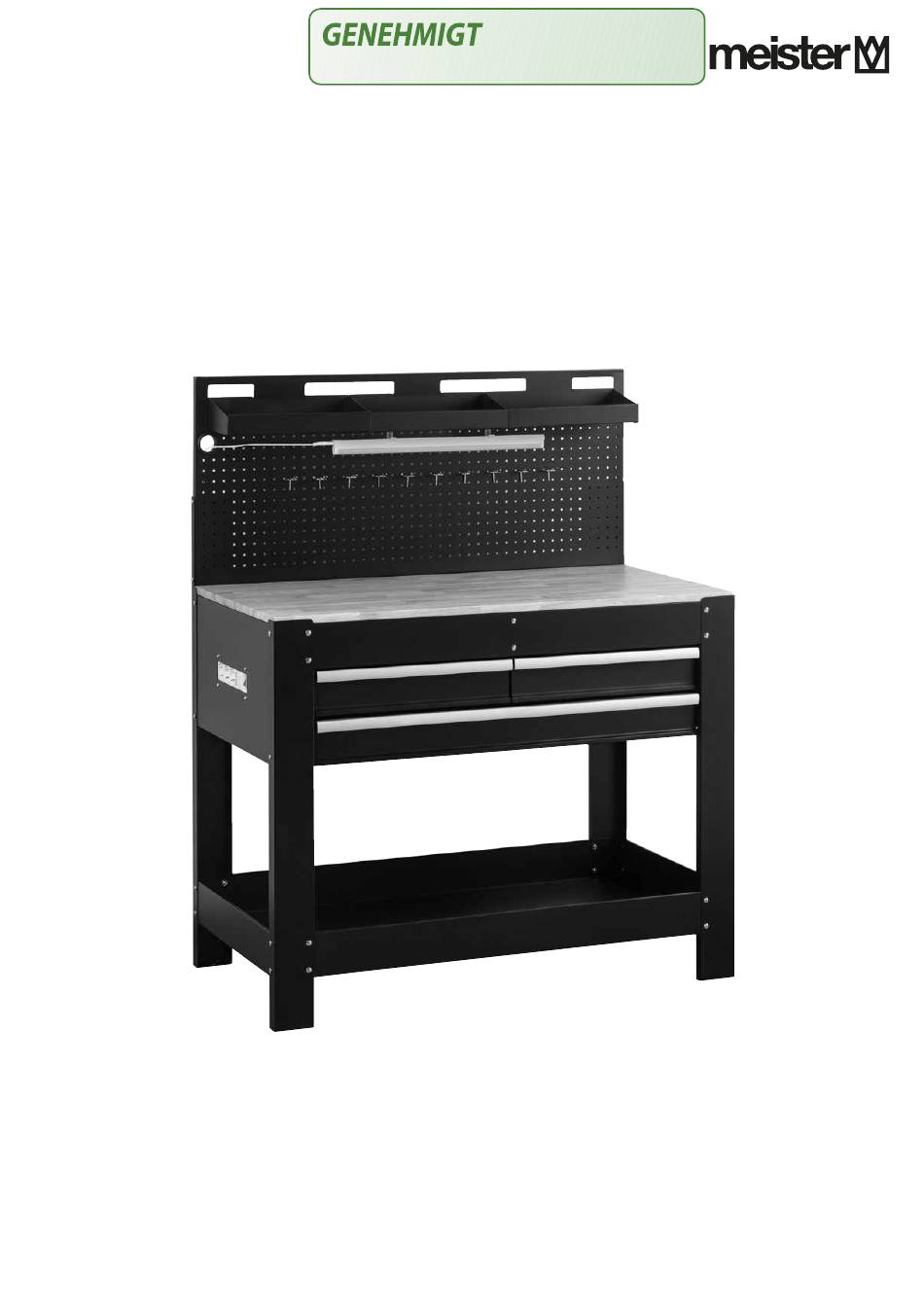

- Seite 1 Werkbank mit Licht Von Weinhold , 13:12, 27.04.2021 Bedienungsanleitung • 114 x 61 x 140 cm • Mit 3 Schubladen • Rückwand und Ablage Nr. WU9079800...
- Seite 2 Inhaltsverzeichnis Sicherheitshinweise....Teileliste....... Montageanleitung....6-11 Pflege und Wartung....
-
Seite 3: Sicherheitshinweise
Wichtig! Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie das Produkt aufbauen oder benutzen. Bewahren Sie die Bedienungsanleitung auf. Falls Sie das Produkt weitergeben, geben Sie die Bedienungsanlei- tung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen und zu Schäden am Produkt oder Gerät führen. -
Seite 4: Teileliste
Teileliste Bezeichnung Spezifikation Anzahl Stecktafel Bein hinten links Bein hinten rechts Rückwand kleine Schublade Blende rechts verschiebbare Blende rechts große Schublade untere Ablage Frontplatte große Schublade Bein vorne rechts Bein vorne links vordere Blende Blende links (vormontierte Steckdose) verschiebbare Blende links verschiebbare Blende mittig Arbeitsplatte aus Massivholz Werkzeugkasten... -
Seite 5: Montageanleitung
Montageanleitung Vorbereitung: Kontrollieren Sie vor der Montage der Werkbank, ob alle Teile vollständig und unbeschädigt sind. Sie benötigen zum Aufbau einen Phillips Schraubendreher und Schraubenschlüssel 6 mm,10 mm. 6 mm · 10 mm Empfehlung: Zur Vermeidung von Beschädigungen, sollten Sie die Werkbank mit 2 Personen montieren. - Seite 6 Schritt 1 Verbinden Sie die untere Ablage (9) und die Beine vorne links und rechts (11 rechts / 12 links) sowie die Beine hinten links und rechts (2 links / 3 rechts) wie unten gezeigt. Hinweis: Ziehen Sie die Schrauben noch nicht an. Erforderliche Schrauben: A, M6 x 12 mm, x16 C, M6 Mutter, x16 Schritt 2...
- Seite 7 Schritt 3 Befestigen Sie die verschiebbare Blende links (15) und die verschiebbare Blende rechts (7) wie unten gezeigt an der Außenseite des Beins. Hinweis: Bei der Installation wird die Führung zur Seite des vorderen Beins herausgezogen. Ziehen Sie die Schrauben noch nicht an. Erforderliche Schrauben: D, M4 x 8 mm, x8 E, M4 Mutter, x8 Schritt 4...
- Seite 8 Schritt 5 Die verschiebbare Blende mittig (16) auf der Vorder- und Rückseite befestigen. (Die Führungsschiene wird nach vorne gezogen.) Dann ziehen Sie alle Schrauben fest. Erforderliche Schrauben: A, M6 x 12 mm, x4 C, M6 Mutter, x4 Schritt 6 Platzieren Sie die Arbeitsplatte aus Massivholz (17) wie in der Abbildung dargestellt. Hinweis: Nach der Platzierung stellen Sie sicher, dass die Arbeitsplatte eben ist.
- Seite 9 Schritt 7 Befestigen Sie die Stecktafel (1) auf der Arbeitsplatte mit vier Schrauben (B). Erforderliche Schrauben: B, M6 x 10 mm, x4 Schritt 8 Setzen Sie mit Schrauben (B) und Muttern (C) die kleine und große Schublade zusammen, und setzen Sie dann die kombinierte Schublade in die Werkbank ein. Erforderliche Schrauben: B, M6 x 10 mm, x25 C, M6 Mutter, x25...
- Seite 10 Schritt 9 Installieren Sie die Klemmen (22) mit Schrauben (D) und Muttern (E) waagerecht. Die rechte Klemme muss mindestens 200 mm vom rechten Rand der Stecktafel entfernt sein. Wir empfehlen, den Achsabstand der beiden Klemmen bei ca. 350 mm zu halten, und stellen Sie nachher sicher, dass die Lampe mittg in den Klemmen sitzt.
-
Seite 11: Pflege Und Wartung
Schritt 11 Befestigen Sie die Stecktafel (1) auf der Arbeitsplatte mit vier Schrauben (B). Pflege und Wartung Reinigen Sie die Werkbank mit einem feuchten Tuch und einem milden Reinigungsmittel. Verwenden Sie niemals lösungsmittelhaltige, alkalische oder saure Reinigungsmittel, da dies zu Schäden führen kann. Kontrollieren Sie regelmäßig alle Schrauben und ziehen diese bei Bedarf nach. - Seite 12 Diese Druckschrift einschließlich aller ihrer Teile ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der Conmetall Meister GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektronischen Systemen.
