infactory ZX-7109-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses CO -Messgerätes. Dank ihm
2
werden Sie von nun an gewarnt, wenn die Kohlendioxid-Werte
über den kritischen Grenzwert steigen. Und auch Uhrzeit,
Temperatur und relative Luftfeuchtigkeit haben Sie im Blick.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues CO
Messgerät optimal einsetzen können.
Lieferumfang
•
CO -Messgerät
2
• Knopfzelle
•
USB-Stromkabel
•
Bedienungsanleitung
Optionales Zubehör
• Ersatzbatterie CR2032
•
USB-Netzteil
Technische Daten
Per USB 5 V DC 1,2 A
Stromversorgung
Knopfzelle CR2032 3 V
400 ‒ 5.000 PPM (+/- 50
Messbereich CO
2
PPM / 5 %)
0 ‒ 50 °C (+/- 1 °C)
Messbereich Temperatur
Messbereich relative
20 ‒ 99 % (+/- 5 %)
Luftfeuchtigkeit
Leistungsaufnahme 6 W
Schutzklasse III, Schutz
durch Kleinspannung
Maße 80 x 76 x 40 mm
Gewicht 166 g
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

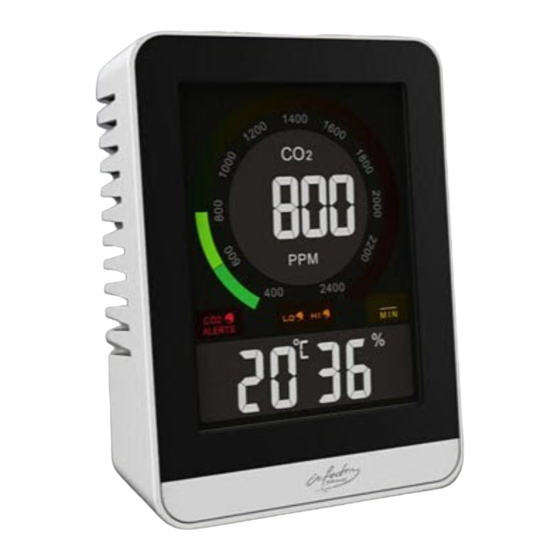

CO -Messgerät mit Alarm
2
Uhrzeit, Wecker, Temperatur- und Luftfeuchtigkeits-Anzeige
Produktdetails
4
1
-
2
2 5
3
1. Symbol oberer Grenzwert
2. Symbol unterer Grenzwert
3. Temperatur / relative Luftfeuchtigkeit
4. CO -Konfort-Anzeige
2
5. Maximal-/Minimal-Wert
•
Rückseite: Batteriefach, Aufhänge-Öse
•
Oben: Max/Min-Taste, Alerts-Taste, Down-Taste, Up-Taste,
Mode-Taste
Inbetriebnahme
1. Schutzfolie von Batterien entfernen
Öffnen Sie das Batteriefach auf der Rückseite des Messgerätes
und entfernen Sie die Schutzfolie über der Batterie. Schließen
Sie das Batteriefach wieder.
HINWEIS:
Die Batterie sorgt dafür, dass Ihre Einstellungen
erhalten bleiben, wenn Sie das Messgerät von der
Stromversorgung per USB trennen.
2. Mit Stromversorgung verbinden
Verbinden Sie das USB-Stromkabel mit dem Messgerät und
einer geeigneten USB-Stromquelle oder einem USB-Netzteil
(nicht im Lieferumfang enthalten). Das Messgerät ist
eingeschaltet, sobald es mit Strom versorgt wird.
Bedienungsanleitung – Seite 1
Tasten-Funktionen
1. Mode-Taste
•
Im Normal-Modus drücken, um Zeit oder Temperatur und
Luftfeuchtigkeit anzuzeigen.
•
Im Normal-Modus gedrückt halten, um in den Einstellungs-
Modus zu gelangen.
2. Up-Taste
8
6
•
Im Normal-Modus drücken, um den Wecker ein- oder
auszuschalten.
7 9
•
Im Normal-Modus gedrückt halten, um Hintergrund-
Beleuchtung einzustellen.
•
Im Einstellungs-Modus gedrückt halten, um beim Einstellen
die Werte schnell zu erhöhen.
3. Down-Taste
6. CO2-Alarm-Symbol
•
Im Normal-Modus drücken, um Temperatur-Einheit zwischen
7. Wecker-Symbol
Grad Celsius und Fahrenheit zu wechseln.
8. Uhrzeit
•
Im Normal-Modus gedrückt halten, um CO
9. Wechselnde
einzustellen.
Anzeige aktiviert
•
Im Einstellungs-Modus gedrückt halten, um beim Einstellen
die Werte schnell zu verringern.
4. Alerts-Taste
•
Im Normal-Modus drücken, um den Alarm für den oberen
CO
•
Im Normal-Modus gedrückt halten, um den oberen und den
unteren CO
5. Max./Min.-Taste
•
Im Normal-Modus drücken, um Maximal- und Minimal-Werte
für CO
überprüfen.
•
Im Normal-Modus gedrückt halten, um Messwerte zu
löschen.
Verwendung
1. Display-Anzeigen
Drücken Sie die Mode-Taste, um die verschiedenen Display-
Anzeigen durchzuschalten: nur Uhrzeit ‒ nur Temperatur/
relative Luftfeuchtigkeit ‒ abwechselnd Uhrzeit und Temperatur/
relative Luftfeuchtigkeit
© REV1 – 30.06.2021 – EX:CR//TS
2
-Grenzwert ein- und auszuschalten.
2
-Grenzwert festzulegen.
2
, Temperatur und relative Luftfeuchtigkeit zu
2
ZX-7109-675
-Werte manuell
