SWARDMAN Electra Gebrauchsanleitung
Spindelmäher
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SWARDMAN Electra
Inhaltszusammenfassung für SWARDMAN Electra

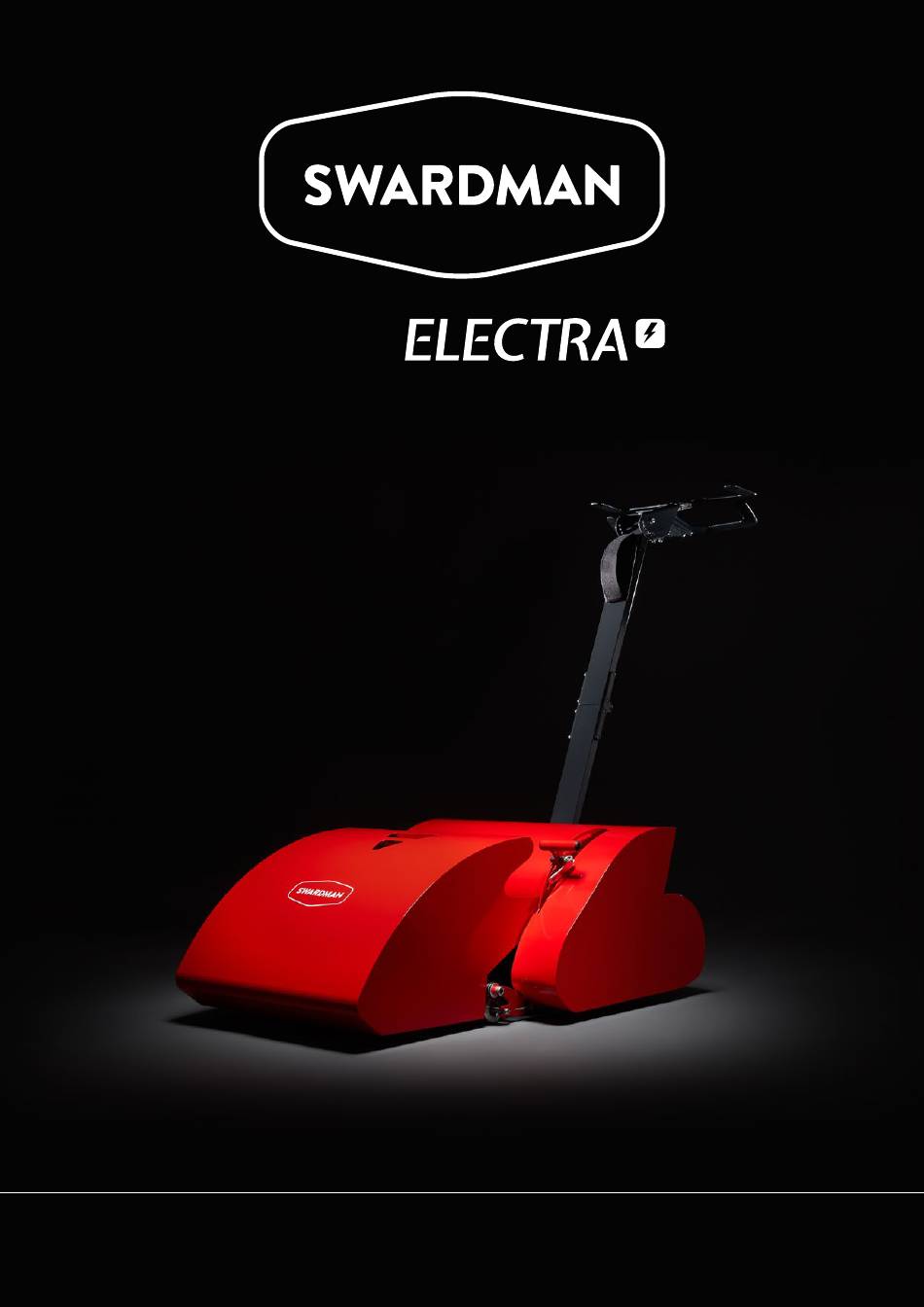

- Seite 1 GEBRAUCHSANLEITUNG - Spindelmäher...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Informationen Verpackungsinhalt Sicherheitshinweise für den handgeführten Spindelmäher Technische Daten Produktbeschreibung / Erläuterungen Inbetriebnahme Wartung Swardman sagt Danke Störungen und Fehlerbehebung Garantie Zubehör und Herstellerangaben Konformitätserklärung Produktbeschreibung und Gebrauch Technische Daten Erläuterungen zu den Abbildungen Nr. 1 und Nr. 2... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Gebrauchsanleitung aufmerksam von der ersten Seite bis zu der letzten Seite durch! Warnhinweise am Gerät: VORSICHT! GEBRAUCHSANLEITUNG GEFAHR DURCH HÄNDE UND FÜSSE LESEN! WEGFLIEGENDE VON DEN MESSERN GEGENSTÄNDE FERNHALTEN! DAS GERÄT NICHT STELLSCHRAUBE ABSTAND ZUM MAGNET AM GRIFF HEBEN GEFAHRENBEREICH HALTEN! -
Seite 5: Allgemeine Informationen
Instruktionen für Betrieb und Service können zum Verlust der Garantie führen. Der Swardman-Spindelmäher A 45S bzw. A 55S ist ausdrücklich zum Mähen von Rasenflächen mit weniger als 1 400 m2 oder für 100 Betriebsstunden pro Jahr im privaten Bereich bestimmt. Die Nutzung zu anderen Zwecken gilt als Widerspruch zum Nutzungszweck. -
Seite 6: Verpackungsinhalt
Verpackungsinhalt Verpackungsinhalt 1. Mäher 2. Grasfangkorb 3. Werkzeug 4. Ladegerät 5. Gebrauchsanleitung 6. Anleitung – Schnellstart Kreslil Materiál Polotovar SWARDMAN INDEX ZMĚNA DATUM PODPI Hmotnost Vytvořeno Měřítko 07.12.2017 Swardman vykres.idw Gebrauchsanleitung... -
Seite 7: Sicherheitshinweise Für Den Handgeführten Spindelmäher
1 400 m oder für 100 Betriebsstunden pro Jahr bestimmt. • Das Gerät darf nicht mit Zubehör verwendet werden, das nicht von Swardman genehmigt wurde. Die Nichteinhaltung dieses Hinweises kann zum Verlust der Garantie führen. • Der Mäher darf nicht für Flächen genutzt werden, die kein Rasen sind bzw. zu mehr als 20 % aus anderen Pflanzen als Gräsern bestehen. -
Seite 8: Handhabung
Start überprüfen, ob es zur Beschädigung von Teilen gekommen ist. Weist das Gerät nach dem anschließenden Start höhere Vibrationen auf, Gerät ausschalten und den Swardman-Service zu Rate ziehen. • Der Griff der austauschbaren Kassetten dient nicht zum Transportieren des Geräts, sondern ausschließlich zum Herausnehmen und Einlegen der Kassette. -
Seite 9: Technische Daten
Technische Daten Spindelmäher Electra 45 Electra 55 Bestellnummer A45 S A55 S Maximale Arbeitsgeschwindigkeit (km.h Arbeitsbreite der Spindel (cm) 44,5 54,5 Schnitthöhe (mm) 4 – 45 4 – 45 Schnittzahl/Meter (5-Messerspindel) Volumen des Grasfangkorbs (l) Gewicht (kg) Maximale Gesamtbreite (cm) -
Seite 10: Produktbeschreibung / Erläuterungen
Höheneinstellung der Lenksäule Schnellspannschraube Bedienhebel des Mähwerks Hebel zur Schnitthöheneinstellung Seitenabdeckung des Steuermechanismus Abbildung 2 Positionseinstellung des Lenkgriffes Anschlussstecker Hauptschalter Stellschraube für Schnitthöhe Hinterwalze mit Differenzial Kreslil Materiál Polotovar SWARDMAN INDEX ZMĚNA DATUM PODPIS Hmotnost Vytvořeno Měřítko 07.12.2017 Swardman vykres.idw Gebrauchsanleitung... - Seite 11 LED 3 LED 2 LED 1 SPEED MENU Designed by Checked by Approved by Date Date SWARDMAN 09.01.2018 Edition Sheet 1 / 1 Drucktaste zur Geschwindigkeitsreduzierung Datenkabel Drucktaste zur Geschwindigkeitserhöhung Büchse für das Datenkabel Signalisierung des Ladevorgangs und Einstellung fortgeschrittener Funktionen Drucktaste „OK“...
-
Seite 12: Inbetriebnahme
Kontrollieren Sie die Einstellung der Spindel gegenüber dem Untermesser regelmäßig vor jedem Mähen. Zur Einstellung einen Schlüssel der Größe 8 verwenden. Der Swardman Electra mit einer Schnittbreite von 45 cm hat 2 Justierschrauben, das Gerät mit einer Schnittbreite von 55 cm hat 3 Justierschrauben. -
Seite 13: Gerät Starten
3. Regulieren Sie die Schnitthöhe durch Bewegung des Hebels nach vorn zur Verringerung und durch Bewegung des Hebels nach hinten zur Erhöhung der Schnitthöhe. Die Höhenanzeige beim Electra ist die obere Kante des Hebels. 4. Ist die gewünschte Schnitthöhe erreicht, ziehen Sie die Schnellspann- und auch die Feststellschraube wieder nach. -
Seite 14: Instandhaltung
Instandhaltung Fortgeschrittene Tastaturfunktionen Tempomat Regenerierungsmodus • Ermöglicht das Bedienen des Mähers mit nur • Kann bei der Arbeit mit Regenerationskassetten einem Hebel. genutzt werden. • Wird durch Drücken der R-Taste oder der LOCK- • Im Regenerationsmodus dreht sich Taste eingeschaltet, wenn das Gerät fährt und die Kassette mit Maximalleistung, die sich die Spindel dreht. -
Seite 15: Spindel Einstellen
6. Sicherstellen, dass die Umgebungstemperatur des Lagerraums nicht unter 10 °C absinkt. SWARDMAN SAGT DANKE Herzlichen Dank, dass Sie sich für einen Spindelmäher von Swardman entschieden haben! Wir sind überzeugt, dass er Ihnen bei richtiger Pflege lange dienen und Sie der Anblick Ihres Rasens mit Stolz und Freude erfüllen wird. -
Seite 16: Störungen Und Fehlerbehebung
Verbindung zwischen der Kontrollieren, ob das Datenkabel korrekt angeschlossen ist. Falls quietscht (Geräusch Platine im Mäher und der der Defekt anhält, Händler oder Swardman-Service kontaktieren. kommt aus dem unteren im Lenker Teil des Rasenmähers) Sollten diese Maßnahmen zur Fehlerbehebung das Problem nicht lösen,... -
Seite 17: Garantie
Garantie Swardman gewährt eine Garantie für Fertigungs- und Materialmängel dieses Produkts. Sollte während der Garantiezeit ein Fertigungs- oder Materialmangel auftreten, verpflichten wir uns, das Produkt zu reparieren (oder umzutauschen). Die Garantiefrist für das zum privaten Gebrauch bestimmte Produkt beträgt 24 Monate nach Kaufdatum, bei handwerklicher oder professioneller Nutzung oder einer ähnlichen Belastung 12 Monate. -
Seite 18: Zubehör Und Herstellerangaben
Weiteres Zubehör Handyhalter Kassettenwandhalter Transporträder Räder für hohes Gras Farben und Materialien SILBER ANTHRAZIT RAL 9016 RAL 3011 RAL 2009 RAL 3020 RAL 5015 RAL 6018 Beliebig Hersteller Swardman, s.r.o. Šardice 792 696 13 Šardice Tschechische Republik www.swardman.com E: info@swardman.com Gebrauchsanleitung... -
Seite 19: Konformitätserklärung
Konformitätserklärung Gebrauchsanleitung... - Seite 20 Guaranteed sound power level: *Im Rahmen der Anforderungen gemäß 2006/42/EG (Regierungsverordnung Nr. 176/2008 Slg.) wurde auch die Konformität mit 2014/35/EU (Regierungsverordnung Nr. 118/2016 Slg.) bewertet. *Within the requirements of the Directive 2006/42/EC it has been performed also a conformity assessment with the Directive 2014/35/EU. Anmerkung: Alle Vorschriften wurden in der Fassung ihrer bei Ausstellung dieser Erklärung gültigen Änderungen und Ergänzungen angewendet, ohne sie zu zitieren./ Note: All regulations were applied in wording of later amendments and modifications valid at the time of this declaration issue without any citation of them.
- Seite 21 GEBRAUCHSANLEITUNG Regenerationskassetten Vertikutierer Rasenlüfter/ Rotationsbürste Kunstrasenreiniger...
-
Seite 22: Produktbeschreibung Und Gebrauch
Das Vertikutieren muss bei hohen Umdrehungen erfolgen, damit die Messer richtig schneiden und nicht an der Grasnarbe reißen. Beim Edwin kann die Leistung mit dem Gashebel am Lenker gesteigert werden. Beim Electra nutzt man dafür den Regenerationsmodus. Weitere Informationen entnehmen Sie der Gebrauchsanleitung des Rasenmähers. -
Seite 23: Technische Daten
Technische Daten Rotationsbürste Dient dem Einarbeiten von Sand und Substrat in den Rasen, was in der Regel nach dem Aerifizieren des Rasens erfolgt. Sand kann auch in Rasen eingearbeitet werden, die nicht aerifiziert wurden, wenngleich das Aerifizieren deutlich effektiver ist. Der eingearbeitete Sand ist ausreichend, wenn die Grashalme in der gesamten Rasenfläche sichtbar sind und der Sand keine Häufchen bildet. -
Seite 24: Erläuterungen Zu Den Abbildungen Nr. 1 Und Nr. 2
Edition Sheet Edition Sheet 1 / 1 1 / 1 Griff der Kassette Seitenabdeckung Linke Sicherungsschraube der Kassette Verbindung der Kassette Keilriemen des Spindelantriebs (Edwin) / Zahnriemen des Spindelantriebs (Electra) Rechte Sicherungsschraube der Kassette Keilriemenscheibe der Kassette Rasenregenerationskassetten - Gebrauchsanleitung... -
Seite 25: Einbau Der Regenerationskassetten
9. Keilriemen (Edwin) oder Zahnriemen (Electra) auf die Riemenscheibe setzen 10. Keilriemen unter der Verbindung der Kassette in der ursprünglichen Position aufsetzen, beim Electra unter dem Spanner 11. Seitenabdeckung einsetzen und festschrauben 12. Korrekte Arbeitshöhe des Geräts einstellen a. beim Vertikutierer, damit die Vorderrolle maximal 5 mm, optimal 3 mm, in der Luft liegt, und immer so, dass sie sich frei über einer festen Unterlage bewegt. -
Seite 26: Wartung
Swardman sagt Danke Herzlichen Dank, dass Sie sich für ein Produkt der Marke Swardman entschieden haben! Wir sind überzeugt, dass es Ihnen bei richtiger Pflege lange dienen und Sie der Anblick Ihres Rasens mit Freude erfüllen wird. Unser Team ist gern bereit, Sie bei der korrekten Verwendung zu beraten. - Seite 28 Swardman, s.r.o. Šardice 792 696 13 Šardice www.swardman.com Tschechische Republik...
