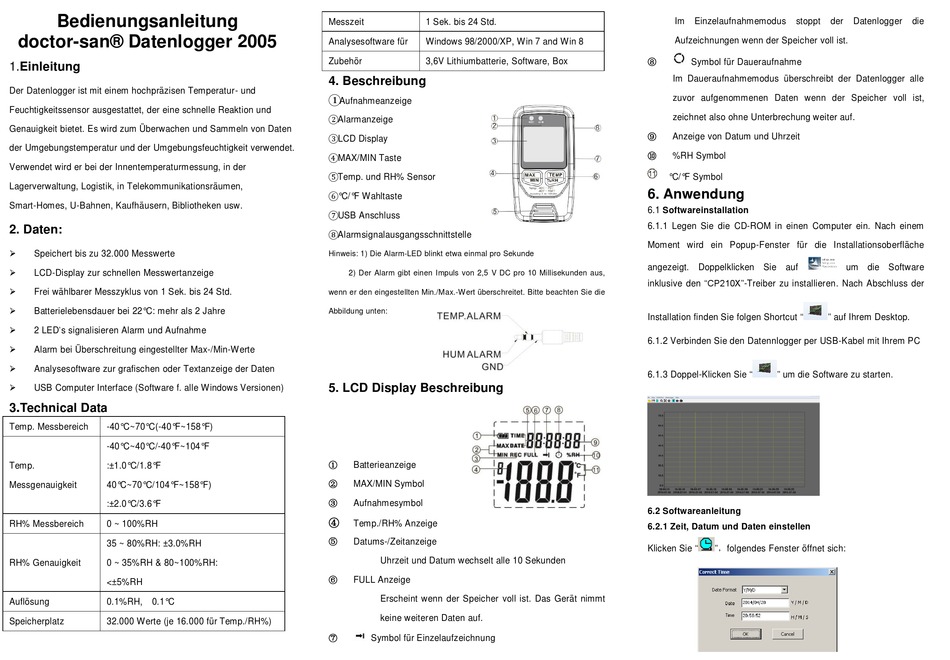

Doctor-San 2005 Bedienungsanleitung

Bedienungsanleitung
doctor-san® Datenlogger 2005
1.Einleitung
Der Datenlogger ist mit einem hochpräzisen Temperatur- und
Feuchtigkeitssensor ausgestattet, der eine schnelle Reaktion und
Genauigkeit bietet. Es wird zum Überwachen und Sammeln von Daten
der Umgebungstemperatur und der Umgebungsfeuchtigkeit verwendet.
Verwendet wird er bei der Innentemperaturmessung, in der
Lagerverwaltung, Logistik, in Telekommunikationsräumen,
Smart-Homes, U-Bahnen, Kaufhäusern, Bibliotheken usw.
2. Daten:

Speichert bis zu 32.000 Messwerte

LCD-Display zur schnellen Messwertanzeige

Frei wählbarer Messzyklus von 1 Sek. bis 24 Std.

Batterielebensdauer bei 22°C: mehr als 2 Jahre

2 LED's signalisieren Alarm und Aufnahme

Alarm bei Überschreitung eingestellter Max-/Min-Werte

Analysesoftware zur grafischen oder Textanzeige der Daten

USB Computer Interface (Software f. alle Windows Versionen)
.
3 Technical Data
Temp. Messbereich -40°C~70°C(-40°F~158°F)
-40°C~40°C/-40°F~104°F
Temp. :±1.0°C/1.8°F
Messgenauigkeit 40°C~70°C/104°F~158°F)
:±2.0°C/3.6°F
RH% Messbereich 0 ~ 100%RH
35 ~ 80%RH: ±3.0%RH
RH% Genauigkeit 0 ~ 35%RH & 80~100%RH:
<±5%RH
Auflösung 0.1%RH, 0.1°C
Speicherplatz 32.000 Werte (je 16.000 für Temp./RH%)
Messzeit 1 Sek. bis 24 Std.
Analysesoftware für Windows 98/2000/XP, Win 7 and Win 8
Zubehör 3,6V Lithiumbatterie, Software, Box
4. Beschreibung
①
Aufnahmeanzeige
② Alarmanzeige
③ LCD Display
④ MAX/MIN Taste
⑤ Temp. und RH% Sensor
⑥ °C/°F Wahltaste
⑦ USB Anschluss
⑧ Alarmsignalausgangsschnittstelle
Hinweis: 1) Die Alarm-LED blinkt etwa einmal pro Sekunde
2) Der Alarm gibt einen Impuls von 2,5 V DC pro 10 Millisekunden aus,
wenn er den eingestellten Min./Max.-Wert überschreitet. Bitte beachten Sie die
Abbildung unten:
5. LCD Display Beschreibung
①
Batterieanzeige
②
MAX/MIN Symbol
③
Aufnahmesymbol
④
Temp./RH% Anzeige
⑤
Datums-/Zeitanzeige
Uhrzeit und Datum wechselt alle 10 Sekunden
⑥
FULL Anzeige
Erscheint wenn der Speicher voll ist. Das Gerät nimmt
keine weiteren Daten auf.
⑦
Symbol für Einzelaufzeichnung
Im Einzelaufnahmemodus stoppt
Aufzeichnungen wenn der Speicher voll ist.
⑧
Symbol für Daueraufnahme
Im Daueraufnahmemodus überschreibt der Datenlogger alle
zuvor aufgenommenen Daten wenn der Speicher voll ist,
zeichnet also ohne Unterbrechung weiter auf.
⑨
Anzeige von Datum und Uhrzeit
⑩
%RH Symbol
°C/°F Symbol
6. Anwendung
6.1 Softwareinstallation
6.1.1 Legen Sie die CD-ROM in einen Computer ein. Nach einem
Moment wird ein Popup-Fenster für die Installationsoberfläche
angezeigt. Doppelklicken Sie auf
inklusive den "CP210X"-Treiber zu installieren. Nach Abschluss der
Installation finden Sie folgen Shortcut "
6.1.2 Verbinden Sie den Datennlogger per USB-Kabel mit Ihrem PC
6.1.3 Doppel-Klicken Sie " " um die Software zu starten.
6.2 Softwareanleitung
6.2.1 Zeit, Datum und Daten einstellen
Klicken Sie " "，folgendes Fenster öffnet sich:
der Datenlogger die
um die Software
" auf Ihrem Desktop.
