Die Innenwand des Wohnwagens

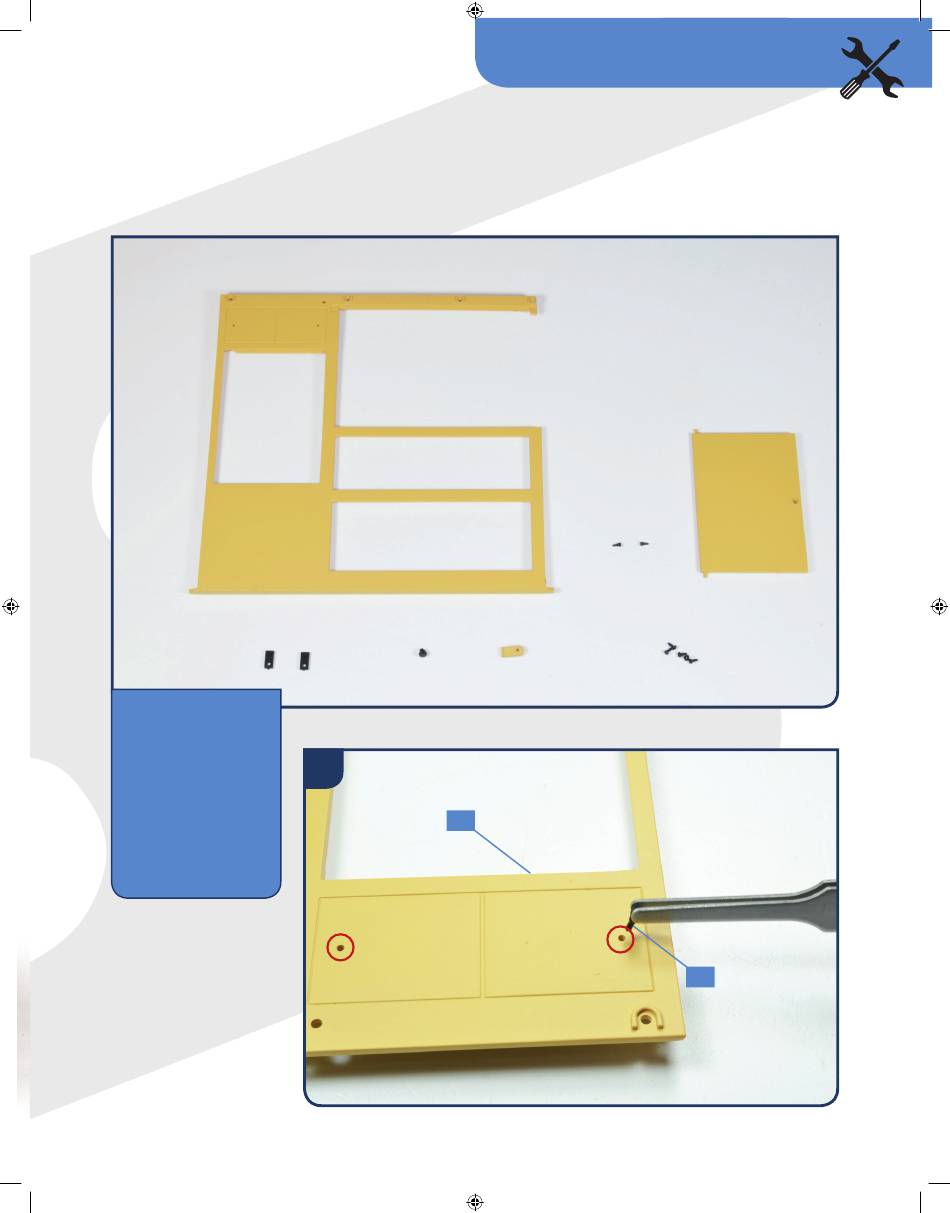

Mit den heutigen Bauteilen vervollständigen Sie einen weiteren Bereich Ihres Wohnwagens.
BAUTEILE IM
ÜBERBLICk
88A Innenwand
88B zwei Knöpfe
88C Tür
88D zwei Halter
88E Türknopf
88F Türschließer
sowie folgende
Schrauben: 5 AP
Nehmen Sie die Innenwand 88A,
und setzen Sie je einen Knopf
88B in die von den Kreisen
markierten Vorrichtungen ein.
Verwenden Sie bei Bedarf
eine Pinzette.
88_TRABI_DEF.indd 3
88A
88D
88E
1
88A
Bauanleitung
88B
88F
AP
88C
88B
20/07/21 16:37
3
