PL-AUDIO TROLLEY SYSTEM Bedienungsanleitung Seite 2

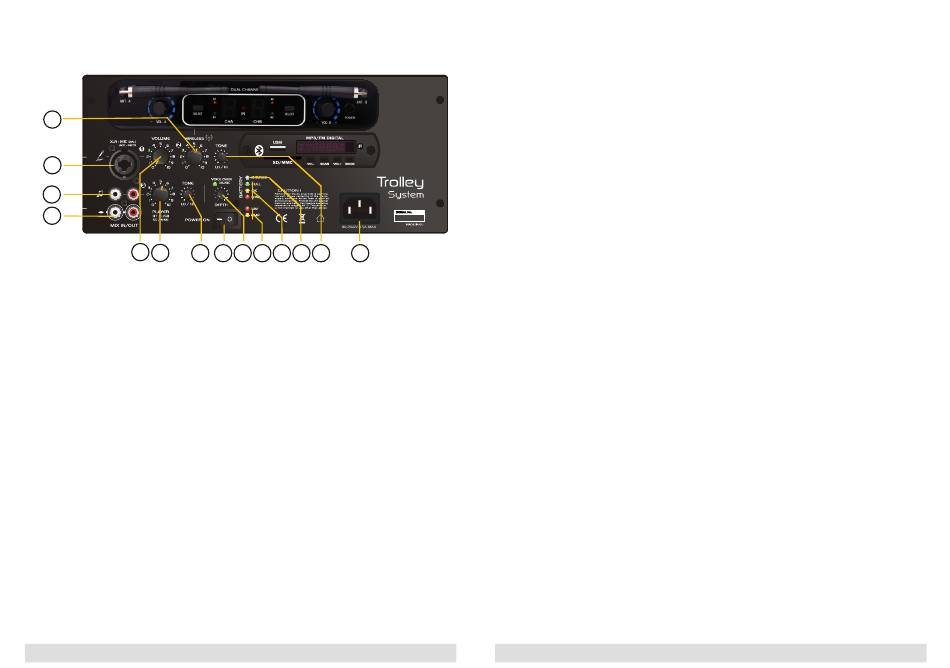

Übersicht
1
2
3
4
5 6
7
1 VOLUME - L autstärkekontrolle für
Funkmikrofone
2 MIC/LINE INPUT - Mono-Eingang für Kanal
1 zum Anschluss eines Mikrofons über einen
XLR-Stecker oder einer Tonquelle mit Line-
Signalpegel über einen 6,3-mm-Klinkenstecker
3 INPUT 3 - Cinch-Line-Pegel-Eingang für
Anschließen von Audiogeräten
4 LINE OUTPUT - Ausgangsbuchsen (für das
gemischte Signal für Aufnahmezwecke oder zum
Anschluss eines anderen aktiven Sprechers
System
5,6 VOLUME - Lautstärkeregler für Kanal 2 und
3
Klangregler für CH - 1,2,3 und
7,13 Tone -
eingebauten Bluetooth-Player
8 POWER - Ein- /Ausschalter AMP ON der
Aktivbox
9 VOICE OVER MUSIC - Funktion VOICE
OVER zum Ausblenden des Tons einer am
Eingang 3 LINE IN angeschlossenen Tonquelle,
während über ein Mikrofon gesprochen wird
LED MUSIC leuchtet, wenn der Ton
ausgeblendet wird
Regler DEPTH zum Einstellen der
Empfindlichkeit für das Ausblenden des Tons
10 Indikatoren LEDs:
- LIMITER - leuchtet, wenn die
Pegelbegrenzung aktiv ist
- AMP ON - Betriebsanzeige PWR ON
2
3
8 9 10 11 12 13 14
11 Status-LEDs für die Akkus
CHARGE
Rot: während des Ladens Grün: nach
Beendigung des Ladevorgangs
FULL Ladezustand: voll
OK Ladezustand: gut
LOW Ladezustand: gering
12 CHARGE - Ladeanzeige CHARGE
rot: der Akku wird geladen
grün: der Ladevorgang ist beendet
14 Netzbuchse zum Anschluss an eine
Steckdose (230 V/ 50 Hz) über das beiliegende
Netzkabel
Bedienung
1) Vor dem Einschalten der Box alle Regler
VOLUME ganz nach links auf Minimum
drehen, um Einschaltgeräusche zu vermeiden.
2) Die Box mit dem Schalter AMP ON (9)
einschalten.Die gelbe Betriebsanzeige AMP
ON leuchtet. Leuchtet die rote LED „< 25 %" ,
sollte der Akku aufgeladen werden.
3) Die verwendeten Tonquellen einschalten:
angeschlossene Mikrofone bzw. Audiogeräte,
Funkmikrofon, eingebauter MP3-Player
4) Mit den entsprechenden Lautstärkereglern
die Signale der Tonquellen mischen oder nach
Bedarf einzelne Quellen ein- und ausblenden
5) Den Klang für beide Eingangskanäle mit
Klangregler TONE
6) Nach dem Betrieb die Box mit dem Schalter
AMP ON wieder ausschalten.
Stromversorgung /
Akku aufladen
Die Stromversorgung erfolgt über den
integrierten Akkumulator, der mit dem internen
Ladeteil aufgeladen wird. Die Box muss zum
Laden nicht eingeschaltet sein, kann aber
auch während des Ladens betrieben werden.
Um eine Beschädigung des Akkus durch
Tiefentladung
zu vermeiden und eine Reduzierung seiner
Lebensdauer zu verhindern, beachten Sie
bitte folgende Hinweise:
– Vor der ersten Inbetriebnahme und nach
längerer Lagerung den Akku immer voll
aufladen.
– Leuchtet die rote LED „ < 25 %", ist der Akku
fast entladen und sollte möglichst schnell
aufgeladen werden.
– Den Akku vor jeder längeren Lagerung
sowie mindestens alle 2 Monate während der
Lagerzeit voll aufladen.
Zum Aufladen das beiliegende Netzkabel
zuerst in die Netzbuchse stecken und dann
den Netzstecker des Kabels in eine Steckdose
(230 V/ 50 Hz). Die LED CHARGE leuchtet
während des Ladens rot.
Das Gerät nicht permanent am Netz
angeschlossen lassen: Wenn der Akku voll
geladen und das Gerät nicht in Betrieb ist, den
Netzstecker aus der Steckdose ziehen, um
eine Beschädigung des Akkus durch
Überladung auszuschließen.
Transport /Aufstellung
Für den Transport besitzt die Box einen
ausziehbaren Teleskopgriff. Zum
Herausziehen / Zusammenschieben des Griffs
die Entriegelungstaste am Griff
herunterdrücken. Die Box kann frei aufgestellt
oder über die Stativhülse auf ihrer Unterseite
auf ein PA-Boxen-Stativ montiert werden. Für
den Betrieb muss die Box nicht aus der
mitgelieferten Transporttasche
herausgenommen werden. Durch Öffnen des
Reißverschlusses und Hochklappen des
vorderen Taschenteils sind alle Anschlüsse
und Bedienelemente zugänglich.
