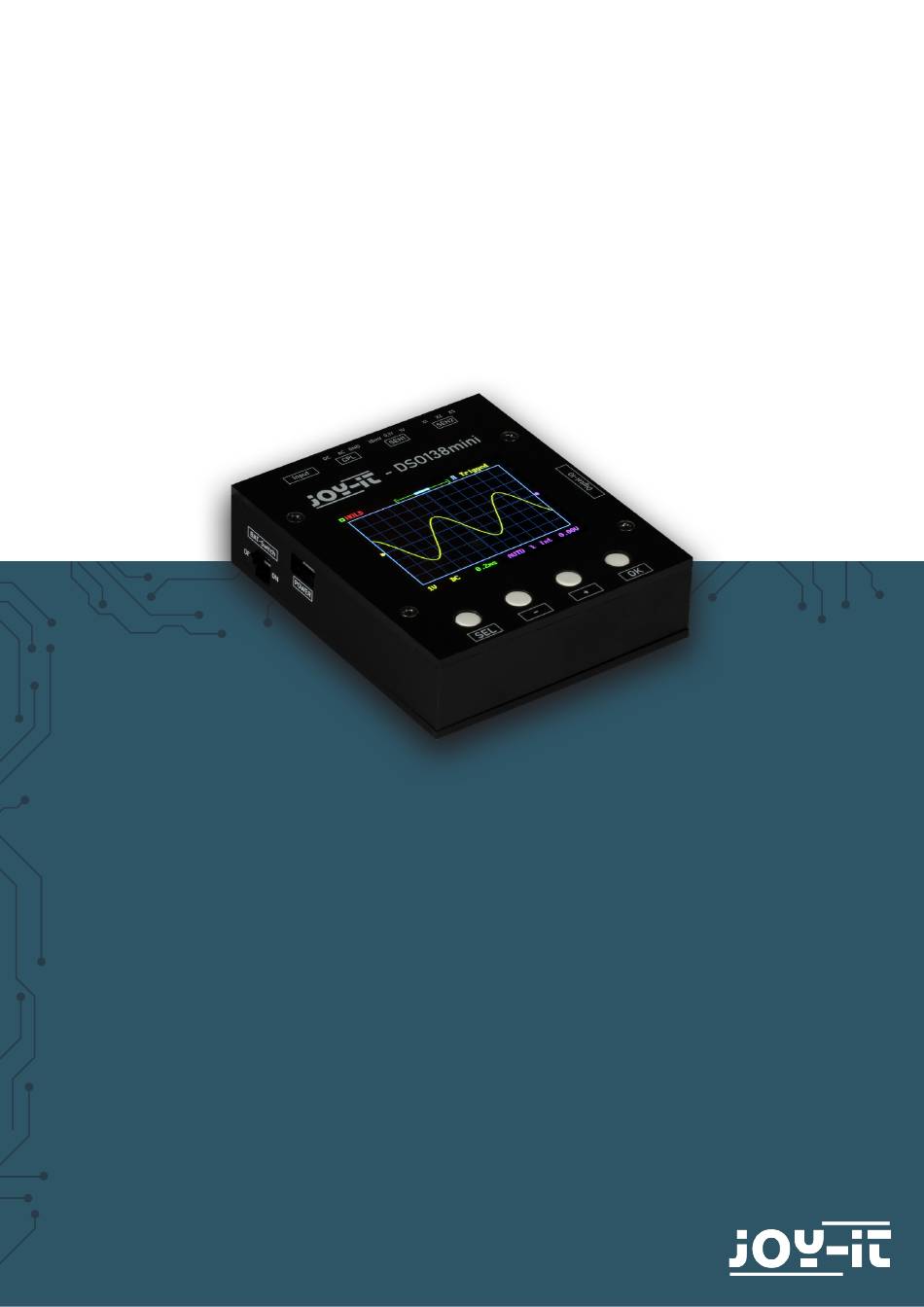

- Seite 1 DSO138-MINI Mini-Digitaloszilloskop Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - D-47506 Neukirchen-Vluyn - www.joy-it.net...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Allgemeine Informationen 2. Übersicht 3. Inbetriebnahme 4. Konfiguration 5. Öffnen des Gerätes 6. Anschließen einer externen Batterieeinheit 7. Trimmer-Kalibrierung 8. Externer Trigger-Anschluss, Reset & weitere Anschlüsse 9. Weitere Funktionen 10. Sicherheitshinweise 11. Sonstige Informationen 12. Support... -
Seite 3: Allgemeine Informationen
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren. Das neue Joy-IT Oszilloskop-Set DSO-138-Mini ist der verbesserte Nachfolger des DSO-138, welches als ideale Ergänzung zum Multimeter auftritt und kann mithilfe eines optional erhältlichen Akkus auch mobil eingesetzt werden. -
Seite 4: Inbetriebnahme
3. INBETRIEBNAHME Schließen Sie zunächst, wie im folgenden Bild zu sehen, ein microUSB-Kabel an den Eingang zur Spannungsversorgung an. Das DSO138-Mini benötigt ca. 120 mA bei einer Spannung von 5 V. Achten Sie darauf, dass ihr Netzteil dafür ausgelegt ist. Schließen Sie nun auch die Prüfleitung an den Signaleingang Ihres Gerätes an. -
Seite 5: Konfiguration
4. KONFIGURATION Sobald das Gerät mit Spannung versorgt wird, fährt es automatisch hoch. Die Empfindlichkeit und die Kopplung können über die Schalter neben dem Signaleingang eingestellt werden: CPL: EINGANGSKOPPLUNG Hier kann der Kopplungsmodus auf DC, AC oder Masse eingestellt werden. Bei der DC-Kopplung werden alle Anteile des Eingangssignals dargestellt. - Seite 6 Alle weiteren Konfigurationsmöglichkeiten können über die Knöpfe unterhalb des Displays eingestellt werden: Es können die folgenden Konfigurationen vorgenommen werden: ANZEIGEMODUS Der Anzeigemodus kann zwischen Running und Hold eingestellt werden. Hierbei beschreibt Running den normalen Messmodus. Hold pausiert die aktuelle Messung zum aktuellen Zeitpunkt. Der Anzeigemodus kann mit der Taste OK gewechselt werden.
-
Seite 7: Öffnen Des Gerätes
5. ÖFFNEN DES GERÄTES Unter Umständen kann es nötig sein, das Gerät zu öffnen, beispielsweise um eine externe Batterie anzuschließen, die Trimmer einzustellen oder um die weiteren, optionalen Anschlüsse freizulegen. Öffnen Sie hierfür zunächst das Gehäuse, indem Sie die Schrauben auf der Rückseite des Gerätes entfernen: Nehmen Sie nun die Abdeckung vom Gehäuse und ziehen Sie die Hauptplatine vom Gerät ab, sodass lediglich die Display-Einheit im... - Seite 8 Falls notwendig, kann zusätzlich das Display entfernt werden, indem die Schrauben auf der Vorderseite des Gerätes entfernt werden. Danach kann das Display aus der Gehäusefront entnommen werden.
-
Seite 9: Anschließen Einer Externen Batterieeinheit
6. ANSCHLIESSEN EINER EXTERNEN BATTERIEEINHEIT Das DSO138-Mini kann, alternativ zur Spannungsversorgung über den Micro-USB Anschluss, auch über eine 3,7 V Lithium-Ionen Batterie betrieben werden. ACHTUNG! Eine externe Batterieeinheit muss entweder extern aufgeladen werden oder es muss zusätzlich ein Modul des Typs JYE118 verbaut werden. -
Seite 10: Trimmer-Kalibrierung
7. TRIMMER-KALIBRIERUNG Bei Bedarf können die Kondensator-Trimmer zur Kalibrierung des Gerätes eingestellt werden. Öffnen Sie hierzu zunächst das Gerät wie in Kapitel 5 - Öffnen des Gerätes beschrieben. Nachdem Sie sowohl die Hauptplatine als auch das Display aus dem Gehäuse entnommen haben, können sie zunächst die Displayeinheit wieder auf die Hauptplatine aufsetzen. - Seite 11 Justieren Sie den Trimmerkondensator C4 nun mit einem Schrauben- dreher, sodass eine gleichmäßige, rechteckige Wellenform entsteht. Stellen Sie nun den Schalter [SEN1] auf 1 V und den Schalter [SEN2] auf X1. Wiederholen Sie nun den Einstellvorgang mit dem Kondensator C6. An den folgenden Abbildungen können Sie sich bei der Kalibrierung der Trimmerkondensatoren orientieren: Nicht korrekt eingestellt...
-
Seite 12: Externer Trigger-Anschluss, Reset & Weitere Anschlüsse
8. EXTERNER TRIGGER-ANSCHLUSS, RESET & WEITERE ANSCHLÜSSE An das Gerät kann alternativ auch ein externes Triggersignal angeschlossen werden. Öffnen Sie hierzu zunächst das Gerät wie in Kapitel 5 - Öffnen des Gerätes beschrieben. Nachdem Sie sowohl die Hauptplatine als auch das Display aus dem Gehäuse entnommen haben, können sie zunächst die Displayeinheit wieder auf die Hauptplatine aufsetzen. -
Seite 13: Weitere Funktionen
9. WEITERE FUNKTIONEN VERTIKALE POSITIONSAUSRICHTUNG Stellen Sie den Cursor über die [SEL]-Taste auf den vertikalen Positionsindikator. Halten Sie nun die [OK]-Taste für drei Sekunden gedrückt und folgen Sie den Anweisungen auf dem Bildschirm. MESSWERTE EIN-/AUSBLENDEN Um die Messwerte ein- bzw. auszublenden, stellen Sie den Cursor über die [SEL]-Taste auf die Zeitbasis. -
Seite 14: Sicherheitshinweise
10. SICHERHEITSHINWEISE Bitte beachten Sie unbedingt die folgenden Sicherheitshinweise. Bei Missachtung der Sicherheitshinweise kann es zu schweren Verletzungen durch Stromschläge / Hitzeentwicklung / Feuer kommen, die auch zum Tod führen können: Bedienungsanleitung und Sicherheitshinweise aufbewahren! Bei einer Weitergabe des Gerätes an Dritte müssen diese unbedingt mitgegeben werden. -
Seite 15: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@ joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren...
