7. Montage
1. Entnehmen Sie die Teile für den Zusammenbau. Prüfen Sie, ob die
Fernbedienung und alle Teile in der Packung enthalten sind.

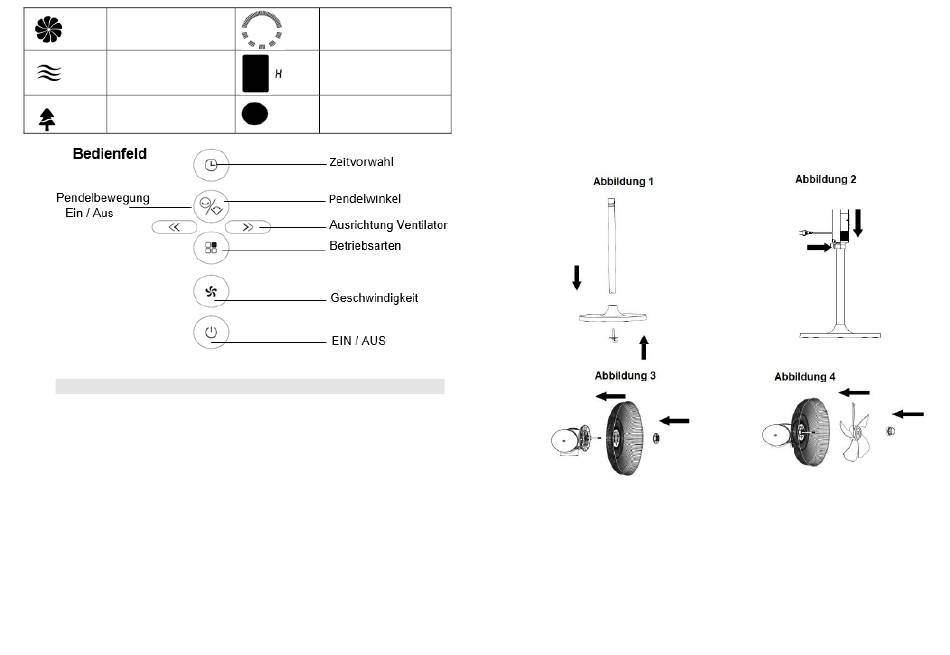

2. Montieren Sie den Ventilator wie unten gezeigt und beschrieben.
2.1. Stecken Sie die Säule durch das Loch im Sockel und sichern Sie
sie mit einer Schraube (Abbildung 1).
2.2 Setzen Sie das Ventilatorgehäuse auf die Säule und sichern Sie
es mit der Mutter (Abbildung 2).
2.3. Setzen Sie das hintere Gitter auf die hintere Abdeckung des
Motors, dabei an der Bohrung des Gitters ausrichten. Befestigen Sie
das Gitter mit der dafür vorgesehenen Mutter (Abbildung 3).
Anzeige
Pendelwinkel
Zeitvorwahl
Fernbedienungsempfänger
4
2.4. Montieren Sie den Ventilatorflügel auf der Motorachse und
sichern Sie ihn mit der dafür vorgesehenen Schraube (Abbildung 4).
2.5. Montieren Sie den Gitterring und das vordere Gitter zusammen
mit dem hinteren Gitter und ziehen Sie den Gitterring mit der
Arretierung an der Unterseite fest (Abbildung 5).
2.6. Nach der Montage den Netzstecker einstecken und wie in der
Anleitung beschrieben verwenden (Abbildung 6).
