Schaudt DP 02 A Montageanleitung

Vom Fahrzeug und Wohnraumbatterie
Wohnraumbatterie Fühler +
Wohnraumbatterie Fühler - -
Starterbatterie +
D+ Lichtmaschine
Starterbatterie - -
MNL- -Buchsensockel 5-fach
E Schaudt GmbH, Elektrotechnik und Apparatebau, Planckstraße 8, 88677 Markdorf, Germany, Tel. +49 7544 9577-0, Fax +49 7544 9577-29, www.schaudt- -gmbh.de
822.361 BAMA / DE
Montageanleitung DP 02 A
1 Verwendungszweck und Funktion
Diese Montageanleitung enthält wichtige Hinweise zum Anschließen und
zum sicheren Betrieb des Geräts. Lesen und befolgen Sie unbedingt die an-
gegebenen Sicherheitshinweise.

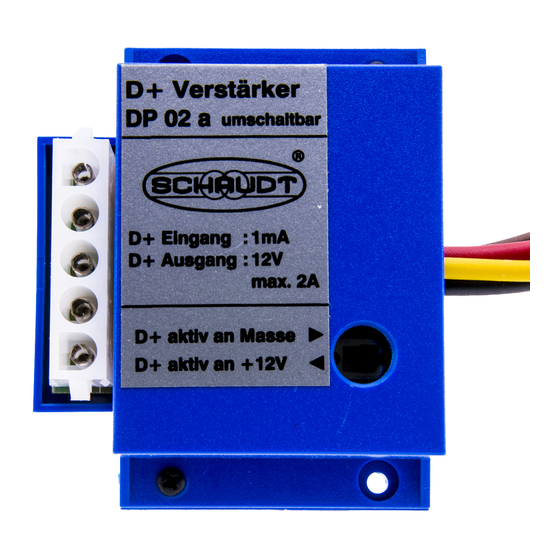

Der Adapter DP 02 A wird eingesetzt, um das "D+"-Signal des Basisfahr-
zeugs zu verstärken und gleichzeitig die Belastung des "D+"-Anschlusses
der Lichtmaschine zu verringern.
Diese Funktion wird benötigt, wenn mehrere Verbraucher verwendet wer-
den, die ein "D+"-Signal zur Steuerung benötigen (z. B. Absorberkühl-
schrank, Sat-Antenne, Markise, Dachluke, Trittstufe usw.).
Zur Verwendung des Adapters DP 02 A wird ein passender Elektroblock
EBL ... der Firma Schaudt GmbH benötigt. Der Adapter DP 02 A wird dazu
am entsprechenden Stecker des Elektroblocks eingeschleift. Das Fühlersi-
gnal "Wohnraumbatterie" wird nur durchgeschleift, die Versorgung des
D+Verstärkers erfolgt durch die Starterbatterie.
Der Adapter DP 02 A kann für positive und negative "D+"-Signale verwendet
werden. Dazu befindet sich ein Umschalter am Gerät.
5
2
1
3
4
Umschalter
D+ Signalpegel
Leiterplatte DP 02 A
Bild 1 Blockschaltbild des Adapters DP 02 A
ACHTUNG!
Y
Eine zu hohe Belastung zerstört den Adapter DP 02 A.
Der "D+"-Ausgang des Adapters DP 02 A darf deshalb mit max. 2 A
F
belastet werden.
An Elektroblocke EBL ...
*
MNL- -Steckgehäuse 5-fach
*
Selbstrückstellende Sicherung
Stand: 10.02.2010
5
2
1
3
4
