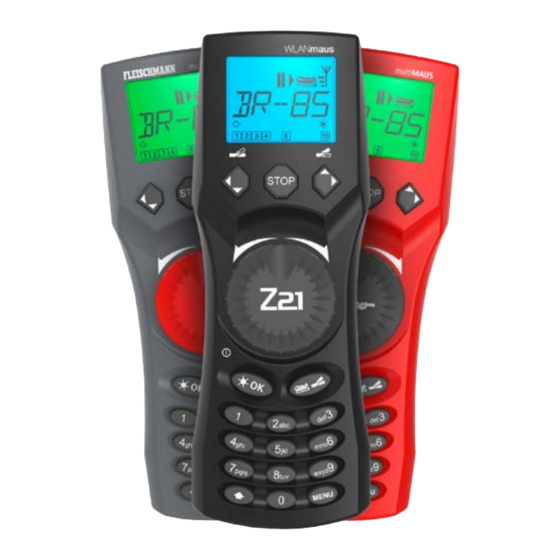

Roco and Fleischmann multiMAUS Kurzanleitung

www.fleischmann.de www.roco.cc
4. Nothalt
ST0P
• Um Lokomotiven schnell zum Halten zu bringen, drücken Sie
Damit unterbrechen Sie die Spannung auf der gesamten Anlage.
• Drücken Sie ST0P ein zweites Mal, um den Nothalt aufzuheben und den Fahrbetrieb
fortzusetzen
• Bei Kurzschluss oder Überlastung wird die Stromversorgung automatisch unterbrochen.
Es erscheinen ein blinkender Blitz und ein Stopp-Zeichen im Display
ST0P
• Beheben Sie zuerst die Störung und drücken Sie anschließend auf , um den
Fahrbetrieb fortzusetzen.
5. Anlegen weiterer Lokomotiven
Bestimmt werden Sie bald eine weitere Lok auf Ihrer Digitalanlage anmelden wollen.
Das geht ganz einfach in drei Schritten:
• Sie legen die Lok mit einem neuen Namen in der multiMAUS-Lok-Bibliothek an
• Sie weisen ihr in der multiMAUS eine neue, noch nicht vergebene Dekoderadresse zu
• Sie stellen den Dekoder der Lok mit der multiMAUS auf die neue Dekoderadresse um
5.1 Anlegen einer neuen Lok in der multiMAUS
Neue Lokomotiven in der multiMAUS einzugeben, ist kinderleicht. Als Beispiel legen wir im
Folgenden eine neue Lok der Baureihe 24 an. Um uns den Namen und die Adresse gut zu
merken, nennen wir die Lok „BR024" und weisen ihr die Adresse 24 zu.
• Gehen Sie in den Bibliotheksmodus
• Blättern Sie mit den Pfeiltasten , bis im Display „Neu" erscheint
• Bestätigen Sie Ihre Auswahl mit der Taste
• Sie sehen das nebenstehende Display
• Geben Sie mit dem Zahlenblock den Namen ein. Auf den Tasten der multiMAUS befinden
sich – wie bei einem Mobiltelefon – alle Buchstaben von A bis Z. Jede Zifferntaste ist dabei mit
mehreren Buchstaben belegt. Drücken sie einmal, so erscheint der erste Buchstabe, bei
zweimaligem Drücken der zweite, bei dreimaligen der dritte. Beim vierten Drücken erscheint
die Ziffer.
2
– Drücken Sie zweimal die Taste abc für den Buchstaben B
– 7
Drücken Sie dreimal die Taste pqrs für den Buchstaben R
0
– Drücken Sie zweimal die Taste für die Ziffer 0
– 2
Drücken Sie viermal die Taste abc für die Ziffer 2
4
– Drücken Sie viermal die Taste ghi für die Ziffer 4
– Bestätigen Sie Ihre Eingabe mit der Taste
–
Sie sehen das nebenstehende Display
• Als nächstes fragt die multiMAUS automatisch nach der neuen Adresse, die die Lok
bekommen soll.
– Drücken Sie erst 2 , dann 4
abc ghi
– Bestätigen Sie Ihre Auswahl mit der Taste
–
Sie sehen das nebenstehende Display
• Nun fragt Sie die multiMAUS nach der Fahrstufenzahl des Dekoders. Je höher der Wert ist,
den Sie festlegen, desto empfindlicher wird die Lok auf Ihre Kommandos reagieren.
– Wählen Sie mit den Pfeiltasten zwischen den Werten 14, 28 und 128.
Werkseitig ist 28 voreingestellt – und für den Anfang spricht nichts dagegen, diese
Einstellung beizubehalten
– Bestätigen Sie Ihre Auswahl mit der Taste
–
Sie sehen das nebenstehende Display
• Die neue Lok ist jetzt in der multiMAUS als BR024 mit der Lokadresse 24 gespeichert.
Jetzt müssen Sie nur noch den Dekoder in der Lok selbst umprogrammieren – denn der hat
noch die werkseitig eingestellte Adresse 3.
5.2 Ändern der Dekoderadresse mit der multiMAUS
Die Dekoderadresse ist als erste Konfigurationsvariable, kurz CV1, im Digitaldekoder jeder Lok hinterlegt.
Mithilfe der multiMAUS können Sie diese CV-Einstellung ganz leicht ändern.
Achtung: Für diese Programmierung darf nur eine Lok auf dem Gleis stehen.
1
• Drücken Sie die Tastenkombination MENU + , um auf die CV1 zuzugreifen
• Sie sehen das nebenstehende Display
• Geben Sie die gewünschte Lokadresse ein, indem Sie erst 2 und dann 4 drücken
abc ghi
• Bestätigen Sie Ihre Auswahl mit der Taste
Nun hat Ihre Lok die Dekoderadresse 24 und reagiert auf alle Kommandos, die Sie ihr mit der multiMAUS geben.
6. Mit der richtigen CV-Einstellung zum perfekten
Fahrverhalten
Mithilfe der multiMAUS können sie ganz einfach die Konfigurationsvariablen Ihrer Lokomotiven verändern, um das Fahrverhalten perfekt an Ihre Wünsche
anzupassen. Die wichtigsten CVs für den Anfang sind:
CV-Nummer Funktion Tastenkombination
1
CV1 Adresse MENU +
2
CV2 Anfahrtsgeschwindigkeit + abc
MENU
CV3 Anfahrtsverzögerung
3
MENU + def
(verhindert zu abruptes Anfahren)
CV4 Bremsverzögerung
4
MENU + ghi
(verhindert zu abruptes Bremsen)
5
CV5 Höchstgeschwindigkeit MENU + jkl
Viel Vergnügen mit Ihrer Digitalanlage!
Modelleisenbahn GmbH | Plainbachstrasse 4 | 5101 Bergheim, Austria | www.fleischmann.de | www.roco.cc
multiMAUS
&
WLAN WLAN
Kurzanleitung
MAUS
