Club 3D CSV-1568 Benutzerhandbuch

USB Gen2 Typ-C Dreifach-Display DP 1.4 Alt-Modus eine Smart PD-Ladedock mit 120 Watt PS
EINLEITUNG
Die Club 3D CSV-1568 USB Gen2 Type-C Triple Display DP™ Alt Mode + Smart PD Charging Dock
mit 120 Watt PSU, ist eine integrierte Lösung, die Video, Daten, Strom, Ethernet und Audio
kombiniert. Sie verfügt über 4 Videoanschlüsse (Ausgabe von 3 Videos gleichzeitig im MST-
Modus) für die Videoübertragung, 4 USB-Datenanschlüsse (2 USB-A 10G, 1 Typ-C 10G, 1 USB-A
5G) für die Datenübertragung, 1 USB-A-Smart-Ladeanschluss für die Schnellladung, 1 Gigabit-
Ethernet für superschnelles Ethernet, 2 Audioanschlüsse (3,5 mm Audio, Toslink) für den
Musikgenuss. Außerdem ist diese Dockingstation mit zwei Stromanschlüssen ausgestattet
(Typ-C PD Charging oder 120W DC Power Supply).
Die Docking Station unterstützt alle DP Alt mode1.4/1.2 unterstützten Type-C und Thunderbolt™
3 Hosts (PC, Laptop, Mobiltelefon, etc.) Unter Windows und unter MacOSX basierend auf Intel
erhalten Sie nur eine eingeschränkte SST Funktion oder Single Display.
FEATURES
•
Entwickelt für DP Alt Modus unterstützt Typ-C und Thunderbolt3 Host (PC,
Laptop, Mobiltelefone, etc.)
•
Unterstützt DP1.4 Alt-Modus
•
Unterstützt die gleichzeitige Ausgabe von 3 Videos (2 HDMI+VGA oder 2
HDMI+DP) sowohl im SST- als auch im MST-Modus, DP und VGA sind alternativ
(DP hat Vorrang vor VGA, wenn 2 Ports gleichzeitig angeschlossen sind)
•
3 Videos teilen sich eine maximale Bandbreite von 16,2 Gbit/s
•
Wenn ein Video-Port angeschlossen ist, unterstützt HDMI max. 4K/60Hz, DP
max. 4K/60Hz, VGA max. 1920x1200/60Hz
•
DP und HDMI unterstützen RGB 4:4:4/ YCbCr 4:4:4/ YCbCr 4:2:2
•
DP und HDMI unterstützen Deep Color 8/10 Bit
•
DP und HDMI unterstützen HDR
•
DP und HDMI unterstützen HDCP2.2&1.4
•
DisplayPort unterstützt DP++, was den Anschluss eines passiven DP- an einen
HDMI-Port ermöglicht, um ein HDMI-Display anzuschließen.
•
Unterstützt Gigabit Ethernet
•
Unterstützt USB3.2 Gen2 mit max. 10Gbps Datenübertragung
•
Unterstützt intelligentes Laden, konform mit QC, Apple, Samsung AFC, Hi Silicon
FCP Ladeprotokoll

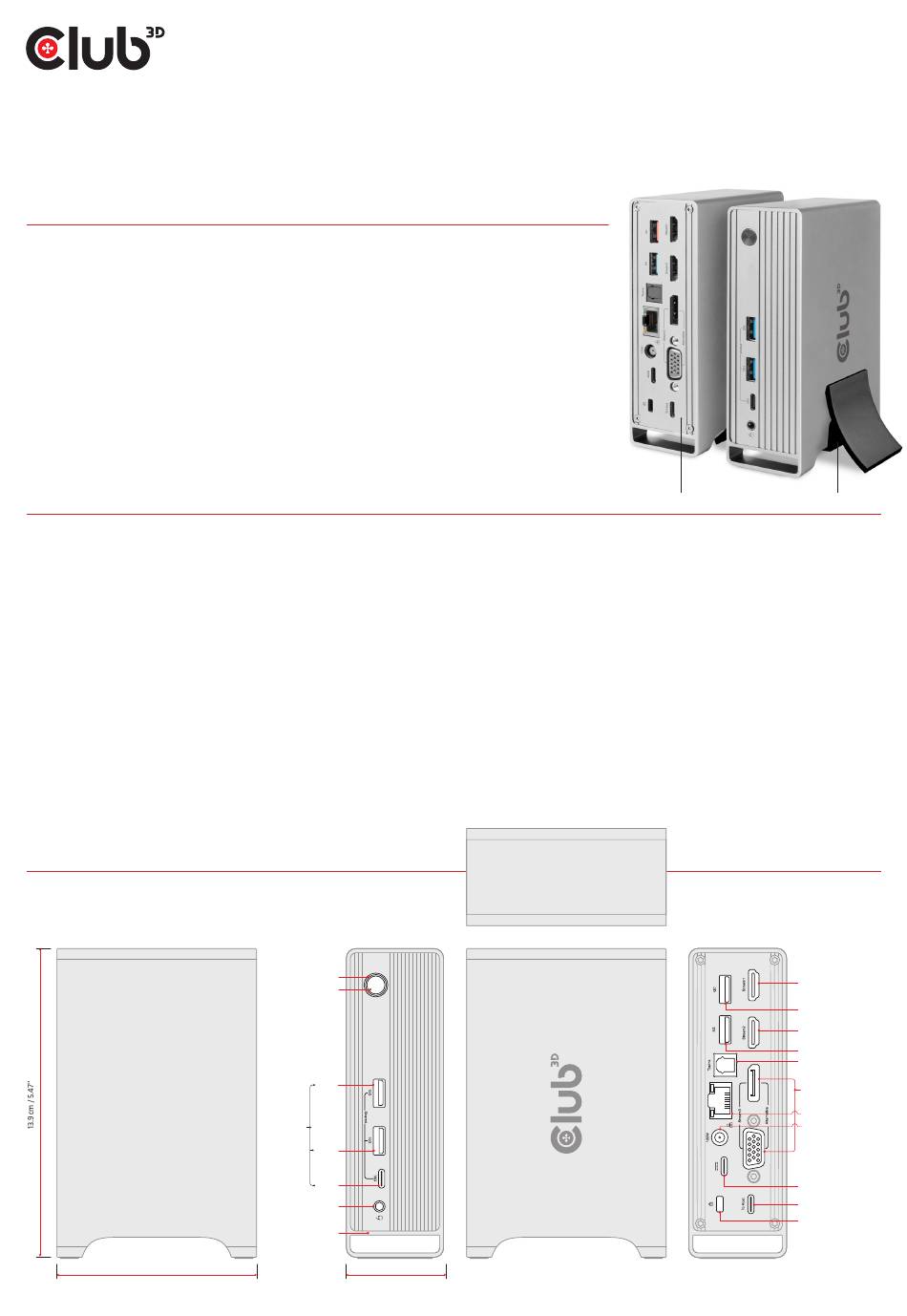

PORTBESCHREIBUNG
9 cm / 3.54"
C S V - 1 5 6 8 B E N U T Z E R H A N D B U C H
Front
Led Indicator
Power Switch
USB-A
Shared
max. 10G
USB-A
USB-C
3.5mm Stereo jack
(Headphone/Mic)
Metal Casing
4.4 cm / 1.73"
Rückseite
•
Unterstützt Digital Audio mit einer maximalen Abtastrate von 96KHz/24bit
•
Unterstützt zwei Stromversorgungen: Typ-C PD-Laden oder DC-Buchse
•
Typ-C-Buchse unterstützt max. 100W PD Charging mit schnellem Rollentausch
von PD3.0, unterstützt Smart Power, die es ermöglicht, den Strom entsprechend
dem tatsächlichen Verbrauch der angeschlossenen Geräte zu verteilen
•
Max. 120 W Stromversorgung vom DC-Adapter, unterstützt intelligente
Stromversorgung entsprechend
angeschlossenen Geräte, der Host kann eine Leistung von 60 W bis 100 W
erhalten
• Intelligente Stromversorgung: flexible Verteilung der Leistung an PC und Dock
in Echtzeit entsprechend dem Verbrauch der angeschlossenen Geräte, um die
vom externen Netzteil bereitgestellte Leistung voll auszunutzen: mehr Leistung
wird für das Aufladen des Hosts bereitgestellt, wenn die nachgeschalteten Ports
des Docks weniger Leistung verbrauchen; sobald der Stromverbrauch des Docks
und des angeschlossenen Geräts steigt, wird die für das Aufladen des Hosts
bereitgestellte Leistung entsprechend reduziert.
CSV-1568 Benutzerhandbuch Oktober -2021- 1/2
Vorderseite
Abnehmbarer
Metallgehäuse Ständer
dem tatsächlichen Verbrauch
Back
HDMI (4k 60Hz)
USB-A Quick Charge
HDMI (4k 60Hz)
USB-A max. 5Gbps
Toslink SPDIF
DisplayPort™ (4k 60Hz)
or
VGA (1200P)
RJ45 jack
DC Power in to Adapter
USB-C PD
USB- C Connect to Host
Anti-theft lock
CSV-1568
