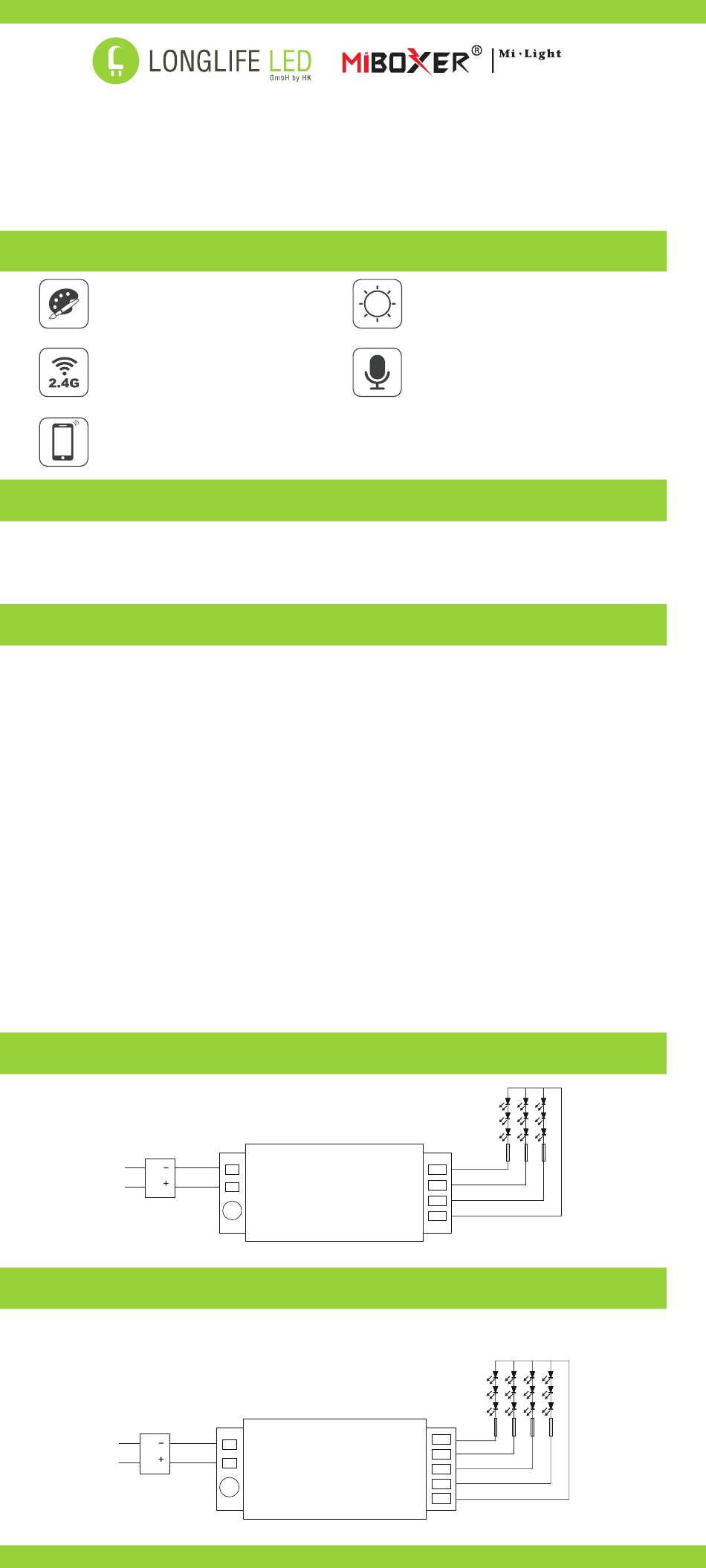

MiBoxer FUT037 Bedienungsanleitung

FUT037 RGB-LED-Streifen-Controller (Art.-Nr. 3584)
FUT038 RGBW-LED-Streifen-Controller (Art.-Nr. 1445)
Produkteigenschaften
RGB/RGBW
Bis zu 16 Millionen Farben
Frequenzband
2,4GHz
Appsteuerung
Gateway wird benötigt (Art.-Nr. 3596)
Technische Parameter
• Modell-Nr.: FUT037 / FUT038
• Eingangsspannung: DC12V-24V
• Leistung: max. 6A/Kanal
• Gesamtleistung: max. 10 A
Modusliste
M1. Einblenden und ausblenden
Verschiedene Farben gehen ineinander über
M2. Blitz weiß
Nur weißes Licht blinkt auf
M3. RGBW Einblenden/Ausblenden
Dieses Programm blendet die Farben Rot, Grün, Blau und Weiß nacheinander ein und aus
M4. Farbblitz
In diesem Programm wechseln die Farben Rot, Grün, Blau, Weiß, Gelb und Lila
M5. Disco
Verschiedene Farben wechseln
M6. Rotes Licht steigt an und blinkt
In diesem Programm dimmt sich das rote Licht von 0 % bis 100 % hoch, schaltet sich ab und
blinkt dann 3 Mal
M7. Grünes Licht steigt an und blinkt
In diesem Programm dimmt sich das grüne Licht von 0 % bis 100 % auf, schaltet sich ab und
blinkt dann 3 Mal
M8. Blaues Licht steigt an und blinkt
In diesem Programm dimmt sich das blaue Licht von 0 % bis 100 % auf, schaltet sich ab und
blinkt dann 3 Mal
M9. Farbwechsel+Blitz
Hier gehen mehrere Farben ineinander über und blinken zufällig
Hinweis: Die Farben können in jedem Modus gedimmt und die Geschwindigkeit kann geändert
werden. Für RGB LED Strips wird Weiß aus Rot, Grün und Blau zusammengesetzt.
Dadurch entsteht kein „reines" Weiß.

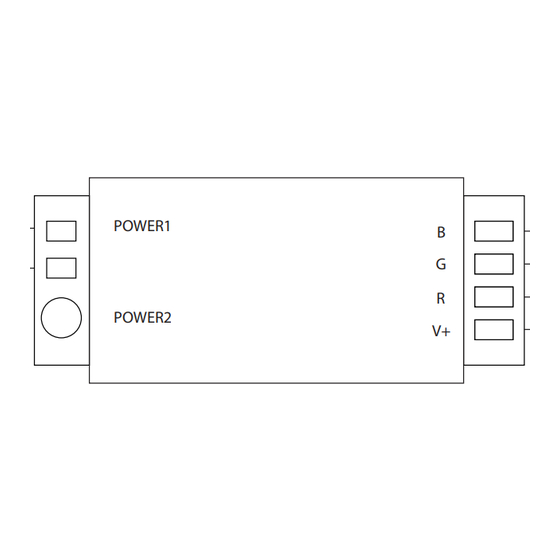

Schaltplan FUT037 RGB
Anschlussplan
AC
AC TO DC
Schaltplan FUT038 RGBW
Anschlussplan
AC
AC TO DC
DC12V/24V
POWER1
POWER2
DC12V/24V
POWER1
POWER2
Subordinate New Brand
Dimmbar
Helligkeit + Sättigung
Sprachsteuerung
Gateway wird benötigt (Artikel 3596)
• Arbeitstemperatur: -20~60 °C RF: 2,4 GHz
• Reichweite: 30m
• Ausgangsanschluss: Gemeinsame Anode
B
B
G
R
V+
W B
W
B
G
R
V+
G
R
V+
G R V+
