ITRON iSDRF Montageanleitung

MONTAGEANLEITUNG

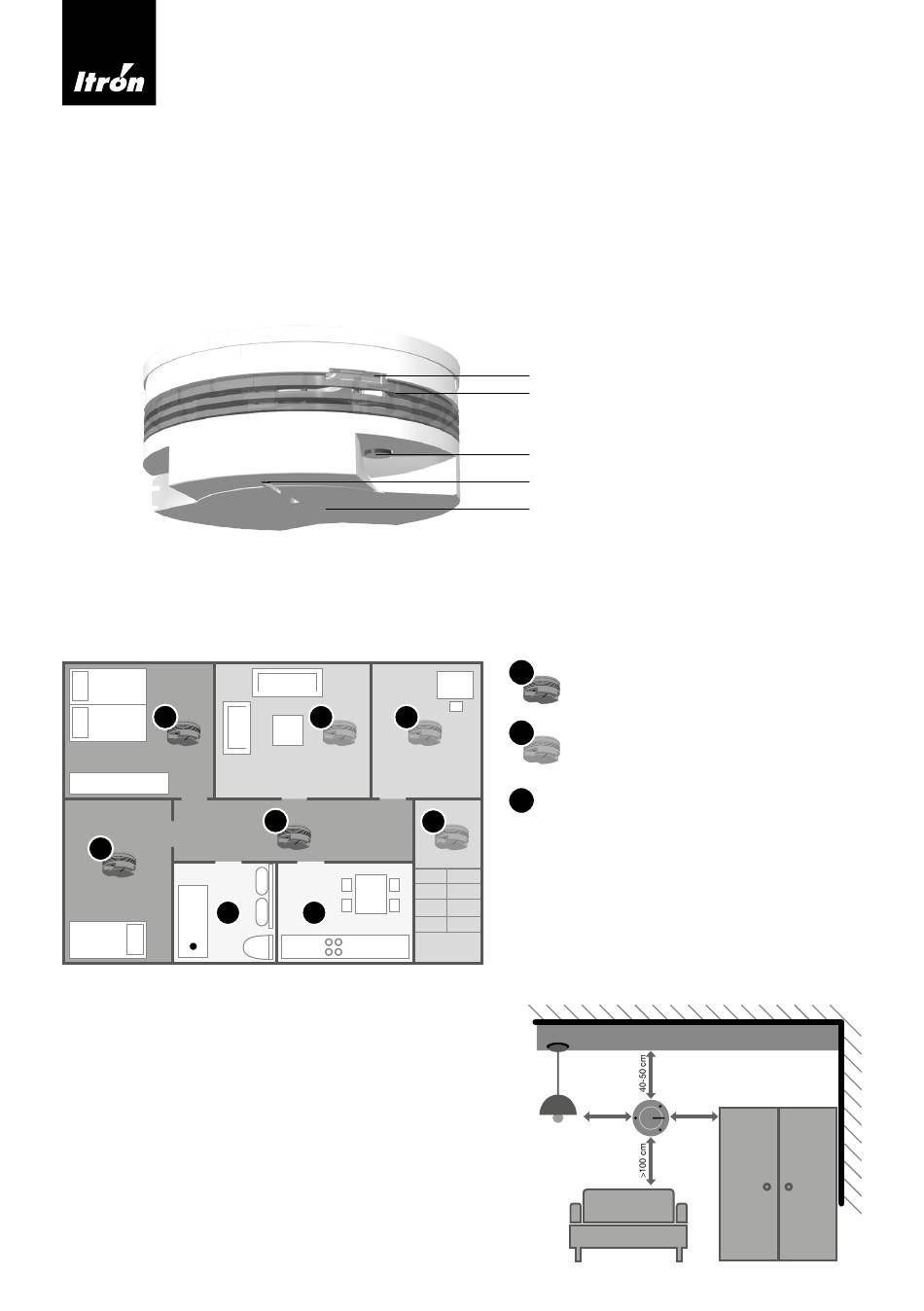

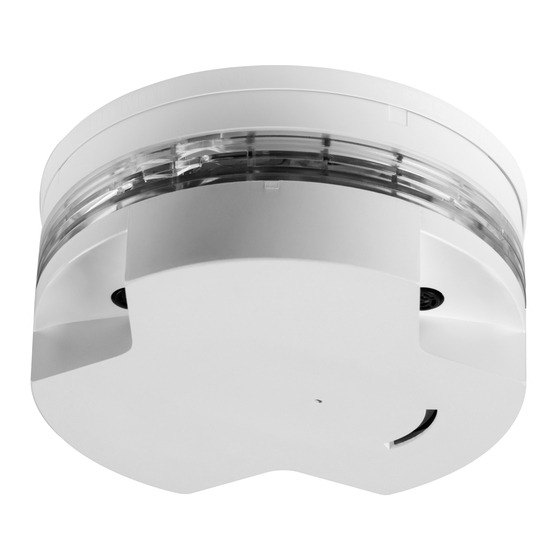

Ferninspizierbarer autonomer Rauchwarnmelder iSD
Der Rauchwarnmelder arbeitet mit einem Lichtstrahl, der durch Rauch gestreut oder reflektiert werden kann. Der Melder ist
in der Lage, Brandrauch oder Feuer zu erkennen und dies zu signalisieren. Im Brandfall muss der Brandrauch ungehindert
erreichen können, um eine korrekte Funktionsweise zu gewährleisten. Der iSD
den iSD
RF
Befolgen Sie die Anweisungen, um den ordnungsgemäßen Betrieb sicherzustellen.
Wir empfehlen die Beachtung der DIN 14676. Beachten Sie ebenfalls regionale Vorschriften.
MONTAGEORT
Gemäß DIN 14676 empfehlen wir, alle Schlaf- und Kinderzimmer sowie Flure und Fluchtwege mit einem Rauchwarnmelder
auszustatten. Die Hinweise der Norm und der regionalen Vorschriften zur Montage des Rauchwarmmelder sind vom
Monteur einzuhalten.
M
M
Schlafzimmer
Schlafzimmer
Kinderzimmer
Wohnzimmer
Kinderzimmer
M
M
Bade-
zimmer
K
Bade-
zimmer
K
MONTAGEPOSITION
Wandmontage
Ist aus baulichen Gründen eine Deckenmontage nicht möglich,
sollte der iSD an der längeren Wand des Raumes montiert werden
RF
(s. Zeichnung); bitte Radius der Umfeldkontrolle
entsprechend anpassen.
In diesem Fall darf sich dauerhaft, im dargestellten Umkreis des
Rauchwarnmelders kein Gegenstand befinden. Auch der Bereich
von mind. 50 cm in den Raum hinein muss frei bleiben.
O O
O O
Wohnzimmer Arbeitszimmer
Arbeitszimmer
M
Flur
M
Flur
Küche
K
Küche
K
Induktive Schnittstelle
Raucheintrittsöffnungen (Lichtleiter)
Ultraschallsensor
Schallaustritt und LED Signalausgabe
Benutzertaste (gesamter Melder)
M
Mindestausstattung
M
Mindestausstattung
O
Optionale Ausstattung
O
Optionale Ausstattung
O
K
Keine Ausstattung
O
K
Keine Ausstattung
In Küchen und Nassräumen ist von der Montage eines
iSD abzusehen, da es z.B. durch Wasserdampf zu
RF
Fehlalarmen kommen kann.
In Mehrzweckräumen (z.B. Wohnküche) ist der
iSD möglichst weit entfernt von einer möglichen
RF
Rauchquelle zu montieren.
>50 cm
RF
wird im Innenbereich verwendet.
RF
>50 cm
Schrank
