3. Montage des Repeaters

1. Registrieren Sie alle Melder in der iConnect 2Way Alarmzentrale wie in der
Hauptanleitung beschrieben.
2. Entfernen Sie die beiden Schrauben in der vorderen Abdeckung und heben
diese nach vorne ab.

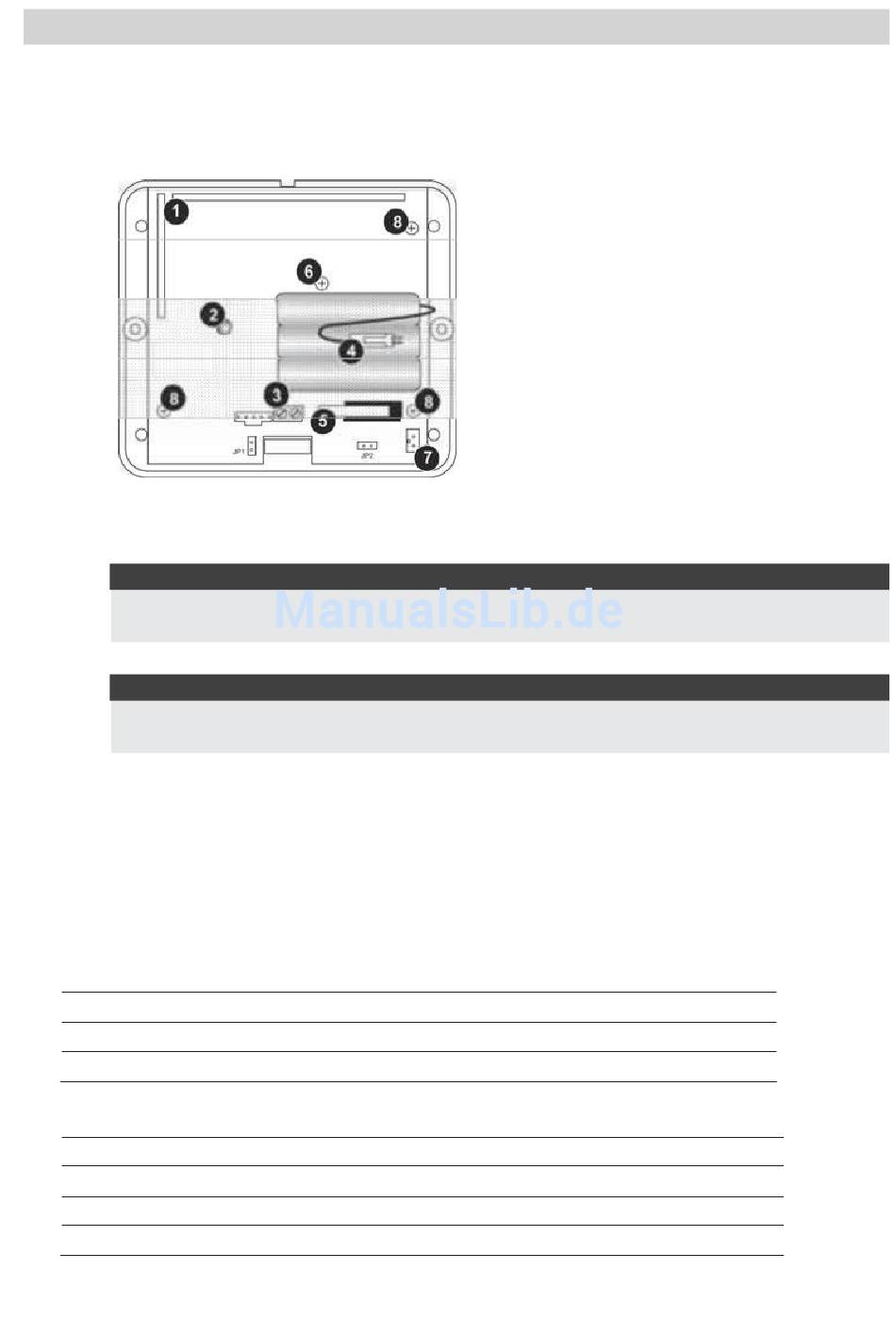

Figure 3-1: EL4635 Repeater (ohne Frontcover)
3. Der Repeater ist nun bereit in die Zentrale eingelernt zu werden (siehe, Den
Repeater registrieren).
Hinweis:
Testen Sie den Repeater an der vorgesehenen Montageposition bevor Sie ihn
endgültig montieren.
4. Montieren Sie den Repeater mit Hilfe der mitgelieferten Schrauben.
Hinweis:
Um den Wandabrisskontakt anzuschlie ßen müssen Sie die Platine heraus nehmen
verschrauben Sie die Perforierte Stelle im Geh äuse mit der Wand.
5. Ist der Repeater in der Zentrale registriert, können Sie den Deckel wieder
schließen. Beachten Sie besonders dass die beiden Sabotagekontakte
einwandfrei schließen.

3.1. LED Anzeige

Ist der Sabotagekontakt geöffnet, zeigt die LED den Status der Übertragung an. Ist der
Sabotagekontakt geschlossen, zeigt die LED den Status der Stromversorgung an.
Table 3-1 : LED Anzeige (Sabotage offen)
LED Anzeige
Blinkt grün
Blinkt rot
Table 3-2 : LED Anzeige (Sabotage geschlossen)
LED Anzeige
Dauerhaft gr ün
Blinkt schnell rot
Blinkt langsam rot
1.
2.
3.
4.
5.
6.
7.
8.
Beschreibung
Signalempfang
Signal senden
Beschreibung
AC & Akku OK
Netzstörung
Akku schwach
4
Interne Anrenne
LED Anzeige
Anschluss für Netzteil
Notstrom Akku
Vorderer Sabotagekontakt
Wandabrisskontakt
Anschluss für Akku
Montageschrauben
