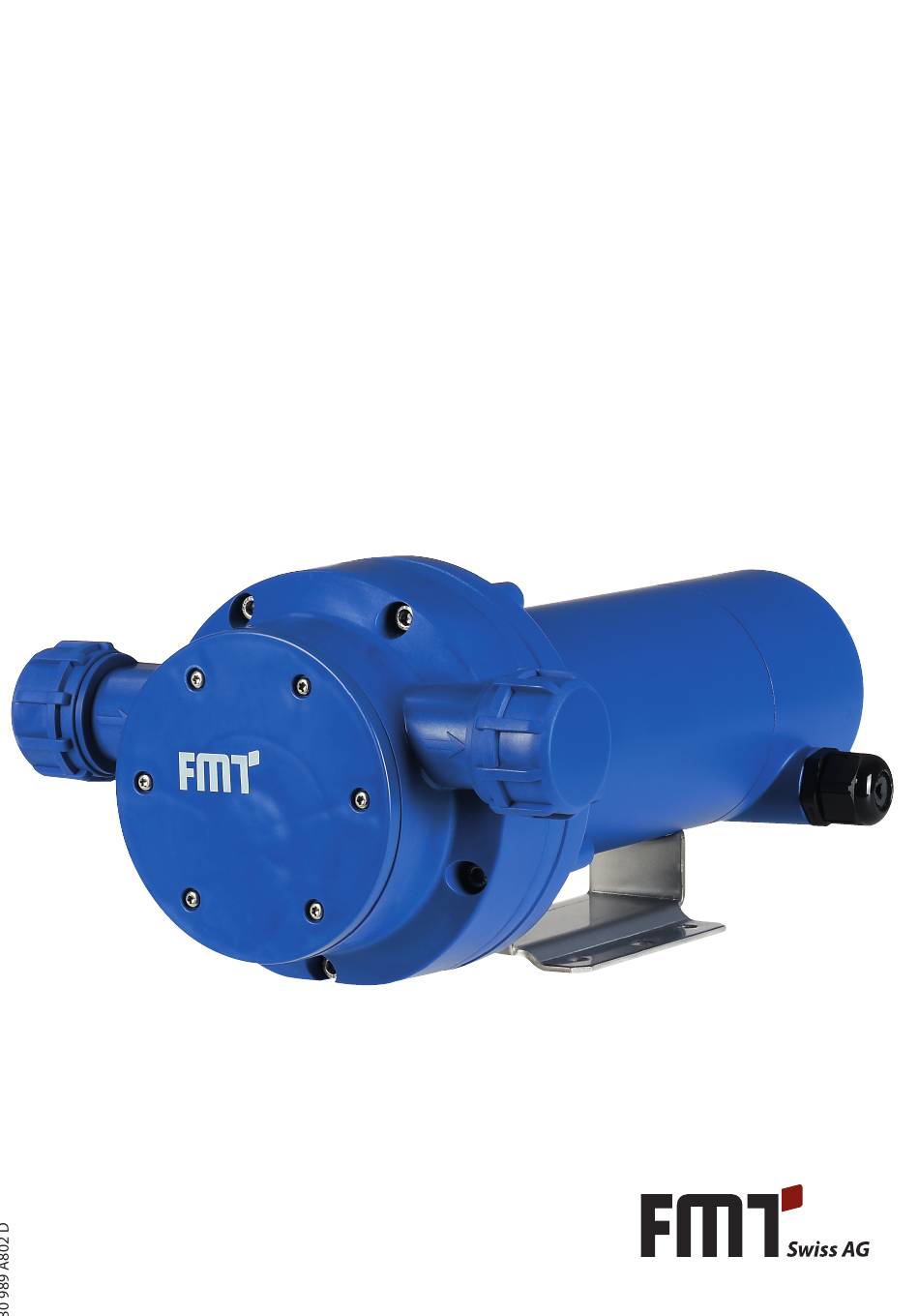

- Seite 1 BETRIEBSANLEITUNG UND SICHERHEITSHINWEISE AdBlue®-Elektromembranpumpe 12 V DC • 24 V DC...
- Seite 2 Betriebsanleitung - AdBlue®-Elektromembranpumpe FMT Swiss AG Diese Dokumentation ist ausschließlich für den Betreiber und dessen Personal bestimmt. Der Inhalt dieser Dokumentation (Texte, Abbildungen, Zeichnungen, Grafiken, Pläne etc.) darf ohne unsere schriftliche Zustimmung weder vollständig noch teilweise vervielfältigt oder verbreitet werden oder zu Zwecken des Wettbewerbs unbefugt verwertet oder an Dritte ausgehändigt oder zugänglich gemacht werden.
- Seite 3 Betriebsanleitung - AdBlue®-Elektromembranpumpe Inhaltsverzeichnis Einführung _________________________________________________________________________4 1.1. Vorwort ____________________________________________________________________________4 1.2. Verpflichtungen des Personals _________________________________________________________4 1.3. Symbolik in diesem Handbuch _________________________________________________________4 1.3.1. Aufbau der Warnhinweise _____________________________________________________________4 1.3.2. Gefahrenzeichen ____________________________________________________________________5 1.3.3. Allgemeine Symbole _________________________________________________________________5 Sicherheitshinweise __________________________________________________________________5 2.1. Zugelassenes Personal ________________________________________________________________6 2.2. Hinweise zur Wartung, Reinigung und Reparatur ___________________________________________6 2.3.
-
Seite 4: Einführung
Bitte lesen Sie diese Betriebsanleitung aufmerksam durch und beachten Sie besonders die Sicherheitshinweise! Bei Fragen in Bezug auf das Produkt stehen Ihnen unsere Mitarbeiter gerne zur Verfügung. Ihre FMT Swiss AG 1.2. Verpflichtungen des Personals Alle Personen, die mit Arbeiten an der AdBlue®-Elektromembranpumpe beauftragt sind, sind verpflichtet, vor Arbeitsbeginn: –... -
Seite 5: Gefahrenzeichen
Betriebsanleitung - AdBlue®-Elektromembranpumpe HINWEIS Kennzeichnet weiterführende Informationen oder Tipps, die die Arbeit erleichtern 1.3.2. Gefahrenzeichen Symbol Bedeutung Allgemeines Gefahrenzeichen. Die Art der Gefahr wird im so gekennzeichne- ten Warnhinweis näher bezeichnet. Dieses Zeichen warnt vor gefährlicher elektrischer Spannung Dieses Zeichen warnt vor explosionsfähiger Atmosphäre 1.3.3. -
Seite 6: Zugelassenes Personal
Betriebsanleitung - AdBlue®-Elektromembranpumpe 2.1. Zugelassenes Personal Nur qualifiziertes und autorisiertes Personal darf Arbeiten an der Elektromembranpumpe ausführen und diese betreiben. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie ihrer Kenntnisse über einschlägige Normen die ihnen übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen können. -
Seite 7: Gefahren Im Umgang Mit Der Adblue®-Elektromembranpumpe
Betriebsanleitung - AdBlue®-Elektromembranpumpe GEFAHR Verletzungsgefahr und Sachschaden durch explosive Dämpfe Niemals explosive Flüssigkeiten, wie z. B. Benzin oder andere ■ ■ Stoffe mit ähnlichen Flammpunkten sowie fetthaltige Flüssigkeiten fördern! Da Motor und Schalter der AdBlue®-Elektromembranpumpe nicht ■ ■ explosionsgeschützt sind, darf die Pumpe nicht in explosionsgefährdeten Bereichen betrieben werden! 2.4. -
Seite 8: Transport Und Zwischenlagerung
Lagertemperaturbereich von -5 °C bis +55 °C Aufbau und Funktionsbeschreibung Die selbstansaugende Pumpe ist kompakt und handlich. Zahlreiche Zubehörteile von FMT ermöglichen eine einfache und schnelle Installation auf jeder Anlage. Die Werkstoffe der Pumpe sind mit leicht aggressiven Flüssigkeiten wie AdBlue® verträglich. - Seite 9 Betriebsanleitung - AdBlue®-Elektromembranpumpe Montage Die AdBlue®-Elektromembranpumpe ist zur Montage im Innen- oder Außenbereich vorgesehen. Bei Außenmontage wird eine Umhausung zum Schutz gegen Witterungseinflüsse benötigt. Für die Befestigung der AdBlue®-Elektromembranpumpe sind 4 Schrauben mit Durchmesser kleiner als 7 mm nötig (nicht im Lieferumfang enthalten). Achten Sie bei der Montage auf eine stabile Befestigung.
-
Seite 10: Instandhaltung
Betriebsanleitung - AdBlue®-Elektromembranpumpe Hängen Sie den Saugschlauch in den zu entleerenden Behälter. ■ ■ Zapfventil in den zu befüllenden Behälter halten. ■ ■ Betätigen Sie den Wippschalter zum Einschalten der Pumpe. ■ ■ VORSICHT Betreiben Sie die Pumpe nie ohne eine Flüssigkeit zu fördern. Es besteht die ■... -
Seite 11: Austausch Der Sicherung
Zulaufmenge zu gering Behälter fast leer oder leer Ansaugfilter verschmutzt Saugbehälter ohne Saugbehälter ausreichend belüften Druckausgleich z. B. FMT Entlüftungsventil (45 150) Leckage Membran defekt Membranset austauschen (80 864) defekter O-Ring O-Ring austauchen (82 869 878) Pumpe dreht sich schwer Ablagerung oder Fremdkörper... -
Seite 12: Entsorgung
11. Reparatur/Service Die AdBlue®-Elektromembranpumpe wurde unter Einhaltung höchster Qualitätsstandards entwickelt und gefertigt. Sollte trotz aller Qualitätsmaßnahmen ein Problem auftreten, wenden Sie sich bitte an unseren Kundenservice: FMT Swiss AG Tel +49 9462 17-246 Fax +49 9462 1063 service@fmtag.ch 12. Entsorgung Der Betreiber ist für die ordnungsgemäße Entsorgung der Pumpe verantwortlich. -
Seite 13: Einbaumaße Der Elektromembranpumpe (In Mm)
Betriebsanleitung - AdBlue®-Elektromembranpumpe 14. Einbaumaße der Elektromembranpumpe (in mm) Abb. 14. -1: Einbaumaße AdBlue® Elektromembranpumpe (in mm) -
Seite 14: Explosionsdarstellung Der Adblue® -Elektromembranpumpe
Betriebsanleitung - AdBlue®-Elektromembranpumpe 15. Explosionsdarstellung der AdBlue® -Elektromembranpumpe Abb. 15.-1: Explosionsdarstellung der AdBlue®-Elektromembranpumpe... - Seite 15 Betriebsanleitung - AdBlue®-Elektromembranpumpe Pos. Menge Bezeichnung 12 V 24 V Flachsteckhülse-blau-vollisoliert 85 062 Schild 89 882 Dichtring 80 638 Zylinderschraube M 5x55 86 893 Ersatzteil für AdBlue®-Elektromembranpumpe 80 864 O-Ring FKM 70-Ø120x2 82 869 878 Senkschraube M 4x16 87 087 Exzentrischer Flansch für 50 Hz 82 864 Passfeder DIN 6885 A...
-
Seite 16: Pumpensets Für Montage An Ibc-Containern
Betriebsanleitung - AdBlue®-Elektromembranpumpe 16. Pumpensets für Montage an IBC-Containern 16.1. Aufbau Abb. 16.-1: Aufbau Pos. Bezeichnung Pos. Bezeichnung Unterlegscheibe 6,4x18x1,6 Doppelnippel G 1“ a O-Ring FKM 80-29x2,5 Bogen 90° mit 2 x Überwurfmutter Einbauzähler digital-NEF Automatikzapfventil AdBlue® AdBlue®-Elektromembranpumpe 2-Ohr-Schlauchklemme Mechanisches Zapfventil AdBlue® Abgabeschlauch 6 m-DN19 Pistolenhalter Verbindungsschlauch-DN19 mit 2 x Bogen 90°... -
Seite 17: Montage Am Ibc-Behälter
Betriebsanleitung - AdBlue®-Elektromembranpumpe 16.2. Montage am IBC-Behälter Abb. 16.-2: Montage am IBC-Behälter VORSICHT Bei jeder Installation muss eine stabile und sichere Befestigung des ■ ■ Zapfsystems gewährleistet sein. -
Seite 18: Pumpensets Für Montage An Einem Fass
Betriebsanleitung - AdBlue®-Elektromembranpumpe 17. Pumpensets für Montage an einem Fass 17.1. Aufbau Abb. 17.-1: Aufbau Pos. Bezeichnung Pos. Bezeichnung AdBlue®-Elektromembranpumpe Unterlegscheibe 6,4x18x1,6 Teleskopkonsole Sicherungsscheibe Einbauzähler digital-NEF NBR-Schwingungsdämpfer Zählerhalter Abgabeschlauch 6 m-DN19 Pistolenhalter Saugschlauch 2 m-DN19 mit Bogen 90° G 1“ i und Fussventil Anschlussarmatur G 1“... -
Seite 19: Montage Am Fass
Betriebsanleitung - AdBlue®-Elektromembranpumpe 17.2. Montage am Fass Abb. 17.-2: Montage am Fass VORSICHT Bei jeder Installation muss eine stabile und sichere Befestigung des ■ ■ Zapfsystems gewährleistet sein. - Seite 20 FMT Swiss AG Fluid Management Technologies Swiss AG Gewerbestraße 6 6330 Cham / Schweiz Tel. +41 41 712 05 37 Fax +41 41 720 26 21 info@fmtag.com www.fmtag.com...
