Kingspan ASM 15 Montageanleitung
Aufstocksystem
Inhaltszusammenfassung für Kingspan ASM 15

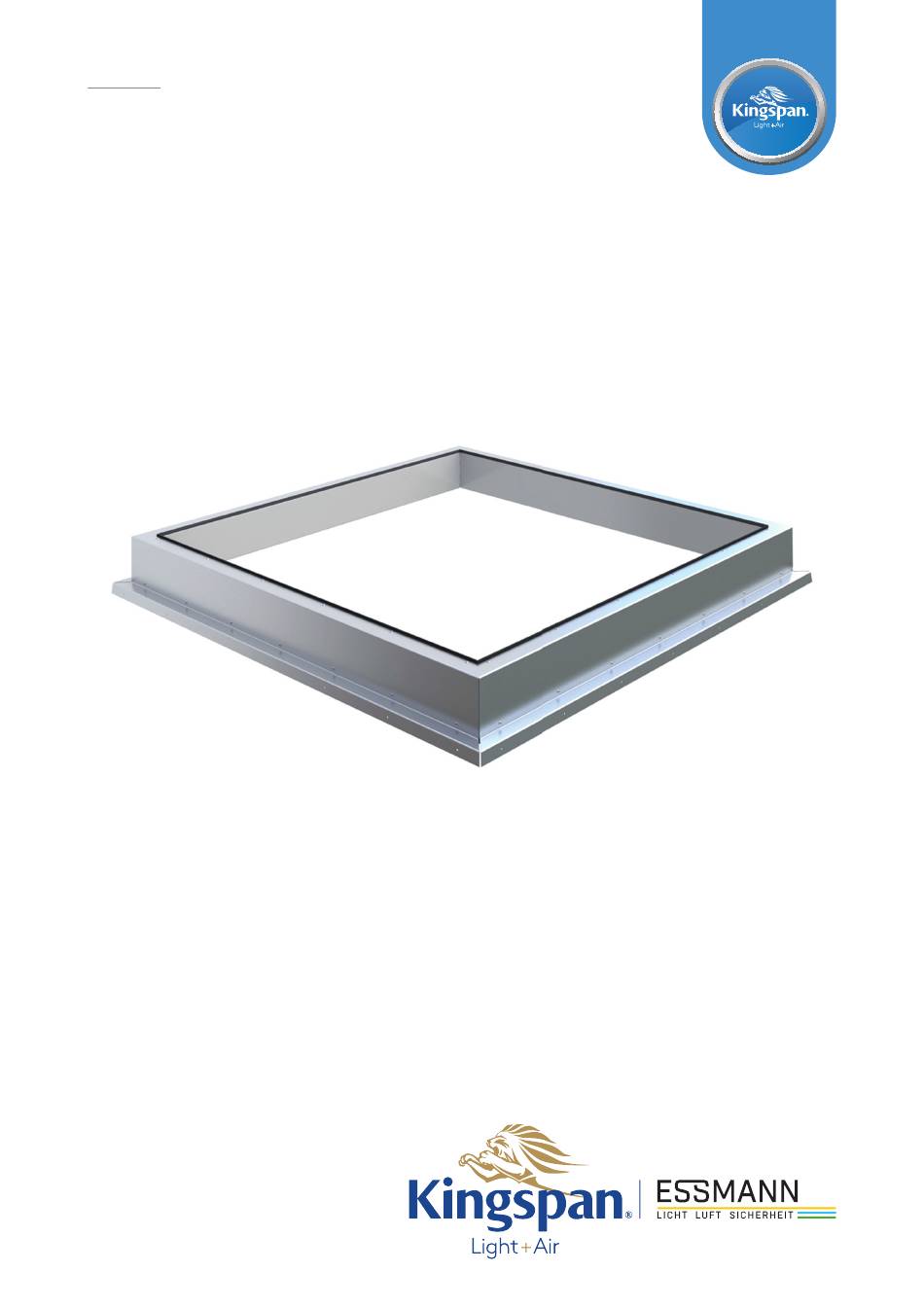

- Seite 1 Light + Air CEER Aufstocksystem ASM 15, ASM 30, Flex ASM 30 Montageanleitung Tageslicht- und Belichtungssysteme Natürliche Be- und Entlüftungssysteme Rauch- und Wärmeabzugssysteme Service & Wartung Gebäudeautomation...
-
Seite 2: Bestimmungsgemäße Verwendung
Montageanleitung Aufstocksystem ASM 15, ASM 30, Flex ASM 30 Diese Anleitung ist ausschließlich für geschulte ESSMANN-Monteure erstellt worden. Nur so werden sachgerechte Arbeiten sichergestellt. Gegenüber Darstellungen und Angaben in dieser Anleitung sind technische Änderungen vorbehalten. Die Arbeiten müssen nach den aktuellen Technischen Regeln für Arbeitsstätten ASR A 2.1 ausgeführt werden. In den Ländern der EU und in den Bestimmungsländern des Produktes müssen die jeweils geltenden und gültigen... -
Seite 3: Technische Daten
Beginnen Sie die Montage nur, wenn die Unterkonstruktion ohne Beschädigungen oder sonstiger Mängel ist. Kontrollieren Sie die Lieferung vor der Montage auf Vollständigkeit. Bei Unstimmigkeiten darf die Montage nicht begonnen werden, wenden Sie sich bitte an Kingspan ESSMANN. Für die Montage des ASM müssen folgende Vorbereitungen getroffen werden. Die Vorbereitungen variieren je nach Ausführung der zu sanierenden Lichtkuppel. - Seite 4 Aufstocksystem Montageanleitung ASM 15, ASM 30, Flex ASM 30 Aufsetzkranz im Auflagerfläche Bestand Ƿ Auflagerfläche reinigen und Unebenheiten entfernen. Dichtmasse Ƿ Beiliegende Dichtmasse umlaufend auf der Auflagerfläche auftragen. Montagerahmen Montagerahmen Dichtmasse X= Einbaumaße Montagerahmen Ƿ Montagerahmen aufsetzen und symmetrisch ausrichten –...
-
Seite 5: Einbaumaße Montagerahmen
Montageanleitung Aufstocksystem ASM 15, ASM 30, Flex ASM 30 5.1 Einbaumaße Montagerahmen ASM 15 ASM 15 mit Adapterblech 10 mm 10 mm ≥ 50 mm < 50 mm Adapterblech ASM 30 ASM 30 mit Adapterblech 20 mm 20 mm ≥ 50 mm <... -
Seite 6: Aufstockelement Auf Montagerahmen Montieren
Montageanleitung Aufstocksystem ASM 15, ASM 30, Flex ASM 30 ASM Flex 30 ASM Flex 30 mit Adapterblech 10 mm 10 mm < 50 mm ≥ 50 mm Adapterblech 5.2 Aufstockelement auf Montagerahmen montieren Moosgummiband 50 x 2 mm Selbstbohrende Schraube 4,8 x 16 mm Ƿ... -
Seite 7: Adapterblech Montieren
Montageanleitung Aufstocksystem ASM 15, ASM 30, Flex ASM 30 5.3 Adapterblech montieren Das Adapterblech wird bei Aufsetzkränzen verwendet, wo sich die Schraubrücklage senkrecht im Aufsetzkranz befindet. Die Auslegung der Adapterbleche und die Auswahl der Befestigungsmittel wird durch die Anwendungs- technik fest gelegt. -
Seite 8: Optional Mit Sicherheitsrahmen
Montageanleitung Aufstocksystem ASM 15, ASM 30, Flex ASM 30 5.4 Detail Lichtkuppel „classic“ Standard ohne Sicherheitsrahmen Optional mit Sicherheitsrahmen Unterteil Lichtkuppelschanier Unterteil Lichtkuppelschanier auf auf dem Aufstocker montiert dem Sicherheitsrahmen montiert – Die Unterteile der Lichtkuppelscharniere sind auf – Die Unterteile der Lichtkuppelscharniere sind dem Aufstockelement montiert. - Seite 9 Ungarn T + 48 22 7377 - 041 T + 36 1 412 - 0660 info@essmann.com.pl essmann@essmann.hu www.essmann.pl www.essmann.hu www.kingspanlightandair.com www.kingspanlightandair.com Technische Änderungen vorbehalten. Abbildungen unverbindlich. Kingspan_Aufstocksystem ASM 15, ASM 30, Flex ASM 30_1.0_DE_DE Version 1.0; Stand 17.12.2019; Art.-Nr.: 11000869617...
