Druckluft-Set DS-5
Best.Nr. 501 426
Auf unserer Website www.pollin.de steht für Sie immer die aktuellste Version der Anleitung zum Download zur Verfügung.
Sicherheitshinweise
• Benutzen Sie das Druckluft-Set nicht weiter, wenn es beschädigt ist.
• Schließen Sie die Sprüh- und Farbspritzpistole an einem ölfreien Kompressor!
• Benutzen Sie nie mehr Druck wie angegeben!
• Richten Sie Sprüh-, Farbspritz-, Ausblas- und Reifenfüllpistole nicht auf Personen!
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben durch geschultes Personal
verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossen-
schaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Das Produkt darf nicht fallen gelassen oder starkem mechanischem Druck ausgesetzt werden, da es durch die Auswir-
kungen beschädigt werden kann.
• Das Set muss vor Hitzeeinwirkung geschützt werden.
• Betreiben Sie das Set nicht in einer Umgebung, in welcher brennbare Gase, Dämpfe oder Staub sind.
• Dieses Set ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu
benutzen ist.
• Diese Bedienungsanleitung ist Bestandteil des Produktes. Sie enthält wichtige Hinweise zur Inbetriebnahme und Bedie-
nung! Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsan-
leitung zum Nachlesen auf!
• Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern.
Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de
!
Stand 27.09.2013, rut
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für pollin electronic DS-5

  • Seite 1 Achten Sie hierauf, auch wenn Sie das Produkt an Dritte weitergeben! Bewahren Sie deshalb diese Bedienungsan- leitung zum Nachlesen auf! • Das Produkt ist kein Spielzeug! Halten Sie das Gerät von Kindern fern. Pollin Electronic GmbH • Max-Pollin-Str.1 • 85104 Pförring • Tel. +49 (0) 8403 920-920 • www.pollin.de Stand 27.09.2013, rut...

  • Seite 2: Bestimmungsgemäße Verwendung

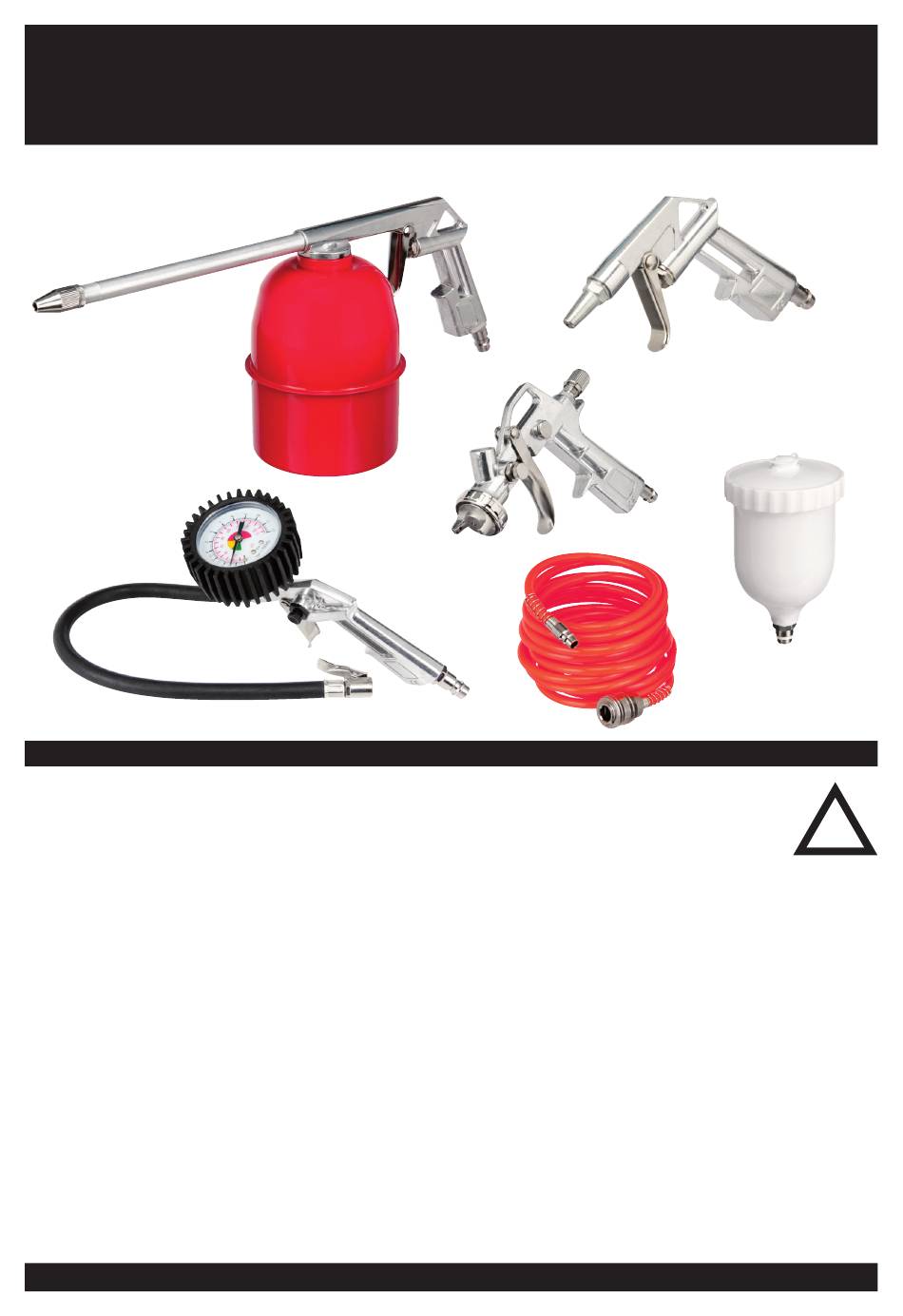

    Bestimmungsgemäße Verwendung Das Druckluft-Set besteht aus einer Ausblaspistole, Farbspritzpistole mit Kunstoffbehälter, Sprühpistole mit Metallbehälter, Reifenfüllpistole und einem Spiralschlauch und kann an jeden handelsüblichen Kompressor angeschlossen werden. Die genauere Verwendung wird unter "Inbetriebnahme/Bedienung" beschrieben. Eine andere Verwendung als angegeben ist nicht zulässig! Änderungen können zur Beschädigung dieses Produktes führen, darüber hinaus ist dies mit Gefahren, wie z.B.
  • Seite 3 2. Farbspritzpistole Kunstoffbehälter Farb-Düse Strahlenbreiten-Regler Abzugbügel Druckluftanschluss Druckventil Verwendungszweck Bedienung Empfohlener Arbeitsdruck Lackieren Füllen Sie den Kunststoffbehälter a bis zu 2/3 mit Farbe voll. 1,5...3,5 bar (je nach Schließen Sie den Druckluftschlauch an den Druckluftanschluss Farbdichte) e. Halten Sie einen Abstand von ca. 20...30 cm zum Objekt ein.

  • Seite 4: Pflege Und Wartung

    4. Reifenfüllpistole Manometer Ablassknopf Druckluft-Anschluss Ventil-Anschluss Abzugbügel Verwendungszweck Bedienung Empfohlener Arbeitsdruck Reifen befüllen Schließen Sie den Druckluftschlauch an den Druckluftanschluss 4 bar c und den Ventil-Anschluss d an das Reifenventil. Überprüfen Sie den Druck am Manometer a. Bei zu hohem Druck können Sie ihn mit dem Ablassknopf b verringern.

  • Seite 5: Problembehebung Der Farbspritzpistole

    Problembehebung der Farbspritzpistole Problem Mögliche Ursache Lösung Unterbrochener Strahl Zu wenig Flüssigkeit Füllen Sie den Metallbehälter nach Farb-Düse ist nicht fest geschraubt Farb-Düse festschrauben Bogenförmiges Muster Verstopfte Farb-Düse Entfernen Sie die Ablagerungen aus der Farb-Düse (keine metallischen Gegenstände benutzen) Muster nicht gleichmäßig Verstopfte Farb-Düse Entfernen Sie die Ablagerungen aus der Farb-Düse (keine metallischen...
  • Seite 6 Lieferumfang Sprühpistole mit abschraubbbarem Metallbehälter (Rohrlänge 200 mm) Farbspritzpistole mit einstellbarer Farbmenge Ausblaspistole aus Metall Reifenfüllpistole mit Manometer und 400 mm Schlauch Kunststoffbehälter für Farbspritzpistole Ausziehbarer Spiralschlauch (bis zu 5 m Länge) Symbolerklärung Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
