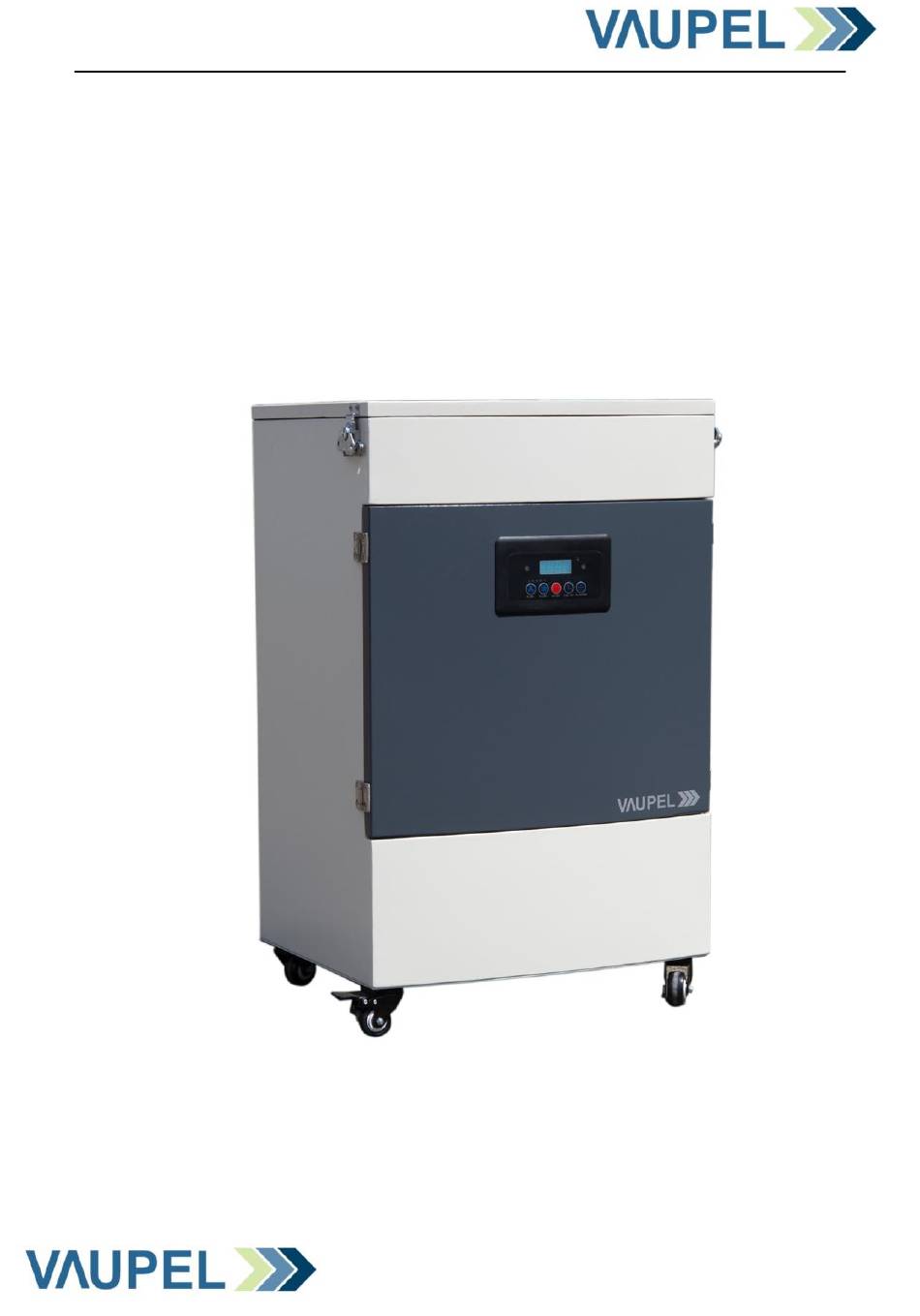

- Seite 1 Bedienungsanleitung Typ: LAB-5.1D Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Bitte lesen Sie sich diese Betriebsanleitung sorgfältig durch. Arbeitsplatzergonomie Vaupel, Heidmarkstraße 5, 29683 Bad Fallingbostel Tel. 05162 / 90 37 800...
-
Seite 2: Produktbeschreibung

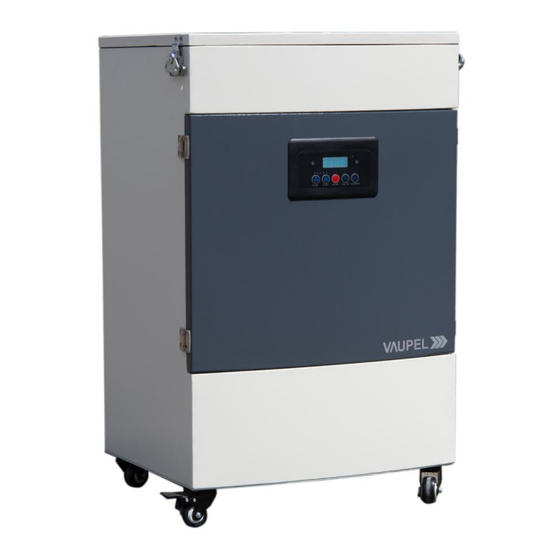

Unsere Produkte sind von international anerkannten Instituten nach CE und PONY (Amerikanische Norm) geprüft und zertifiziert mit folgenden Urkunden: Der LAB-5.1D ist speziell entworfen worden, für Laseranwendungen, Zerspan-Techniken, SMD-Löten, Elektrolöten sowie allen Bereichen, an denen Feinstaub und Gase erfasst und gefiltert werden müssen. Mit der 6-fachen Filtrierung ist eine stufenlose Regulierung der Absaugung möglich. -
Seite 3: Lieferumfang
Lieferumfang 1. Eine leise Dauerläuferturbine macht den LAB-5.1D zur idealen Mehrplatzlösung. 2. Der Ventilator besitzt eine starke Resistenz. Der Betrieb ist reibungslos und geräuscharm. Durch großes Luftvolumen, bei niedriger Energieaufnahme, erreicht der Ventilator einen hohen Wirkungsgrad. 3. Die Infrarotfernbedienung ermöglicht eine Montage auch entfernt von Arbeitsplätzen (max. - Seite 4 5 Ø 90mm*1,4m mitbestellt) Rohgasstutzen Ø 100mm Aufkleber auf Garantieausweis der Unterseite des Gerätes Bedienungsanleitung Effiziente Filtereinheit Vorfilter, inkl. 1 Set mit 6 Filterstufen Matte Fernbedienung (infrarot) Arbeitsplatzergonomie Vaupel, Heidmarkstraße 5, 29683 Bad Fallingbostel Tel. 05162 / 90 37 800...
-
Seite 5: Sicherheitshinweise
6. Der Einsatz in explosiver Umgebung (ATEX) ist lebensgefährlich. 7. Saugen Sie keine Flüssigkeiten in die Filteranlage. 8. Die Anlage ist nicht dafür geeignet, Öldämpfe zu filtern. Arbeitsplatzergonomie Vaupel, Heidmarkstraße 5, 29683 Bad Fallingbostel Tel. 05162 / 90 37 800... -
Seite 6: Inhaltsverzeichnis
Inhalt 1. Aufbau und Abmessung -------------------------------- --------1 2. Technische Daten ----------------------------- -------------------3 3. Handhabung --------------------------------------------------------4 3.1 Filterwechsel -- -----------------------------------------------4 3.2 Pflege und Austausch der Filterbox ---------------------5 3.3 Bedienungsanleitung ----------------------------------------6 4. Fehlerbehebung / Störungsbeseitigung ----------------------8 5. Pflege und Benutzung der Filter ------------------------------10 6. -
Seite 7: Aufbau Und Abmessung
Aufbau und Abmessungen Robuste Vorfiltermatte Gummidichtung Vorfilter für Staub F8 Feinstaubfilter H13 4 Stufen Aktivkohle Vorkammeröffnung Schauglas Rohgasstutzen Gehäuse Luftauslass Ein-Ausschalter mit Sicherung... - Seite 8 Filtersteuerung Butterfly- Verschlüss 885 mm 440 mm 550mm...
-
Seite 9: Technische Daten
Technische Daten Φ90mm Stutzen Ansaugstutzen Anschlussspannung AC 230V Leistung 450W 0.3μm Abscheidegrad > 99.997% ＜ Geräuschpegel 65dB (A) Anschlussschlauch (Zubehör) Ø100mmx2m Volumenstrom 700m³/h Abmessungen L550×B440×H885mm Gewicht 60.0kg... -
Seite 10: Handhabung
Handhabung 3.1 Filterwechsel Zum Öffnen der Vordertür, lösen Sie die beiden Butterfly-Verschlüsse. Nehmen Sie die Griffe auf der Vorderseite der Schubladen und ziehen Sie die einzelnen Filter Schicht für Schicht aus der Halterung, um die Filter wechseln zu können. (Abbildung 1) Achtung: Achten Sie beim Wechseln darauf, an welche Stelle die unterschiedlichen Filter platziert werden (siehe Seite 10). -
Seite 11: Pflege Und Austausch Der Filterbox
3.2 Pflege und Austausch der Filterbox Kontrollieren Sie regelmäßig die Filterbox durch das Schauglas auf der Oberseite der Anlage. Folgen Sie den unteren Schritten, um die Filter fehlerlos zu reinigen und somit die Ansammlung von Schadstoffen zu vermeiden: 1. Zum Öffnen der Vordertür, lösen Sie die beiden Butterfly- Verschlüsse. -
Seite 12: Bedienungsanleitung
3.3 Bedienungsanleitung Digital Display Alarmanzeige Alarm Optische Anzeige Fernbedienungsempfänger für Leistungsstufen OK/ Setting Luftstrom verringern Time Set Luftstrom erhöhen Ein/ Aus Anzeige Infrarotfernbedienung Ein/ Aus Schalter Luftstrom erhöhen Time Set Displaysperrung OK / Setting Luftstrom verringern... -
Seite 13: Beschreibung Der Tasten-Funktionen
Beschreibung der Tasten-Funktionen: Ein/ Aus Schalter Drücken Sie den Fuß-Schalter und die orangene LED leuchtet. Das Gerät beginnt zu arbeiten. Drücken Sie den Trittschalter, erneut erlischt die LED und das Gerät schaltet ab. (Achtung: Nehmen Sie das Gerät länger außer Betrieb, so schalten Sie den Hauptschalter aus und trennen Sie es von der Stromversorgung). -
Seite 14: Fehlerbehebung/ Störungsbeseitigung
OK/ Setting Meldet das Gerät einen Alarm, drücken Sie die OK/Setting-Taste, um das akustische Signal abzustellen. Im Normalzustand können Sie sich durch Drücken der Taste die Gesamtlaufzeit anzeigen lassen. Verriegeln des Control Panels Drücken Sie diese Taste während des Betriebs, so werden alle Tasten auf dem Bedienfeld der Maschine gesperrt. - Seite 15 Problem 2: Das Gerät schaltet sich gleich nach Inbetriebnahme ab. Auch nach einem erneuten Einschalten tritt der Fehler wieder auf. Ursache Der Luftstrom ist durch einen Fremdkörper gestört oder es handelt sich eventuell um eine starke Verschmutzung der Filter. Der Anlaufstrom vom Lüfter ist dadurch sehr hoch.
-
Seite 16: Pflege Und Benutzung Der Filter
Pflege und Benutzung der Filter Achtung: Wenn die Filter bis zu 70% mit Staub bedeckt sind und sich nicht mehr reinigen (ausklopfen) lassen, ersetzen Sie diese durch neue. a) Vorfiltermatte 1. Vorfilter für Staub F8 (PP-Filter) Platzieren Sie den Filter auf der obersten Schublade der Filterhalterung. -
Seite 17: Warnhinweise
Warnhinweise Das Gerät sollte immer im angegebenen Spannungsbereich betrieben werden. Der Betrieb mit zu hoher oder niedriger Spannung sollte unbedingt vermieden werden. Bei auftretenden Spannungsschwankungen, schalten Sie bitte die Maschine aus und ziehen Sie den Stecker. Erst nach der Beseitigung der Stromschwankungen, kann das Gerät wieder angeschlossen werden. - Seite 18 sowie die gesamte Anlagensteuerung. Dadurch würde es zu erheblichen Kosten kommen, die Sie bezahlen müssten. Bei einer Filtersättigung darf die Maschine keinesfalls weiter in Betrieb sein, sonst kommt es zu einer deutlichen Minderung der Betriebsdauer. Deshalb sollte die Anlage und die Filter regelmäßig kontrolliert und gereinigt, bzw.
- Seite 19 Notizen Seriennummer: Letzte Wartung Letzter Filterwechsel...
