JPS TEKNIK AB F2-Compact Bedienungs- Und Wartungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für JPS TEKNIK AB F2-Compact

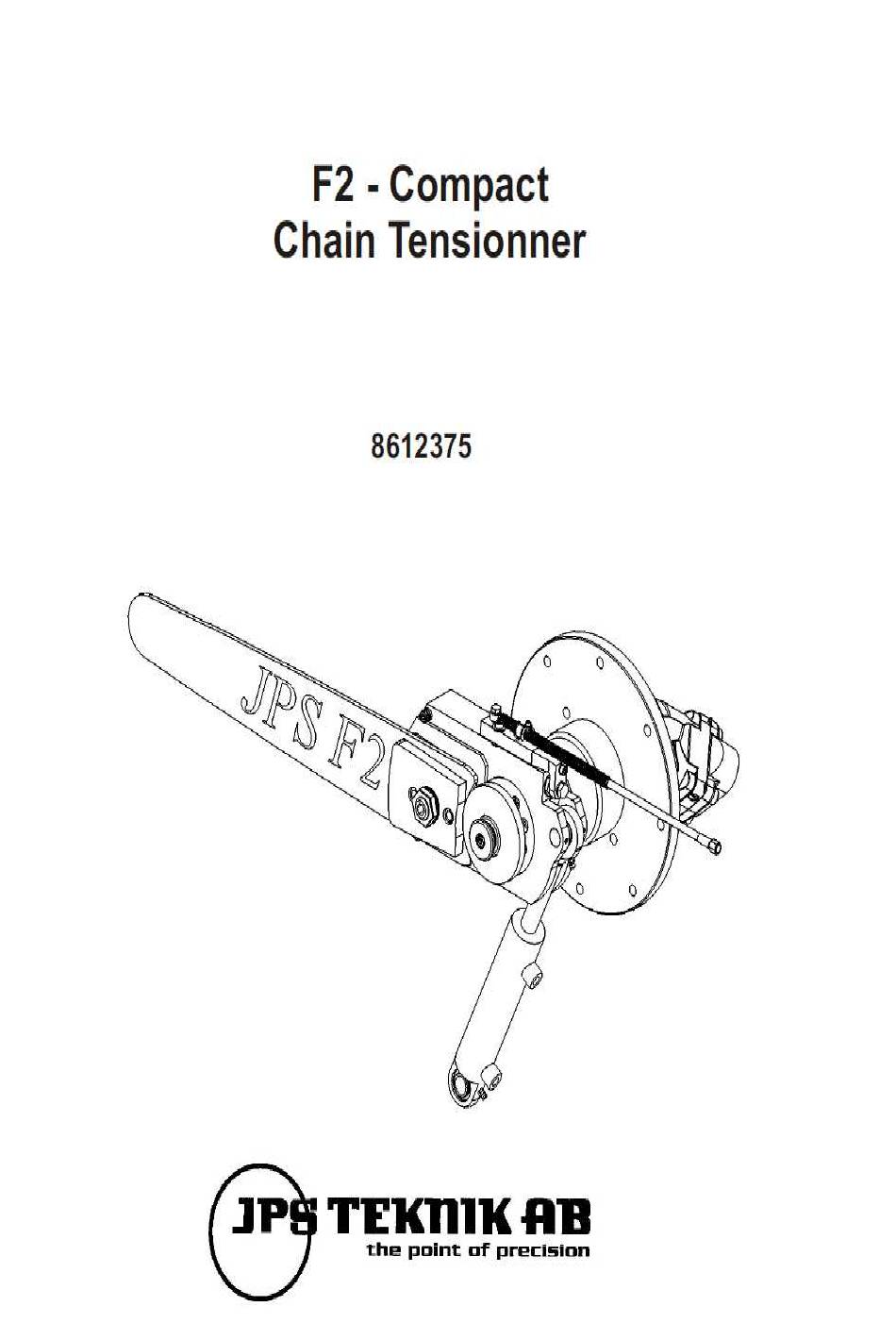

- Seite 1 Bedienungs und Wartungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort Technische Daten Beschreibung der Funktionen Handhabung Montage Sägeschwert Notentriegelung Kettenspanner Montage der Kette Wartung und Reparatur Vorbeugende Wartung Schmierung Reinigung Lager Gleitlager r für Sägeschwerthalter Demontage und Montage des Sägeschwerthalters Gleitlager im Sägeschwerthalter erneuern Lager Kontrolle Entlüften und Einstellen des Spanndrucks Spannzylinder... -
Seite 3: Vorwort
Vorwort Dieses Handbuch enthält wichtige Hinweise für die richtige Handhabung und Pflege Ihrer Säge. Bitte lesen Sie das Handbuch sorgfältig, bevor Sie die Säge benutzen und befolgen Sie die Anweisungen. Auf diese Weise werden Sie von der hohen Lebensdauer und den geringer Gesamtbetriebskosten profitieren. Nationale Sicherheitsvorschriften Zusätzlich zu den Empfehlungen in diesem Handbuch, hat jedes Land seine eigenen Sicherheitsbestimmungen. -
Seite 4: Technische Daten
Gewicht 40 kg Säge Bereich 48-150 cm Ritzel 17 Zähne Motor, Alternativen 1) 17CC 2) 25CC 3) Elektromotor 7,5 kW Kettensägen Öl 1 Kanal, 1/8´ Kupplung Technische Daten Spanner Der Spanner drückt unmittelbar gegen das Lagergehäuse. Der hydraulische Druck des Spanners ist je nach Kette-Typ einzustellen der Druck ist auf 36-38 bar voreingestellt. -
Seite 5: Beschreibung Der Funktionen
Arbeitsweise Wenn die Säge in der Ruheposition ist, wird die Kette auf die gewünschte Spannung gespannt. Beim Sägen wird der Druck gesperrt und, verhindert dass sich die Kette lösen kann. Die Kette wird automatisch nach jedem Schnitt nachgespannt. An den Monteur Für eine optimale Funktion des hydraulischen Spanners, muss eine spezielle Hydraulik-Schlauchleitungen montiert werden zwischen den Hydraulikblock und dem Kettenspannventil. -
Seite 6: Handhabung
Handhabung Montage des Sägeschwerts • Schalten Sie vor jeder Arbeit an der Säge den Motor ab! • Nie unter einer angehobenen Last stehen! • Arbeiten Sie nur mit Handschuhen! • Demontieren Sie immer die Kette bevor sie das Schwert wechseln! 1. -
Seite 7: Notentriegelung
Notentspannung Wenn die automatische Entspannung nicht funktioniert können Sie die Notentlastungsschraube eindrehen. 1. Drehen Sie die Säge in die Ausgangsposition. 2. Drehen Sie den Verschlussschrauben aus der Montageöffnung. 3. Führen Sie die Notentlastungschraube in die Öffnung und drehen Sie sie im Uhrzeigersinn hinein bis die Kette entspannt ist. -
Seite 8: Montage Der Kette
Montage der Kette • Schalten Sie beim Wechseln der Kette oder des Sägeschwerts immer den Motor ab! • Nie unter einer angehobenen Last stehen! • Arbeiten Sie immer mit Handschuhe! 1. Schalten Sie den Motor ab. Ziehen Sie an der Kette zum Einfahren des Sägeschwerts und Demontieren Sie die Kette. -
Seite 9: Wartung Und Reparatur
Wartung und Reparaturen Vorbeugende Wartung Schmierung Die Schmierung der Lager in der Sägeeinheit erfolgt über Kettenschmierung. Reinigung Raum unterhalb Sägeschwerthalters muss zwei bis dreimal jährlich gereinigt werden. Dies bedeutet, dass Sägeschwerthalter ausbauen müssen, folgen Sie hierzu den Anweisungen Abschnitt Demontage und Montage des Sägeschwerthalters Seite 10 Das Lager... -
Seite 10: Gleitlager R Für Sägeschwerthalter
Demontage und Montage des Sägeschwerthalters 1. Entfernen Sie die Kette und das Sägeschwert. Stellen Sie sicher, das sich der Schwerthalter in der hinteren Position befindet. Demontieren Sie die Mutter, die Sicherungsscheibe und die Druckplatte. 2 Drücken Sie den Schwerthalter nach vorne in die ausgefahrene Position. - Seite 11 4 Demontieren Sie die Wellen, mit einem Schlagabzieher. Bringen Sie das Demontage- Werkzeug, Teil Nr. 859 1023, an den Führungsachsen an Entfernen Sie die beiden Wellen 5 Heben Sie die Sägeschwerthalter aus dem Spanner Gehäuse. Entfernen Sie den O-Ring aus der Vertiefung direkt unterhalb des Sägeschwerthalters, und überprüfen Sie deren Zustand.
- Seite 12 Fetten Sie den O-Ring leicht ein und Setzen Sie ihn in seine Nut. Fetten Sie auch den Sägeschwerthalter und die Gleitlager mit Merzweckfett ein 7.Stecken Sie die Wellen in dass Sägegehäuse dass sie 5-10 mm hinein stehen 8. Legen Sie den Sägeschwerthalter in den Innenraum, schieben Sie die Wellen hinein und sichern Sie sie mit den Sicherungsschrauben und Loctite...
-
Seite 13: Gleitlager Im Sägeschwerthalter Erneuern
Erneuern der Gleitlager im Schwerthalter Jeder Sägeschwerthalter enthält 4 Buchsen, 2 für jede Welle. Erneuern Sie diese Buchsen, brauchen Sie (zusätzlich zu den neuen Buchsen) einen passenden Dorn, Teil Nr. 859 1028. 1. Führen Sie das schmale Ende des Dorns in die Öffnung. 2. -
Seite 14: Lager Kontrolle
Prüfen und Einstellendes Lagers Überprüfen Sie das Spiel durch wackeln am Spanner Gehäuse. Das Spiel darf nicht mehr als 0,05 mm in jede Richtung betragen. Wenn das Spiel zu groß ist, sind dünne Bleche unter die Platte Pos. 6.zu legen. Das Unterlegen ist in Schritten von maximal 0,2 mm vorzunehmen. -
Seite 15: Entlüften Und Einstellen Des Spanndrucks
Entlüftung Starten Sie den Motor. Lösen Sie die Entlüftungsschraube, damit die Luft im Inneren der Schläuche entweichen kann. Wiederholen Sie diesen Vorgang einige Male. Einstellen des Spanndrucks Bei Auslieferung ist der Druck auf ca. 36-38 bar eingestellt. Allerdings kann der Druck je nach Kettenspannung angepasst werden. Der Druck kann mithilfe des Druckminderer am Ventil eingestellt werden. -
Seite 16: Spannzylinder
Ausbauen 1. Lösen Sie die obere Mutter, pos. 2, aus dem Zylinder, pos. 1. Das Muttergewinde ist mit Loctite 243 gesichert. 2. Entfernen Sie die Dichtringe (pos. 5) vom Kolben (pos. 4). Ziehen Sie die innere Hülse über die Kolben Stange (pos. 3). 3.
