Compass HSS-185M Bedienungsanleitung
Inhaltszusammenfassung für Compass HSS-185M

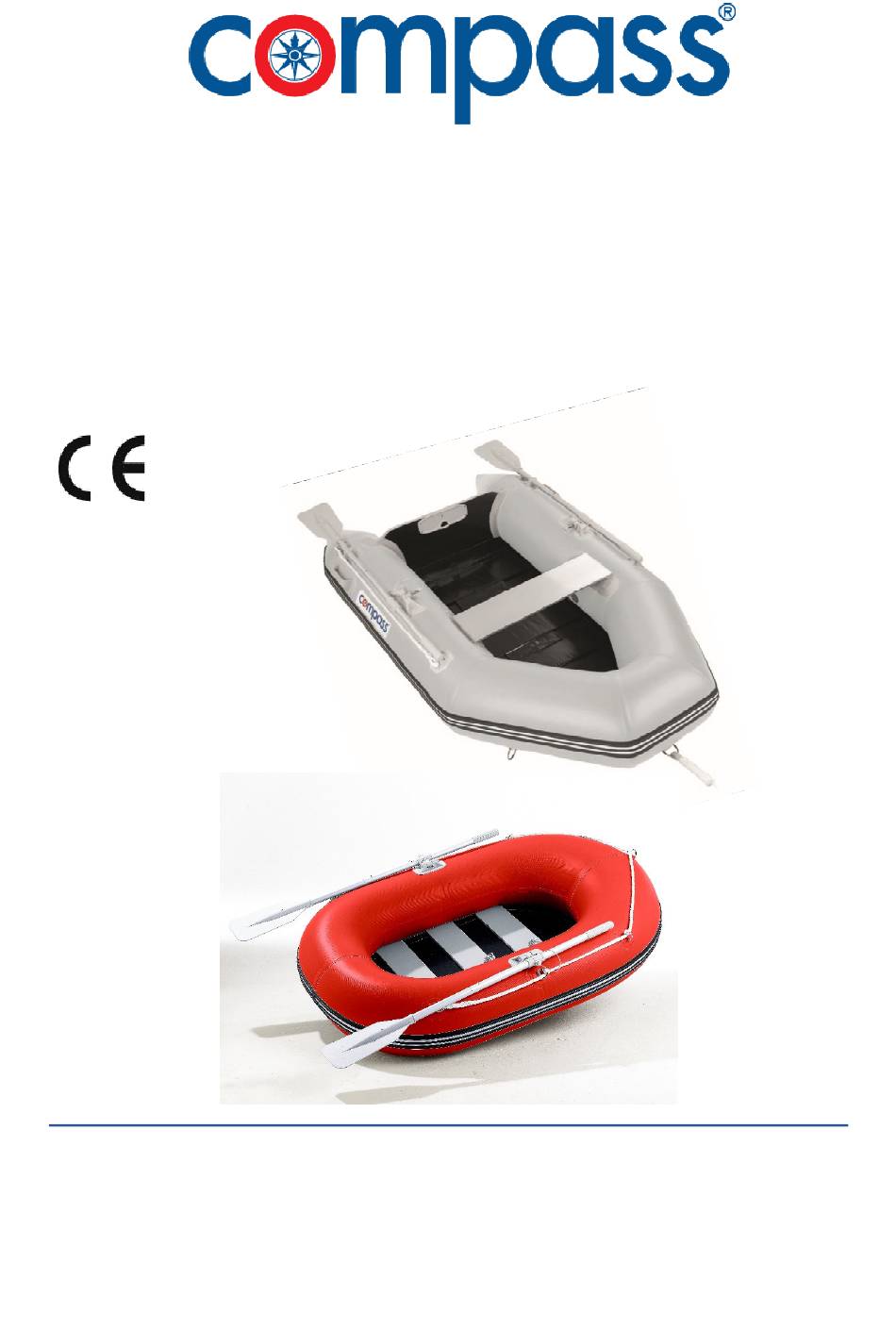

- Seite 1 Bedienungsanleitung Compass Schlauchboote 391211 bis 391218 Compass Dinghy 391221 und 391222 1809001 1806185 BITTE LESEN DIESE ANLEITUNG EINRICHTUNG BETRIEB IHRES SCHLAUCHBOOTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE FÜR ZUKÜNFTIGES NACHSCHLAGEN AUF.
-
Seite 3: Inhaltsverzeichnis
SCHLAUCHBOOTE ÜBERBLICK GRUNDINFORMATIONEN ......................2 Modell und technische Daten ...................... 2 b. Ausstattung ............................2 Umgebungstemperatur ........................ 2 MONTAGE UND DEMONTAGE ..................... 3 Montage: .............................. 3 Allgemeine Vorgehensweise:....................... 3 Demontage............................4 III. SICHERHEIT ........................... 4 IV. DURCHFÜHRUNG VON REPARATUREN ..................5 Kleiner Riss, Schnitt und Einstich ...................... -
Seite 4: Igrundinformationen
ANZ. DER MAXIMALE Artikel MODELL KAMMERN LEISTUNG LÄNGE BREITE GEWICHT LAST Personen 391211 / 1,8 KW / 2,5 HSS-185M 185 cm 131 cm 22 kg 200 kg 1 1/2 391215 391212 / 2,5 KW / 3,5 HSS-200M 200cm 117cm 23 kg... -
Seite 5: Montage Und Demontage
SCHLAUCHBOOTE II. MONTAGE UND DEMONTAGE Montage: Allgemeine Vorgehensweise: Entfernen Sie scharfe Gegenstände in der Umgebung des Bereichs, in dem das Boot montiert und aufgepumpt werden soll. Klappen Sie das Boot auf und breiten Sie es flach aus. Pumpen Sie das Boot zunächst zur Hälfte auf. Setzen Sie den Boden wie auf dem Boden angezeigt zusammen. -
Seite 6: Demontage
SCHLAUCHBOOTE Demontage Schrauben Sie alle Luftventile ab, um die Luft abzulassen. Entfernen Sie den Sitz. Entfernen Sie die Seitenverbinder von den Bodenbrettern. Den mittleren Boden anheben und von den H-Verbindern lösen. Bodenbretter entfernen. Entfernen Sie zuletzt die Bug- und Spiegelbretter. Stecken Sie die Gunwale-Röhren ins Boot, während die Unterseite nach unten zeigt. -
Seite 7: Durchführung Von Reparaturen
SCHLAUCHBOOTE IV. DURCHFÜHRUNG VON REPARATUREN Kleiner Riss, Schnitt und Einstich Die Reparatur eines kleinen Lecks oder Lochs kann mit einem Flicken aus dem Reparaturset durchgeführt werden. Der Flicken sowie die zu reparierende Stelle müssen trocken sein. Tragen Sie drei dünne, gleichmäßige Schichten Klebstoff auf die Oberfläche des Bootes sowie des Flickens auf.
