XPOtool 62830 Bedienungsanleitung Seite 10

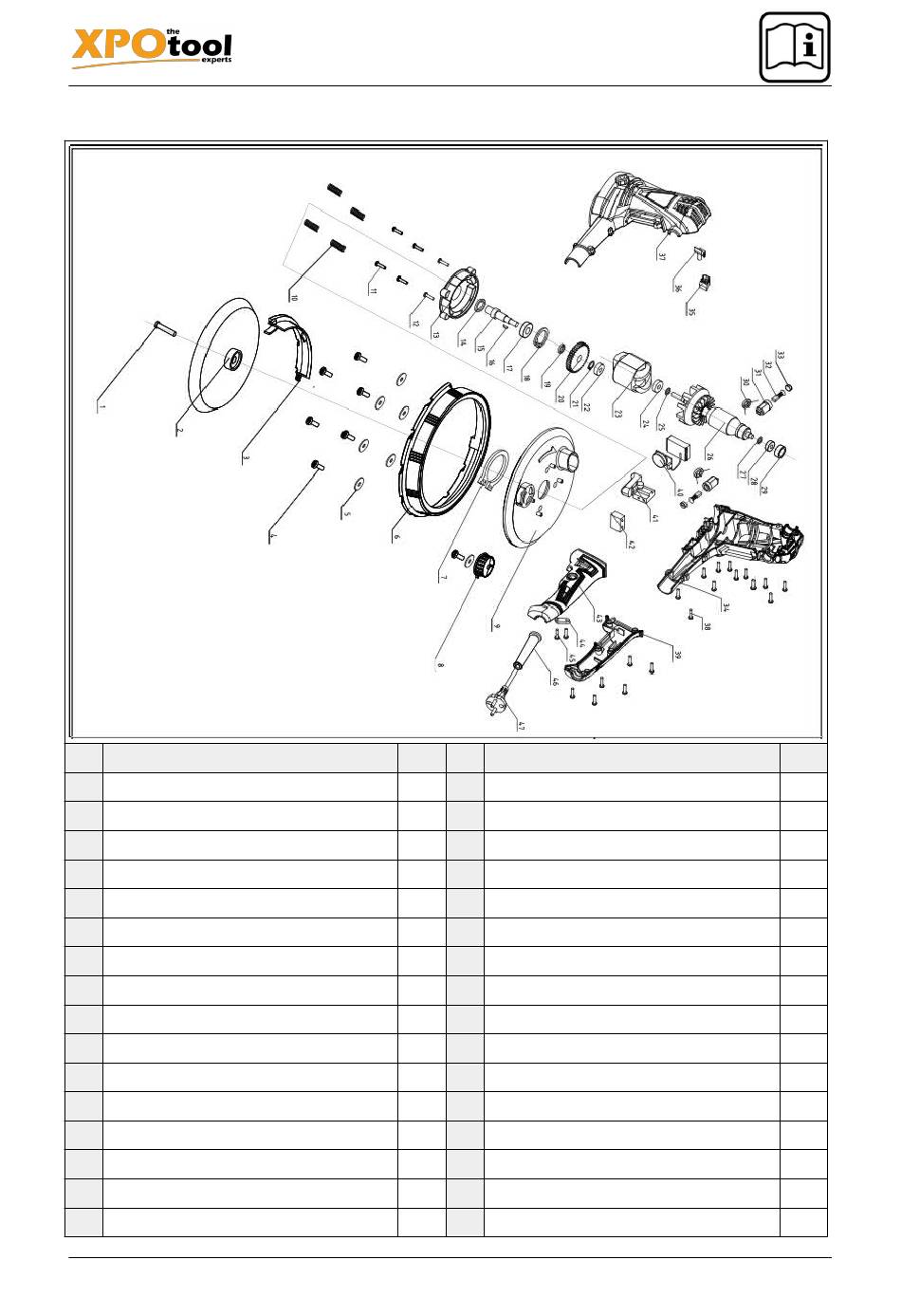

Explosionszeichnung und Teileliste
Nr. Bezeichnung
1 Schraube M5
2 Schleifteller
3 Seitenabdeckung
4 Schrauben (st4,2×12)
5 Abstandhalter
6 Drehscheibe
7 Sicherungsring für Welle 35
8 Lufteinlassknopf (Ø35)
9 Fixiertes Pad
10 Tellerfeder
11 Schraube (st4,2×25)
12 Schraube (st4,2×22)
13 Mittlere Abdeckung
14 Öldichtung
15 Antriebswelle
16 Federkeil (4×13)
https://www.XPOtool.com
The Tool Experts
Anz. Nr. Bezeichnung
1 25 Abstandhalter
1 26 Armatur
1 27 Abstandhalter
7 28 Kugellager
7 29 Lagerbuchse
1 30 Runder induktiver Widerstand
1 31 Bürstenhalter
1 32 Kohlebürste
1 33 Bürstenabdeckung
4 34 Rechtes Gehäuse
4 35 Rechte Gehäuseabdeckung
2 36 Linke Gehäuseabdeckung
1 37 Linkes Gehäuse
1 38 Schraube (st4,2×16)
1 39 Rechter Handgriff
1 40 Drehzahlregler
Artikel 62830
Anz.
1
1
1
1
1
2
2
2
2
1
1
1
1
18
1
1
Seite 10
02 2021-1
