Montageanleitung Federobjekt „pinna2"
Artikel-Nr. 51 3100 401
Fundamenthocker
Legende
stoßdämpfender Boden
shock-absorbing floor
Legende
beliebiger Boden
optional floor
Beton
stoßdämpfender Boden
concrete
shock-absorbing floor
gewachsenes Erdreich
natural ground
beliebiger Boden
optional floor

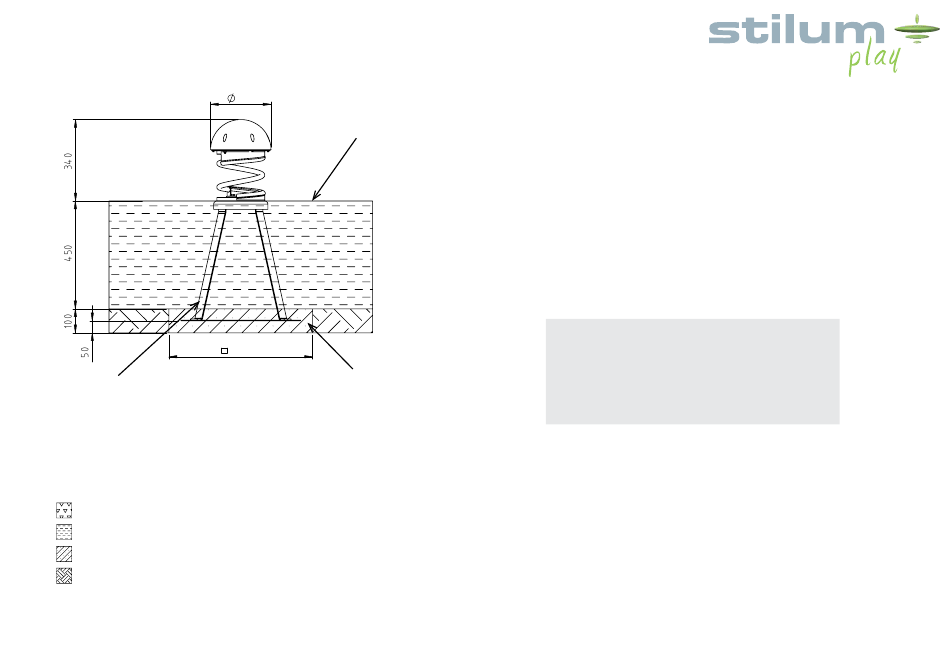

Skizze 2: Fundamentplan
Beton
concrete
gewachsenes Erdreich
© stilum GmbH, Gewerbegebiet Larsheck, D-56271 Kleinmaischeid • Tel. +49 (0) 2689 92790-0 • Alle Rechte und Produktmodifikationen vorbehalten
natural ground
252
Spielebene
252
600
600
Betonfundament
1. Festlegen des Spielgeräte-Standorts unter Berücksichtigung des erforderli-
chen Mindestraumes (s. Skizze 3).
2. Bodenaushub für Fundament nach Skizze 2 vornehmen.
Nach Aushub Fundamentsohlen verdichten.
Hinweis: Das Federobjekt wird auf Spielebenen-Niveau eingebaut.
3. Spielgerät mit Fundamenthocker gem. Skizze 2 in das Fundamentloch ein-
setzen.
4. Spielgerät mit Fundamenthocker gem. Skizze 2 so in den Beton einbringen,
dass eine Überdeckung der Bodenplatte nach oben und unten von je
mindestens 50 mm gewährleistet ist.
Bewehrungsplan: Beton-Fundament mit Bewehrung
Hauptfundament: BSt 500S
Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C20/25
5. Fundamentsohle mit Beton etwa 100 mm hoch ausgießen.
6. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Funda-
mentgröße – gesamte Aufprallfläche mit einem der ausgeschriebenen Fall-
höhe entsprechenden Fallschutz nach EN 1176-1 abdecken.
Freie Fallhöhe: ca. 340 mm
Benennung
Empfohlener Boden: Rasen, Sand, Holzschnitzel, Kies, synthetischer Fall-
Name
Datum
Fundamentplan
Gez.
Schramm
28.09.17
schutz.
Gepr.
Projekt
pinna2
7. Gerät bis zur endgültigen Fertigstellung für die Benutzung sperren.
Zeichnungsnummer
0109-00-00
B
beliebiger Boden
24.09.20 SI
Gewerbegebiet Larsheck
A
stoßdämpfender Boden
15.05.20
SI
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Rev
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
B
beliebiger Boden
A
stoßdämpfender Boden
Maßstab
1:10
Blatt
1
Name
Datum
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
A3
Gez.
Schramm
28.09.17
Gepr.
24.09.20 SI
Gewerbegebiet Larsheck
15.05.20
SI
56271 Kleinmaischeid
Maßstab
1:10
Benennung
Fundamentplan
Projekt
pinna2
Zeichnungsnummer
Blatt
0109-00-00
1
Stand: 25.09.2020 S. 2
