Innovaphone IP21 Administratorhandbuch

Ip-adapter
Vorschau ausblenden Andere Handbücher für IP21:
Inhaltsverzeichnis

Werbung

Quicklinks

IP-Adapter
IP21
Administrator
Handbuch
P u r e
I P - T e l e p h o n y

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Innovaphone IP21

Inhaltszusammenfassung für Innovaphone IP21

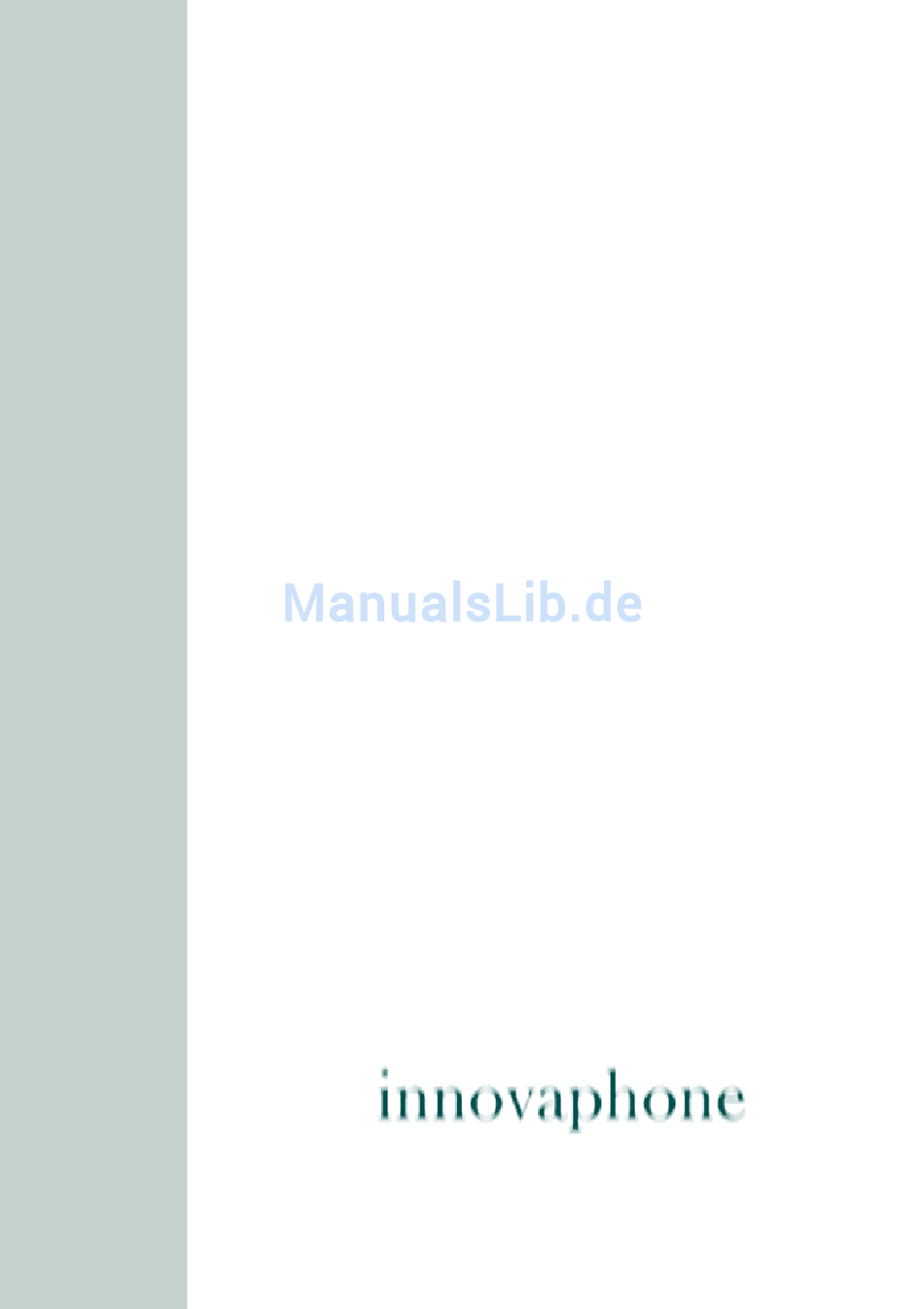

  • Seite 1 IP-Adapter IP21 Administrator Handbuch P u r e I P - T e l e p h o n y...
  • Seite 2 Software wurde mit größter Sorgfalt vorgegangen. Trotzdem lassen sich Feh- ler nicht vollständig ausschließen. Diese Dokumentation wird daher unter Aus- schluss jedweder Gewährleistung oder Zusicherung der Eignung für bestimmte Zwecke geliefert. innovaphone behält sich das Recht vor, diese Dokumentation ohne vorherige Ankündigung zu verbessern oder zu verändern. ®...
  • Seite 3 IP-Adapter IP21 Handbuch Version 6.0 Release 6.0, 1. Auflage, April 2007 PDF-Ausgabe zum Download erhältlich unter: http://www.innovaphone.com ® Copyright © 2001-2007 innovaphone Böblinger Str. 76 71065 Sindelfingen Tel +49 (7031) 73009-0 Fax +49 (7031) 73009-99 http://www.innovaphone.com...

  • Seite 4: Sicherheitshinweise

    Gerät optimal schützt. Zuvor sollten alle Einträge (z.B. auf einem PC) gesichert werden, um sich gegen Datenverlust zu schützen. Entsorgung Soll das Gerät entsorgt werden, so muss dieses gemäß WEEE-Richtlinien (Waste- Electrical-and-Electronic-Equipment) direkt an den Hersteller die innovaphone-AG zuückgesendet werden. Die Kosten für die Rücksendung übernimmt dabei die in- novaphone-AG.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ................4 Inhaltsverzeichnis................5 1 Einführung ..................9 Gesicherte Fax Übertragung ..........9 Leistungsmerkmale für analoge Telefone......9 Leistungsmerkmale............... 9 2 Inbetriebnahme ................11 Administratorzugang herstellen ......... 11 3 Benutzeroberfläche............... 13 Aufbau der Benutzeroberfläche .......... 13 Geschützte Bereiche ............14 Speichern der Einstellungen ..........
  • Seite 6 4.1.2.5 Configuration/IP/PPP-State......... 30 4.1.2.6 Configuration/IP/Routing..........31 4.1.3 Configuration/ETH0............31 4.1.3.1 Configuration/ETH0/Link ..........32 4.1.3.2 Configuration/ETH0/DHCP.......... 32 4.1.3.3 Configuration/ETH0/IP ..........33 4.1.3.4 Configuration/ETH0/NAT ..........34 4.1.3.5 Configuration/ETH0/VLAN .......... 34 4.1.3.6 Configuration/ETH0/DHCP-Server ....... 35 4.1.3.7 Configuration/ETH0/DHCP-Leases....... 38 4.1.3.8 Configuration/ETH0/Statistics ........39 4.1.4 Configuration/TEL1-2 ............
  • Seite 7 Anhang B: Problembehebung ............85 Typische Probleme ................85 Port-Einstellungen bez. NAT und Firewalls ..........87 VoIP und stark belastete WAN-Strecken..........88 Anhang C: ISDN-Fehlerwerte............. 90 Anhang D: Support ................94 Firmware Upload.................. 94 innovaphone Homepage ............... 94 Anhang E: Konfiguration des Update-Servers........95...
  • Seite 8 System Vorraussetzungen ..............95 Installation..................95 Konfiguration ..................96 Wartungsdurchführung ................ 96 Wartungskommandos ................96 Anhang F: Konfiguration eines NTP-Servers/-Clients...... 102 Timezone-Strings (TZ-String): .............102 Anhang G: Anleitung zum Herunterladen von Lizenzen....104 Login ....................104 Download ..................105 Ergebniss bestätigen................105 Ergebnis downloaden................106 Anhang H: Glossar................

  • Seite 9: Einführung

    Geräte kann entweder der in Deutschland übliche TAE-Stecker oder der in- ternationale RJ-11 Stecker verwendet werden. Leistungsmerkmale für analoge Telefone In bestimmten Situationen ist es auch sinnvoll, analoge Telefone über die IP21 in das IP-Netz einzubinden. Es gibt eine Vielzahl von Spezialtelefonen (explosi- onsgeschützte oder vandalismussichere Telefone, Telefone für Sehschwache, ...), die mit der heutigen IP-Telefonie noch nicht abgedeckt sind.
  • Seite 10 Alle in diesem Handbuch aufgeführten Hinweise sind sorgfältig zu beachten und das Gerät ist ausschließlich so wie beschrieben bestimmungsgemäß zu verwenden. Der Hersteller lehnt jede Verantwortung für Personen-, Sach- oder Folgeschäden ab, die auf unsachgemäße Verwendung des Gerätes zu- rückzuführen sind. Seite 10 innovaphone-Gateway...

  • Seite 11: Inbetriebnahme

    MAC-Adresse an, wobei ipxxx mit der Gerätebezeichnung wie z.B. ip800 oder ip1200 und xx-xx-xx mit den letzten 6 Hexadezimalziffern der Seriennummer zu ersetzen ist) NetBIOS Remote Machine Name Table Name Type Status --------------------------------------------- ipxxx-XX-XX-XX<00> UNIQUE Registered 195-226-104-217<00> UNIQUE Registered innovaphone-Gateway Seite 11...
  • Seite 12 Reset die Betriebsart ändert (siehe auch Kapitel: Configuration/ETH0-1/DHCP „ “). Hinweis Die Inbetriebnahme des Gerätes betrifft nur die ETH0-Schnittstelle. Die ETH1-Schnittstelle besitzt während der Inbetriebnahme die feste IP-Adresse 192.168.1.1 . Hinweis Der Auslieferungszustand wird durch einen langen Reset wiederhergestellt. Seite 12 innovaphone-Gateway...

  • Seite 13: Benutzeroberfläche

    In der Kategorie Administration können die Einstellungen des laufenden Betriebes vorgenommen werden. Dazu gehört zum Beispiel das Hinzufügen neuer Benutzer zur innovaphone-PBX. Je nachdem, welcher Hauptmenü Eintrag gerade aktiv ist oder auch je nachdem, welche Einstellung in einem Untermenü vor- genommen wurde, kann sich der Aufbau bzw.

  • Seite 14: Geschützte Bereiche

    Geschützte Bereiche Bis auf die Startseite sind alle Bereiche des Gerätes passwortgeschützt. Bei Aus- lieferung besitzt das innovaphone-VoIP-Gerät • den Standard-Benutzer-Namen admin und • das Standard-Benutzer-Kennwort ipxxx (ipxxx steht für die Geräteart, wie z.B: ip800, ip1200 etc.). Achtung Um die Sicherheit des VoIP-Gerätes zu erhöhen, sollte der Standard-Benutzer und das Standard-Passwort in jedem Falle geändert werden (siehe Kapitel:...

  • Seite 15: Konfiguration Und Administration

    (TEL, PPP, BRI, PRI). SNTP-Ser- Die IP-Adresse des verwendeten SNTP-Servers (Simple-Net- work-Time-Protocol), sofern konfiguriert. Time Die lokale Zeit des Gerätes, gemäß den Angaben des NTP-Ser- vers (Network-Time-Protocol) und der Zeitzone. Uptime Die Betriebsdauer seit dem letzten Kalt- oder Warmstart. innovaphone-Gateway Seite 15...

  • Seite 16: Configuration/General/Admin

    Dies wird immer dann notwendig, wenn man einen zentralen Gatekeeper für das Trunking mit mehreren Mediagateways benutzen möchte. Sie wird nicht benötigt, wenn man nur eine innovaphone PBX mit Home Usern anschließt, die die Telefone IP110/IP200/IP230 benutzen, ist aber dann sinnvoll, wenn man externe User, die beispielsweise an einer IP302 registriert sind, zentral verwalten möchte.
  • Seite 17 • PBX-LIC - Ermöglicht den Anschluss / die Registrierung eines Endgerätes ander innovaphone PBX. Die Bestelleinheit ist immer 10 LIC. • Voicemail-LIC - Ermöglicht die Freischaltung der innovaphone Voicemail. Die Bestelleinheit muss identisch sein mit der Anzahl der Basis-Lizenzen, die auf dem Gerät installiert sind.

  • Seite 18: Configuration/General/Update

    Detailiertere Informationen zum Update-Server und zum Update-Script sind im Konfiguration des Update-Servers Anhang E: „ “ enthalten. 4.1.1.5 Configuration/General/NTP Das VoIP-Gerät ist durch Angabe eines NTP- (Network-Time-Protocol) Server in der Lage, seine interne Uhr mit einer externen Zeitquelle zu synchronisieren. Die- Seite 18 innovaphone-Gateway...

  • Seite 19: Configuration/General/Http-Server

    Durch Aktivierung dieses Kontrollkästchens werden alle Seiten des Gerätes passwortpflichtig. Port Standardmäßig ist hier der HTTP-Port 80 eingetragen. Dieser kann geändert werden (z.B: 8080). Das Gerät ist dann nur (z.B: <IP des Gerä- noch über diesen port erreichbar tes>:8080 innovaphone-Gateway Seite 19...

  • Seite 20: Configuration/General/Http-Client

    Mit diesen Platzhaltern können z.B. Dateien in einem geräte- spezifischen Verzeichnis adressiert (http://192.168.1.2/ update/#h/script.txt) oder auch HTTP-GET Parameter (http://192.168.1.2/update/script.php?mac=#m) generiert werden. User Der berechtigte Benutzer der Zugriff auf das Verzeichnis hat. Password Das zugehörige Passwort des Benutzers. Seite 20 innovaphone-Gateway...

  • Seite 21: Configuration/General/Logging

    In das Eingabefeld Address wird die IP-Addresse des Servers eingetragen. syslogd • Im Eingabefeld Class wird die gewünschte Meldungs- klasse eingetragen, die für die weitere Verarbeitung der Syslog-Einträge zuständig sein soll. Die Syslog-Klasse ist ein numerischer Wert zwischen 0 und 7. innovaphone-Gateway Seite 21...

  • Seite 22: Configuration/General/Snmp

    Das VoIP-Gerät bietet die Möglichkeit der Überwachung des Betriebszustandes per SNMP (Simple-Network-Management-Protocol mit Version 1.0). Unterstützt wird die Standard-MIB-II, sowie eine herstellerspezifische MIB (Management- Information-Base). Detailierte Informationen über diese MIB, können bei einem zertifizierten innovaphone-Händler bezogen werden oder direkt im Download- Bereich der innovaphone-Homepage (http://www.innovaphone.com) heruntergeladen werden. public...

  • Seite 23: Configuration/General/Telnet

    Community-Namen. Sollte dieses Kontrollkästchen markiert sein, wird bei einem Zugriff mit falschem Community- Namen ein Trap generiert. Trap Desti- Soll das Gerät die in der herstellerspezifischen innovaphone- nations MIB definierten Traps auslösen, so müssen zusätzlich noch Ziele für Trap-Meldungen definiert werden.

  • Seite 24: Configuration/Ip/Nat

    4.1.2.2 Configuration/IP/NAT Das Telefon ist in der Lage IP-Endgeräte aus dem Netz mit einer nicht öffentli- chen Adresse mit dem öffentlichen Internet zu verbinden. Dazu ist eine Network- Address-Translation (NAT) notwendig. NAT dient als Router und bedarf einer Seite 24 innovaphone-Gateway...

  • Seite 25: Configuration/Ip/H.323-Nat

    H.225/ IP-Adresse des Servers im privaten Netzt, an den eingehende Signalling H.225/Signalling-Nachrichten geleitet werden. destination Im Abschnitt Status erhält man eine kleine Übersicht über die registrierten Be- nutzer (Registered Clients) und die gerade aktiven Anrufe (Active Calls). innovaphone-Gateway Seite 25...

  • Seite 26: Configuration/Ip/Ppp-Config

    X.25 - 576 • PPoE (z.B: DSL) - 1492 • ISDN, Ethernet - 1500 • ATM - 4500 IP Address Weist der Gegenseite eine lokale IP-Adresse zu, um sie in das for Remote lokale Netz einzubinden. Party Seite 26 innovaphone-Gateway...
  • Seite 27 Das PPP-Protokoll erlaubt eine gegenseitige Authentifizierung (inbound/out- bound). In der Regel wird bei eingehenden Verbindungen nur die inbound- und bei abgehenden nur die Outbound-Authentifizierung benötigt. Es kann aber auch vorkommen, dass sowohl vom Client als auch vom Server eine Authentifi- innovaphone-Gateway Seite 27...
  • Seite 28 Verzögerung der Sprache führen. Treten derartige Qualitätsverluste auf, muss zwischen der Sicherheit oder der Sprachqualität selbst entschieden werden. Die innovaphone Geräte können sich sowohl als PPTP-Client in einen fernen PPTP-Server einwählen als auch selbst einen Einwahlpunkt zur Verfügung stel- len.
  • Seite 29 Wird Multilink verwendet, kann für den zweiten Kanal der zu Subscriber rufenden PPP-Gegenstelle eine andere Rufnummer verwendet Number werden. Das Eingabefeld kann unausgefüllt bleiben, sollte die gleiche Rufnummer wie für den ersten Kanal verwendet wer- den können. innovaphone-Gateway Seite 29...

  • Seite 30: Configuration/Ip/Ppp-State

    4.1.2.5 Configuration/IP/PPP-State Es wird der Status für alle definierten und aktivierten PPP-Schnittstellen werden hier angezeigt. Zusätzlich besteht die Möglichkeit manuall die Verbindung zu schließen und wieder aufzubauen. Interface ID der PPP-Interfaces. Address Die lokale IP-Adresse des PPP-Interfaces. Seite 30 innovaphone-Gateway...

  • Seite 31: Configuration/Ip/Routing

    Zeigt die Schnittstelle an, auf der die Route angelegt wurde. ETH0 ETH1 PPP0-31, Local Mögliche Schnittstellen sind: ISDN. Down. State Mögliche Zustände sind: oder 4.1.3 Configuration/ETH0 Hier kann die Ethernet-Schnittstelle (ETH0) des Gerätes konfiguriert werden. Für CAT5-STP die Ethernet-Schnittstelle werden -Kabel empfohlen. innovaphone-Gateway Seite 31...

  • Seite 32: Configuration/Eth0/Link

    ETH0 als DHCP-Client. Nach einem Neustart durch kurzes Drücken der Reset-Taste, wird der ETH0-Schnittstelle die konfigurierte IP-Adresse vergeben. Wurde nicht explizit Configuration/ eine IP-Adresse konfiguriert (siehe Kapitel: „ ETH0-1/IP “), dann ist standardmäßig die IP-Adresse 192.168.0.1 angegeben. Seite 32 innovaphone-Gateway...

  • Seite 33: Configuration/Eth0/Ip

    Datenpakete an alle Geräte in einem Netz zu senden. Standardmäßig werden Datenpakete an alle Geräte in einem Netz versendet. Das Kontrollkästchen Multicast ist somit mar- kiert. Im Abschnitt Static IP Routes können zusätzliche Netzwerkrouten definiert werden, sollten ausser dem lokalen Netz noch andere Netzbereiche benötigt innovaphone-Gateway Seite 33...

  • Seite 34: Configuration/Eth0/Nat

    Datenpakete ausschlieslich in das angegebene VLAN übermittelt werden. Die ID des VLANs. Ist das Eingabefeld ID leer, wird der Wert 0 angenommen. Die VLAN-ID mit dem Wert 0 schaltet die QoS (Quality-of-Service) nach 802.1q ab. Seite 34 innovaphone-Gateway...

  • Seite 35: Configuration/Eth0/Dhcp-Server

    Wurde der DHCP-Server (siehe Kapitel: „ “) aktiviert, kann dieser hier konfiguriert werden. Alle Optionen, die mit einem „*“ gekennzeichnet sind, sind innovaphone spezifi- sche Optionen, die ausschließlich bei innovaphone Geräten zu finden sind. Lease Gibt die Gültigkeitsdauer des DHCP-Leases in Minuten an.
  • Seite 36 Coder-Prefärenz für VoIP-Telefone. Gatekee- Der VoIP-Gatekeeper bzw. die Gatekeeper-Id für VoIP-Telefone. per Identi- fier * Dial Tones Der Wahlton, der VoIP-Telefonen als Standard-Wahlton über- German PBX mittelt wird (z.B: = wie deutsche TK Anlage, amerikanischer Wahlton, - englischer Wahlton). Seite 36 innovaphone-Gateway...
  • Seite 37 Feld LDAP Directory des DHCP-Servers einfügt. Damit erhalten alle weiteren Geräte eine korrekte LDAP-Konfiguration. Update Alle per DHCP eingebundene Geräte erhalten den hier angege- Interval benen Interval in das Feld Interval [min] des Update-Servers [min] (siehe Kapitel: „Configuration/General/Update“) eingetragen. innovaphone-Gateway Seite 37...

  • Seite 38: Configuration/Eth0/Dhcp-Leases

    (16Bit) nimmt den Wert 0 an. Die VLAN-ID mit dem Wert 0 schaltet QoS (Quality-of-Service) nach 802.1q ab. Sollte der Switch auf dem Port zum innovaphone Gerät auf eine andere VLAN-ID konfiguriert sein, muss hier der gleiche Wert angege- ben werden, damit eine Priorisierung aus dem Ethernet stattfin- den kann.

  • Seite 39: Configuration/Eth0/Statistics

    übermittelt zu werden. Wurde eine Kollision erkannt, nach- dem das 512.-Bit des zu übermittelnden Frames erreicht late collision wurde, wird eine ausgegeben. rx-good Die Anzahl der erfolgreich empfangenen Pakete. rx-unicast Die Anzahl erfolgreich empfangener Unicast-Pakete. rx-broad- Die Anzahl der erfolgreich empfangener Broadcast-Pakete. cast innovaphone-Gateway Seite 39...

  • Seite 40: Configuration/Tel1-2

    256 und 511 Bytes. rx-tx-512- Die Gesamtanzahl gesendeter und empfangener Pakete zwi- 1023 schen 512 und 1023 Bytes. rx-tx-1024 Die Gesamtanzahl gesendeter und empfangener Pakete mit 1024 Bytes. 4.1.4 Configuration/TEL1-2 Das Gerät verfügt über analoge TEL-Schnittstellen, sogenannte FXS-Schnittstel- Seite 40 innovaphone-Gateway...

  • Seite 41: Configuration/Tel1-2/Physical

    Anrufen an der entsprechenden Schnittstelle. Call busy Der rufenden Seite wird stattdessen signalisiert. Dies ist zum Beispiel notwendig, sollte ein FAX-Gerät an der ent- sprechenden Schnittstelle betrieben werden, da ein Anklopfsi- gnal die FAX-Übertragung stören würde. innovaphone-Gateway Seite 41...

  • Seite 42: Configuration/Tel1-2/Leistungsmerkmale

    Der aktive Ruf soll getrennt und das Telefon des Aktuellen. beendet werden und klingelt erneut. dann der anklopfende • Der Ruf kann normal Ruf angenommen wer- angenommen werden. den. Der vorher anklopfende Ruf ist nun aktiv. Seite 42 innovaphone-Gateway...
  • Seite 43 Wahl der 2. • Der bisher aktive Ruf wird gehalten, der bisher gehaltene aktiv. Verbinden Es besteht ein aktiver • Der Hörer muss einfach und ein gehaltener Ruf nur aufgelegt werden. und diese beiden sollen miteinander verbunden werden. innovaphone-Gateway Seite 43...

  • Seite 44: Configuration/Door

    Die R-Taste wird auch als Flash- oder Hook/Flash-Taste bezeichnet. b. Diese Funktion benötigt zwei installierte DSP-Kanäle. Darüber hinaus steht die IP21 in diesem Modus nicht mehr für einen weiteren Ruf an einer andern Schnittstelle zur Verfü- gung.

  • Seite 45: Configuration/Door/Signaling

    Dezibel (db) zwischen -32db und +32db ein. Kein Eintrag bzw. der Eintrag 0 entspricht der Werkseinstellung. 4.1.6 Configuration/AUX Die analoge Stereo Line-In Schnittstelle (AUX) des Gerätes kann nicht konfigu- riert werden und ist somit auch nicht in der Benutzeroberfläche aufgeführt. innovaphone-Gateway Seite 45...

  • Seite 46: Der Audioanschluss

    Administration Hier wird all das vorgenommen, was im laufenden Betrieb notwendig wird. Dazu gehört zum Beispiel das Anmelden von VoIP-Telefonen an einem Gateway oder wenn vorhanden an einer innovaphone-PBX. 4.2.1 Administration/Gateway Hier kann die Gateway-Konfiguration des Gerätes vorgenommen werden. Das Gateway-Menü...

  • Seite 47: Administration/Gateway/General

    Informationen der geführten Gespräche übermittelt. 4.2.1.1.1 Feature Codes Der Abschnitt Feature Codes wird aktiviert, sobald für eine Schnittstelle (siehe Administration/Gateway/Interfaces Sup- Kapitel: „ “) explizit das Kontrollkästchen plementary Services (with Feature Codes) oder bei einem IP-DECT-Gerät (siehe innovaphone-Gateway Seite 47...
  • Seite 48 Zielrufnummer. Deactivate #61# Sperren Die VoIP-Telefone können mit folgender Tastenkombination aus dem Grundzu- stand gesperrt werden. Aktivität Code Beschreibung Lock Phone *33*$# Aktiviert, deaktiviert die Tastensperre des Unlock #33*$# Telefons. Das $-Zeichen steht für den PIN. Seite 48 innovaphone-Gateway...
  • Seite 49 Rufe. *42# #42# Do not Aktiviert, deaktiviert die Stummschaltfunk- Disturb Int. tion für eingehende interne Rufe. *421# #421# Do not Aktiviert, deaktiviert die Stummschaltfunk- Disturb Ext. tion für eingehende externe Rufe. *422# #422# innovaphone-Gateway Seite 49...
  • Seite 50 Gruppe wieder abgeholt werden. Aktivität Code Beschreibung Park Park R*16$(1) kann ein Ruf durch Drücken der R-Taste und anschliessender Eingabe des Feature Codes (1 = Position in der eigenen Nebenstelle) geparkt werden. Unpark Unpark #16$(1) holt man diesen wieder zurück. Seite 50 innovaphone-Gateway...

  • Seite 51: Administration/Gateway/Interfaces

    Im Abschnitt Licenses erhält man Geräteabhängig eine kleine Übersicht über die verfügbaren und die bereits vergebenen Lizenzen: Gateway Gateway-Lizenzen. Gatekeeper6 Gatekeeper-Lizenzen. BRIs BRI-Schnittstellen. PRIs PRI-Schnittstellen. Channels DSP-Kanäle. AB-Schnittstellen. Registrations Registrierungs-Lizenzen. 4.2.1.2 Administration/Gateway/Interfaces Die Anzeige der konfigurierbaren Schnittstellen des Gateways ist in folgende innovaphone-Gateway Seite 51...

  • Seite 52: Cgpn-In, Cdpn- In, Cgpn-Out, Cdpn-Out

    Auswahlbox Tones eingestellt. Point- Interface Maps Die Schnittstelle lässt sich als Anlagenanschluss ( To-Point Point-To- ) als auch als Mehrgeräteanschluss ( Multipoint Manual ) sowie auch manuell ( ) über CGPN-, CDPN-Maps konfigurieren. Siehe Beschreibung weiter unten im Text. Seite 52 innovaphone-Gateway...
  • Seite 53 Bei Auswahl von wird der Abschnitt Interface Maps Point to Multipoint eingeblendet: MSN1-3 / Ext. Für jeden ISDN-Basisanschluss können mehrere Rufnum- mern konfiguriert werden. Die innovaphone-Gateways MSN1-3 unterstützen bis zu drei MSN-Rufnummern ( Ext. gefolgt von der Extension ( ), welche die Nebenstelle darstellt, auf die die MSN gemapped werden soll.
  • Seite 54 Daten übermittelt. Damit lässt sich zusätzlich Band- breite (Bandwith) ohne Qualitätsverlust einsparen. Enable T.38 Ein markiertes Kontrollkästchen aktiviert das Fax-Over- T.38 IP-Protokoll . Wurde an die entsprechende Schnitt- stelle ein Fax-Gerät angeschlossen, dann muss dieses Kontrollkästchen aktiviert sein, andernfalls werden Faxübertragungen nicht behandelt. Seite 54 innovaphone-Gateway...
  • Seite 55 Der eindeutige, beschreibende H.323-Name der Schnitt- stelle bzw. der Registrierung. Number Die eindeutige E.164-Rufnummer der Schnittstelle bzw. Registrierung. Password / Die Sicherheit der Registrieung lässt sich durch Angabe Retype eines Passwortes (Password) erhöhen. Das Passwort muss bestätigt werden (Retype). innovaphone-Gateway Seite 55...
  • Seite 56 Server Address Sollte der SIP-Provider eine alternative IP-Adresse oder (secondary) Proxy-Server besitzen, so kann diese hier eingetragen werden, so dass im Falle eines Ausfalls (z.B.: bei einer Wartung) des primären Servers die Registrierung erhal- ten bleibt. Seite 56 innovaphone-Gateway...
  • Seite 57 (TEST, TONE, HTTP) gibt es auch noch vier SIP-Schnittstel- len (SIP1-4), womit z.B. die Möglichkeit besteht, eine Amtsleitung von einem SIP-Provider zu erhalten. Die Beschreibung der Eingabefelder sind der obigen Beschreibung der SIP-Registrierung zu entnehmen. Es gibt aber noch drei wei- innovaphone-Gateway Seite 57...
  • Seite 58 Rufnummer herangeholt. Die Wahl der Rufnummer 807031730090 initiert demnach einen Ruf bei der Firma innovaphone AG über den konfigurierten SIP-Carrier. Virtuelle Schnittstellen (TEST, TONE, HTTP) Die nicht konfigurierbare, interne Schnittstelle TEST ist nur als Ziel eines Rufes Seite 58...

  • Seite 59: Cgpn-Cdpn-Mappings

    Rufnummer mit Ortsnetzkennzahl. Rufende Nummer aus dem Inland. International Rufnummer mit Landes- und Ortsnetzkenn- zahl. Rufende Nummer aus dem Ausland. Abbreviated Unüblich. Network Spe- Unüblich. cific n->0 Ein Klick auf den Link oder auf einen bereits angelegtes Mapping (z.B.: innovaphone-Gateway Seite 59...

  • Seite 60: Administration/Gateway/Voip

    CDPN-Out-Mappings sind im Kapitel: „ Gateway/Interfaces/CGPN-CDPN-Mappings CDPN-Out “ weiter oben im Text enthalten. Registration Hat sich ein Endgerät erfolgreich an einem Gateway regi- striert, so wird dies in dieser Spalte durch Angabe der IP- <Name der VoIP-Schnittstelle:Ruf- Adresse angezeigt nummer:IP-Adresse> Seite 60 innovaphone-Gateway...

  • Seite 61: Interface (Voip-Schnittstellen)

    Nur bei Mode 2 und 3 notwendig. Gatekeeper Die alternative Gatekeeper-IP-Adresse an der sich das Address (secon- Endgerät oder Gateway über die entsprechende Schnitt- dary) stelle registrieren soll, sollte die Registrierung am primä- ren Gatekeeper fehlschlagen. Nur bei Mode 2 und 3 notwendig. innovaphone-Gateway Seite 61...
  • Seite 62 Die Standard-Eingabefelder des Coder Preferences Abschnittes sind bereits im Administration/Gateway/Interfaces/Interface (Physische und Virtuelle Kapitel: „ Schnittstellen) “ beschrieben. Zusätzlich stehen im Abschnitt H.323 Interop Tweaks erweiterte Einstellungs- möglichkeiten zur Verfügung. Sie sind im Normalfall nicht nötig, und dienen le- Seite 62 innovaphone-Gateway...

  • Seite 63: Cgpn-Cdpn-Mappings

    Technisch gesehen wird für das H.245 Protokoll keine eigene TCP-Verbindung aufgebaut, sondern die TCP-Verbindung der H.225 mitgenutzt. 4.2.1.3.2 CGPN-CDPN-Mappings Administration/Gateway/ Eine detailliertere Beschreibung ist unter dem Kapitel: „ Interface/CGPN-CDPN-Mappings “ zu finden. 4.2.1.4 Administration/Gateway/Routes Die wichtigste Aufgabe des Gateways ist die Rufbehandlung. Sie legt fest, welche innovaphone-Gateway Seite 63...

  • Seite 64: From - To

    VoIP-Schnittstellen (GW1-12). CGPN Maps Das CGPN-Map (Calling-Party-Number) wird für das Ändern der rufenden Nummer verwendet. Damit kann beispielsweise bei ausgehenden Rufen die Durchwahl unterdrückt werden oder aber auch der gesamte Map-Eintrag von der rufenden Nummer abhängig gemacht werden. Seite 64 innovaphone-Gateway...
  • Seite 65 „01234“ -> „14“, da die bekannte Ziffer 0 ebenfalls ersetzt wird. Mit dem Operator „.“ kann an eine bestimmte Anzahl an Zei- chen ersetzt werden. Zum Beispiel: „...“ mit „123“ ersetzen ergibt bei „321“ -> „123“. innovaphone-Gateway Seite 65...
  • Seite 66 Map-Einträge ignoriert. Exclude Wurde im Kapitel: „Administration/Gateway/General“ das Kon- Automatic CGPN-Mapping from Auto- trollkästchen markiert, dann kann CGPN die entsprechende Route durch Markierung dieses Kontroll- kästchens von der Automatischen Korrektur aller rufenden Nummern ausgeschlossen werden. Seite 66 innovaphone-Gateway...
  • Seite 67 Modems der Fall ist. Call Coun- Steht nicht ausreichend Bandbreite zur Verfügung kann über Call Counter ter max das Eingabefeld ein Name und in das Eingabefeld die maximale Anzahl von Rufen eingetragen werden, die für die entsprechenden Route zulässig ist. innovaphone-Gateway Seite 67...

  • Seite 68: Cgpn-Maps

    (Off). Nach Auswahl eines CDR-Types wird das Senden von detaillierten CDRs aktiviert und die entsprechenden Eingabefelder freigeschaltet. Das kein Datenverlust im Falle eines Ausfalls des ersten CDR- Servers (CDR0) entsteht, besteht die Möglichkeit einen zweiten CDR-Server (CDR1) anzugeben. CDR ist deaktiviert. Seite 68 innovaphone-Gateway...
  • Seite 69 Eintrag stellen. Besteht beispielsweise auf einem Webser- ver eine Seite namens /cdr/cdrwrite.asp mit einem Formular, das die Log-Meldung im Parameter msg erwar- tet, dann wird der Wert /cdr/cdrwrite.asp eingetra- gen. Das Gerät wird dann einen GET /cdr/ cdrwrite.asp?event=syslog&msg=logmsg Request an den Webserver stellen. innovaphone-Gateway Seite 69...

  • Seite 70: Administration/Gateway/Calls

    Hiermit kann die aktuelle Konfiguration des VoIP-Gerätes gespeichert werden. Nach Betätigung des Links Download erscheint eine Popup-Seite, in welcher angegeben werden kann, ob die Konfigurationsdatei als txt-Datei gespeichert, oder sofort mit einem Editor geöffnet werden soll. 4.2.3 Administration/Upload Seite 70 innovaphone-Gateway...

  • Seite 71: Administration/Upload/Config

    Es gibt mehrere Möglichkeiten, das VoIP-Gerät zu aktualisieren. Hinweis Detailliertere Informationen bezüglich der Statusanzeige (Ready LED) wäh- rend des Aufspielens von Dateien auf das Gerät können dem innovaphone How to Reset IPxxx , factory default, led behaviour, knowledgebase Artikel „...

  • Seite 72: Administration/Upload/Boot

    Kapitel: „ “ enthalten. Dabei ist in den neuen Versionen beiliegenden Unterlagen zu beachten, ob auch eine neue Protocol-Firmware geladen werden muss. 4.2.4 Administration/Diagnostics Mit Hilfe des Menüs Diagnostics kann der Betriebszustand des Gerätes über- wacht werden. Seite 72 innovaphone-Gateway...

  • Seite 73: Administration/Diagnostics/Logging

    Alle PPP-Verbindungen - Nur bei Geräten mit PPP-Schnitt- stelle sichtbar. BRI1-n Alle BRI1-nVerbindungen - Nur bei Geräten mit BRI-Schnitt- stelle sichtbar. PRI1-n Alle PRI1-n-Verbindungen - Nur bei Geräten mit PRI-Schnitt- stelle sichtbar. Ein Klick auf speichert die gemachten Einstellungen. innovaphone-Gateway Seite 73...

  • Seite 74: Administration/Diagnostics/Tracing

    TEL1-n Informationen TEL1-n-Interface. BRI1-n Informationen zum BRI1-n-Interface. PRI1-n Informationen zum PRI1-n-Interface. prot Das Kontrollkästchen prot hinter den einzelnen Interface- Einstellungen geben Informationen zum verwendeten Proto- koll. Abschnitt VOIP:: H.323/ Informationen zu H.323-RAS. H.323/ Informationen zu H.323/H.225. H.225 Seite 74 innovaphone-Gateway...

  • Seite 75: Administration/Diagnostics/Config Show

    Informationen zum PPoE0/1-Protokoll. DHCP0-1 Informationen zum DHCP0/1-Server. HTTPCLI- Informationen zum HTTP-Client. HTTPCLI- Detaillierte Informationen zum HTTP-Client ENT ver- bose Ein Klick auf speichert die gemachten Einstellungen. 4.2.4.3 Administration/Diagnostics/Config Show Config Show ermöglicht, die aktuelle Konfiguration des VoIP-Gerätes in Text- innovaphone-Gateway Seite 75...

  • Seite 76: Administration/Diagnostics/Ping

    Gerät sind im Anang A: „ “ in der Tabelle 1 Anzeigen und Anschlüsse der IP6000 „ “ („Reset“) enthalten. Weitere, detailiertere Information können dem innovaphone knowledgebase How to Reset IPxxx , factory default, led behaviour, tftp mode,clear Artikel „ config,gwload “ (http://www.innovaphone.com/inno-kb) entnommen werden.

  • Seite 77: Administration/Idle Reset

    Mit einem TFTP-Reset wird das VoIP-Gerät in den TFTP-Modus versetzt. Befin- det sich das Gerät im TFTP-Modus, so kann dieses nur noch mit dem Tool GW- Load erreicht und somit eine IP-Adresse vergeben werden. Weitere Informationen zum Tool innovaphone-GWLoad können der innovaphone know- ledgebase entnommen werden. innovaphone-Gateway...

  • Seite 78: Anhang A: Anschlüsse Und Bedienelemente

    Anhang A: Anschlüsse und Bedienelemente Anzeigen und Anschlüsse Abbildung 1 - Anzeigen und Anschlüsse der IP21 Seite 78 innovaphone-Gateway...

  • Seite 79: Anschlüsse An Der Vorderseite

    TAE Buchse. Zum Anschluss eines Faxgerätes, Anruf- beantworters oder Modems an TEL2. Tabelle 2 Anschlüsse und Anzeigen auf der Oberseite der IP21 Anschlüsse an der Vorderseite Auf der Vorderseite der IP21 befinden sich folgende Anschlüsse und Bedienungs- innovaphone-Gateway Seite 79...
  • Seite 80 Abbildung 2 - Anschlüsse an der Vorderseite der IP21 Pos. Bezeichnung Bedeutung Netzkabel Ethernet Bei der neuen IP21-1 wird diese Funktion nicht Umschalter mehr benötigt und ist somit nicht mehr vorhan- den. Zum Umschalten des Ethernet Anschlusses. Linke Stellung: Anschluss IP21 an Hub/Switch.

  • Seite 81: Die Belegung Der Tfe Schnittstelle

    Artikel „ config,gwload “ (http://www.innovaphone.com/inno-kb) entnommen werden. Die Belegung der TFE Schnittstelle Die Türfreisprecheinrichtung wird an der Klemmleiste an der Vorderseite der IP21 angeschlossen. Die Klemmleiste hat (von links nach rechts) folgende An- schlussklemmen: Nummer Kennung Verwendung nicht verwendet nicht verwendet...

  • Seite 82: Anschlüsse Innerhalb Des Gerätes

    TEL1 beziehungsweise die Klemmen a2 und b2 zum Anschluss eines End- gerätes an TEL1. • Zum Herausführen der Anschlusskabel befinden sich in der Vorderseite zwei Aussparungen. • Achten Sie beim Zusammenbau des Deckels auf die korrekte Lage der Zug- entlastung des Anschlusskabels. Seite 82 innovaphone-Gateway...

  • Seite 83: Technische Daten

    G.723.1 (5.3 und 6.3 kbps), G.729A Echokompensierung: G.168 Schnittstellen Ethernet: 1 × 10/100-BASE-T auto-negotiated analoge Endgeräte: je nach Ausführung 1 oder 2 Türfreisprecheinrichtung: 1 × Klemmleiste 4+n Audio: 1 × 3,5 mm Klinke Stereo zum Anschluss einer analogen Audioquelle Temperaturbereiche innovaphone-Gateway Seite 83...

  • Seite 84: Das Seriennummernetikett

    Die MAC-Adresse ist gleichzeitig die Seriennummer Ihrer IP21. Die ersten drei durch einen Bindestrich (`-´) getrennten konstanten Hexadezi- malzahlen stellen die Herstellerkennung von innovaphone dar (009033 oder 00- 90-33), während die letzten drei Hexadezimalzahlen (xxxxxx oder xx-xx-xx) die fortlaufende Seriennummer der IP21 darstellen.

  • Seite 85: Anhang B: Problembehebung

    Stellen Sie sicher, dass das exclu- einem entfernten kann nicht auf- Kontrollkästchen „ sive VoIP-Gerät aufgebaut gebaut werden, „ deaktiviert ist. werden, es kommt da die beiden jedoch keine Sprach- VoIP-Geräte über verbindung zustanden. keinen gemein- samen Sprachko- dierer verfügen. innovaphone-Gateway Seite 85...
  • Seite 86 „ “. Verbindungen zu ande- Konsultieren Sie zu diesem ren VoIP-Geräten Zweck die Dokumentation zustande. Ihrer Firewall. • Lesen Sie im Kapitel „ und Firewalls “ nach. Tabelle 5 Fehlerbehebung Seite 86 innovaphone-Gateway...

  • Seite 87: Port-Einstellungen Bez. Nat Und Firewalls

    Wird das SIP-Protokoll verwendet, sind zusätzlich abhängig vom interface typ freizuschalten: • UDP:5060 (SIP Phone, Registrar, Without Registration) • UDP:any free (Gateway mode) Alle anderen Registrierungen verwenden keine Standard-Ports. T.38 via H.323 oder SIP verwendet zwei Ports über den Standard RTP-Ports. innovaphone-Gateway Seite 87...

  • Seite 88: Voip Und Stark Belastete Wan-Strecken

    Das Gerät wird vor die Firewall plaziert, sodass der Datenstrom die Firewall nicht passieren muss. In diesem Fall wird man keine Sprachverbindungen innerhalb des Netzes aus zum Gerät aufbauen können (z.B. mit innovaphone Softphone-PC´s). Wird das Netzwerk im NAT-Modus betrieben und das verwendete Produkt unter- stützt kein H.323-NAT, dann ist ein Betrieb über die Firewall hinweg nicht mög-...
  • Seite 89 Übertragung großer Pakete nicht unterbrechen. Dies kann trotz Priorisierung zu schlechter Qualität führen. In einem solchen Fall sollte überprüft werden, ob sich diese Unterbrechung gesondert anschalten lässt. Manche Router bezeichnen die- se Funktion etwas verwirrend als interleaving. innovaphone-Gateway Seite 89...

  • Seite 90: Anhang C: Isdn-Fehlerwerte

    Benutzer reagiert nicht (Ruf wird nicht signalisiert) 0x13 0x93 Benutzer reagiert nicht (Ruf wird signalisiert) 0x15 0x95 Ruf zurückgewiesen 0x16 0x96 Geänderte Rufnummer 0x1A 0x9A Non-selected user clearing 0x1B 0x9B Ziel gibt es nicht 0x1C 0x9C Ungültiges Nummernformat Seite 90 innovaphone-Gateway...
  • Seite 91 0x3A 0xBA Bearer capability nicht erreichbar 0x3F 0xBF Service oder Option nicht erreich- bar, unspezifiziert 0x41 0xC1 Bearer capability nicht implemen- tiert 0x42 0xC2 Kanal Typ nicht implementiert 0x45 0xC5 Angefordertes Informations Ele- ment nicht implementiert innovaphone-Gateway Seite 91...
  • Seite 92 Element 0x61 0xE1 Nachrichten Typ existiert nicht oder nicht implementiert 0x62 0xE2 Nachricht nicht kompatibel mit Ruf-Status 0x63 0xE3 Informations Element existiert nicht oder ist nicht implemented 0x64 0xE4 Ungültige Inhalte in den Informa- tions Elementen Seite 92 innovaphone-Gateway...
  • Seite 93 0x65 0xE5 Nachricht nicht kompatibel mit Ruf-Status 0x66 0xE6 Wiederherstellung verfällt zum Zeitpunkt 0x6F 0xEF Protokoll fehler, unspezifiziert 0x7F 0xFF Zusammenarbeit, unspezifiziert innovaphone-Gateway Seite 93...

  • Seite 94: Anhang D: Support

    “ oder auch Kapitel: „ tion/General/Info “). Firmware Upload Die innovaphone VoIP-Geräte werden nicht mit der aktuellsten Firmware ausge- liefert, sodass in der Regel ein Firmware-Upload notwendig ist. Neue Firmware-Versionen können im Downloadbereich (http://down- load.innovaphone.com) der innovaphone-Homepage bezogen werden. innovaphone Homepage Auf der innovaphone-Homepage (http://www.innovaphone.com) sind alle...

  • Seite 95: Anhang E: Konfiguration Des Update-Servers

    Anhang E: Konfiguration des Update-Servers Es besteht die Möglichkeit, die Firmware und Konfiguration einer großen Anzahl von innovaphone-Geräten in einer verteilten Umgebung automatisch zu aktuali- sieren. Das geschieht, indem die Konfigurations- und Firmware-Informationen auf einen Standard-Webserver abgelegt werden, welche wiederrum von den einzelnen Ge- räten abgerufen wird.

  • Seite 96: Konfiguration

    Dabei ist zu beachten, dass der URL-Parameter genau auf den Speicherort der Datei mit den enthaltenen Wartungs-Kommandos zeigen muss. Genauso ist zu beachten, dass diese URL (sowie alle anderen URL’s, die von innovaphone-Gerä- ten verwendet werden) keine Hostnamen unterstützt. Demnach muss immer eine gültige IP-Adresse angegeben werden.
  • Seite 97 Kommando check erreicht werden: mod cmd UP1 check <final-command> <serial> innovaphone-Geräte besitzen eine interne, initial leere Variable (oder wenn das Gerät mit den Standard-Einstellungen zurückgesetzt wurde) namens UPDATE/ CHECK. Das check Kommando wird den Inhalt von <serial> mit der UPDATE/ CHECK Variable vergleichen.
  • Seite 98 Gerät aufspielen. Zuletzt wird das <final-com- mand> ausgeführt. innovaphone Geräte besitzen eine interne, initial leere Variable (oder wenn das Gerät mit den Standard-Einstellungen zurückgesetzt wurde) namens UPDATE/ PROT. Das prot-Kommando wird den Inhalt von <build-serial> mit der UP- DATE/PROT Variable vergleichen.
  • Seite 99 Dieser Befehl wird das Gerät dazu veranlassen, seine aktuelle Konfiguration auf die <url> hochzuladen. Dies kann mit dem HTTP-PUT-Kommando erreicht wer- den. Die url muss schreibbar sein. In der url können folgende Konstanten ver- wendet werden: Sequenz Ersetzt Beispiel Aktuelles Datum und Zeit 20051010-170130 innovaphone-Gateway Seite 99...
  • Seite 100 Es existiert ein Webserver unter der Adresse 192.168.0.10 mit einem Unter- verzeichnis namens configs. In diesem Verzeichnis wiederum existieren wei- tere Unterverzeichnisse, in denen die aktuellen Firmware-Dateien für alle innovaphone-Geräte abgelegt sind. Den DHCP-Server stellen Clients mit der Option #215 als http:// 192.168.0.10/configs/ bereit. In diesem Verzeichnis existiert eine Datei update-ip1200.htm welche folgende Zeilen abarbeitet:...
  • Seite 101 Gerät programmiert. IP3000-Geräte werden im Zeitraum von 23:00 Uhr - 04:59 Uhr auf Firmware-Ver- sion 04-5679 aktualisiert. innovaphone-Gateway Seite 101...

  • Seite 102: Anhang F: Konfiguration Eines Ntp-Servers/-Clients

    Jeder Windows-Server kann als NTP-Server fungieren. Ebenso gibt es verschie- dene NTP-Softwarepakete für Windows- und Unix/Linux-Plattformen. Die innovaphone VoIP-Geräte arbeiten gleichzeitig auch als NTP-Server. Sollten mehrere Geräte verwendet werden, so kann ein Gerät sich mit einem, gegebe- nenfalls externen Zeitserver synchronisieren und alle anderen wiederum mit die- sem einen.
  • Seite 103 Tag (gemäß d) im Monat gemeint. Das Format für den Zeit- punkt ist hh[:mm[:ss]], im 24 Stunden-Format. Die in Deutschland gültige mitteleuropäische Zeitzone ist wie folgt angegeben. CET-1CEST-2,M3.5.0/2,M10.5.0/3 Weitere Informationen zum POSIX-Standard können unter der Webadresse ht- tp://standards.ieee.org/catalog/olis/posix.html abgerufen werden. innovaphone-Gateway Seite 103...

  • Seite 104: Anhang G: Anleitung Zum Herunterladen Von Lizenzen

    Anhang G: Anleitung zum Herunterladen von Lizenzen Aufruf der Seite http://www.innovaphone.com/index.php?id=29&L=1. Es wird der Lizenzvertrag angezeigt, der mit bestätigt werden muss. Login Anschließend wird der folgende Anmeldebildschirm angezeigt. Wurden bisher noch keine Lizenzen bei innovaphone herunter geladen, sollten Seite 104 innovaphone-Gateway...

  • Seite 105: Download

    Download License Ein Klick auf den Button lädt die Lizenzen herunter. Ergebniss bestätigen Als nächstes muss das Herunterladen des Licensekeys bestätigt werden. Confirm Hierzu muss der Link betätigt werden, um die Seriennummer zu bestä- tigen und endgültig herunterzuladen. innovaphone-Gateway Seite 105...

  • Seite 106: Ergebnis Downloaden

    Dialog, in dem angegeben werden kann, ob die Datei auf der lokalen Fest- platte gespeichert werden oder sofort geöffnet und betrachtet werden soll. Die Lizenzen werden automatisch auch im Lizenzmanager verwaltet, sodass sie jederzeit wieder neu heruntergeladen werden können. Seite 106 innovaphone-Gateway...

  • Seite 107: Anhang H: Glossar

    Anhang H: Glossar Der folgende Glossar bezieht sich auf alle innovaphone-Gateways und auch auf innovaphone-DECT-Gateways: A-Law Das A-Law-Verfahren ist ein Verfahren für die Dynamikkompression von Audiosignalen, das in der ITU-Empfehlung G.711 beschrieben ist. Die Dyna- mikkompression dient der Verbesserung des Störspannungsabstands bei gleichen Übertragungsbedingungen.
  • Seite 108 über eine proprietäre Schnittstelle mit dem CCFP über ein 2-adriges Kabel verbunden. Mit der IP1200 werden die DECT-Basis-Stationen über IP mit der CCFP Schnittstelle verbunden. Jede IP1200 verfügt über eine DECT-Basis-Station multicell und eine Steuereinheit. In einer Installation wird nur eine Steuer- Seite 108 innovaphone-Gateway...
  • Seite 109 Ein Informationselement in GSM-Netzen, das den an der Benutzer-Netz- Schnittstelle zu verwendenden Kanal angibt. Da bei ISDN eine Endeinrichtung mehrere Verbindungen gleichzeitig steuern kann, werden die einzelnen Verbindungen durch die Verbindungskennung eindeutig unterscheidbar. Jede Verbindung benutzt daher einen eigenen CR innovaphone-Gateway Seite 109...
  • Seite 110 Sprachübertragung als auch Datenübertragung mit flexiblen Übertra- gungsgeschwindigkeiten unterstützt werden. DECT-Base-Station Eine DECT-Base-Station kann einen Sprachkanal zwischen einem IP-DECT- Telefon und der innovaphone-PBX aufbauen. DECT-Controller Kurzschrift für CCFP (Central-Controller-Fixed-Part). DECT-System Eine Sammlung von DECT-Radios mit einem Steuergerät. Alle DECT-Radios in diesem System teilen sich einen gewöhnlichen Identifikator (die soge-...
  • Seite 111 Die E.164-Nummerierung ist der am meisten benutzte Adressierungs-Stan- dard in öffentlichen Kommunikationsnetzen. Dieses Rufnummernschema bil- det das Regelwerk für die internationalen Rufnummern. Die Rufnummern in E.164 umfassen maximal 15 Dezimalstellen, die von öffentlichen Netzen ausgewertet werden können. Darüber hinaus können innovaphone-Gateway Seite 111...
  • Seite 112 56 kBit/s gegenüber 64 kBit/s bei DSS1 und 1TR6 möglich. Die verbleibenden 8 kBit/s werden zur Übermittlung der Steuerdaten verwendet, da beide Protokolle keinen separaten D-Kanal vorsehen. Zudem verfügen viele dieser Anschlüsse nur über einen B-Kanal. Das FTP-Protokoll (File-Transfer-Protokoll) dient dem Dateitransfer zwischen Seite 112 innovaphone-Gateway...
  • Seite 113 DECT-Radio zu einem anderen wechselt. Handset Ein DECT-Handset ist ein schnurloses Telefon. HLC (High-Layer-Compatibility) ist ein Informationselement im ISDN mit dem die Protokolle und Parameter angezeigt werden, die in den Schichten 4 bis 7 der Nutzkanäle verwendet werden. innovaphone-Gateway Seite 113...
  • Seite 114 Flusskontrolle und die Übertragung weiterer Steuerungsnachrichten aus. Bei den Endgerätefunktionen übernimmt H.245 die Einstellung des Sprach- codierverfahrens, das identisch sein muss mit dem Kompressionsverfahren. IEEE IEEE (Institute- of Electrical- and Electronical-Engineers) ist ein Verband amerikanischer Ingenieure, der sich auch Normungsaufgaben widmet und Seite 114 innovaphone-Gateway...
  • Seite 115 Zwischen den kommunizierenden Endteilnehmern entsteht quasi eine physikalische Leitung, die in den einzelnen ISDN-Vermittlungsstellen durch- geschaltet wird. Die ITU (International-Telecommunication-Union) ist eine weltweit tätige Organisation, in der Regierungen und der private Telekommunikationssektor den Aufbau und Betrieb von Telekommunikationsnetzen und -diensten koor- dinieren. innovaphone-Gateway Seite 115...
  • Seite 116 Zugriff auf Netzwerk-Verzeichnisdienste für Datenbanken, E-Mails, Speicherbereiche und andere Ressourcen etabliert hat. LDAP bietet einen einheitlichen Standard für Verzeichnisdienste/ DS (Directory Service). Die MAC-Adresse (Media-Access-Control) ist die Hardware-Adresse jedes einzelnen Netzwerkadapters, die zur eindeutigen Identifikation des Geräts Seite 116 innovaphone-Gateway...
  • Seite 117 Mehrgeräte-Anschluss vergeben werden. Jedem Endgerät kann somit eine individuelle Rufnummer zugeordnet werden. Einem ISDN-Endgerät oder einer TK-Anlage können auch mehrere Rufnummern zugeordnet werden. Andererseits können mehrere Endgeräte am passiven Bus über eine Mehr- fachrufnummer angeschlossen werden. Eine MTU (Maximum-Transmission-Unit) ist die größtmögliche Dateneinheit innovaphone-Gateway Seite 117...
  • Seite 118 Computer als auch für Remotecomputer und den NetBIOS-Namenzwischenspeicher an. Nbtstat ermöglicht das Aktualisieren des NetBIOS-Namenzwischenspeichers und der im WINS (Windows-Inter- net-Name-Service) registrierten Namen. NI1 ist das in den USA eingesetzte nationale ISDN-Protokoll für den D-Kanal. Seite 118 innovaphone-Gateway...
  • Seite 119 Das OSI-Modell dient als die Grundlage für eine Reihe von herstel- lerunabhängigen Netzprotokollen, die in der öffentlichen Kommunikations- technik im Transportnetz fast ausschließlich eingesetzt werden. PL (Packet-Loss) bzw. Paketverlust tritt bei der paketbasierten Datenüber- tragung in Netzwerken auf. Paketverlust kann in verschiedenen Schichten des OSI-Modells auftreten. innovaphone-Gateway Seite 119...
  • Seite 120 Schnittstelle zwischen Applikation und dem Betriebssystem darstellt. PP (Portable-Part) und wird als Synonym für ein schnurloses Telefon (Hand- set) verwendet. Das PPP-Protokoll (Point-to-Point-Protocol) ist als Protokoll für die Einwahl ins Internet über leitungsvermittelte Netze konzipiert. Das PPP-Protokoll Seite 120 innovaphone-Gateway...
  • Seite 121 Kapazität von 64 kbit/s zur Verfügung stehen. Unter Dienstgüte QoS (Quality-of-Service) versteht man alle Verfahren, die den Datenfluss in LANs (Local-Area-Networks) und WANs (Wide-Area-Net- works) so beeinflussen, dass der Dienst mit einer festgelegten Qualität beim Empfänger ankommt. innovaphone-Gateway Seite 121...
  • Seite 122 (entweder direkt oder indirekt) Zugriff zu einer DECT-Basis-Station, welche einen Kanal zur PBX bereitstellt. Ein Repeater erhöt den Abdek- kungsbereich des IP-DECT-Systems, aber nicht die mögliche Anzahl, gleich- zeitig geführter Rufe. Ein Repeater benötigt eine Synchronisierungsquelle (wie jedes andere Seite 122 innovaphone-Gateway...
  • Seite 123 Unter RT (Round-Trip) versteht man die Reaktionszeit eines kompletten Netzwerks. Es ist die Zeitspanne, die erforderlich ist, um ein Signal von einer Quelle über das Netzwerk zum Empfänger zu senden und die Antwort des Empfängers wiederum über das Netzwerk zurück zum Sender zu transpor- innovaphone-Gateway Seite 123...
  • Seite 124 Gesprächsteilnehmer spricht und wann er still ist. Hierzu muss der Algo- rithmus schnell reagieren, um zu verhindern, dass nach einer solchen Ruhe die erste Silbe verloren geht. Für die sichere Unterscheidung zwischen Gespäch und Stille benötigt der Codec einen Zwischenspeicher, der einen zusätzlichen Delay verursacht. Seite 124 innovaphone-Gateway...
  • Seite 125 DECT-Radios angelegt werden. Dies gilt natürlich auch in einem IP1200-System. Synchronisation-Chain In einem geschlossenen System muss jedes IP1200-DECT-Radio mit allen anderen IP1200-DECT-Radios synchronisiert werden. Das setzt voraus, dass jedes DECT-Radio (ausser eines) ein anderes als Synchronisierungsquelle konfiguriert hat. innovaphone-Gateway Seite 125...
  • Seite 126 Das DECT-Radio in einer IP1200-Installation, welches seine Synchronisation von keiner anderen Quelle bezieht. Wird auch in der IP1200-DECT-Radio-Konfiguration verwendet, um die Sync- Source des DECT-Radios zu konfigurieren. Sync-Source Ein DECT-Radio, welches anderen DECT-Radios als Synchronisierungsquelle dient. Das TCP-Protocol (Transmission-Control-Protocol) ist ein verbindungsorien- Seite 126 innovaphone-Gateway...
  • Seite 127 Ein Trace (zu dt. Ablaufverfolgung) ist eine Anweisungssequenz, der mit einem beliebigen Startpunkt beginnt und in dem die Programmverzweigun- gen und deren Wegwahl definiert sind. Ein solcher Trace ermöglicht die schrittweise Verfolgung des Programmablaufs. Die Ablaufverfolgung dient vor allem der Fehlersuche und -behebung (Debugging). innovaphone-Gateway Seite 127...
  • Seite 128 Signal-Rausch-Verhältnis zu erzielen. Ebenso wie bei diesem Verfahren werden jeweils 8-Bit-Werte erzeugt. Jedoch ist die Quanti- sierungskennlinie bei niedrigen Pegeln steiler. Außerdem ist die Codierung darauf ausgelegt, keine kontinuierlichen 0-Folgen zu erzeugen, sondern Seite 128 innovaphone-Gateway...
  • Seite 129 ISDN für die Telefonie. Dagegen wurden die öffentlichen Daten- paketnetze für Datenübertragungsdienste konzipiert. In diesem Zusammen- hang sind auch ATM, Frame Relay oder Fast Packet Switching zu nennen. WINS WINS (Windows-Internet-Naming-Service) ist ein Verfahren, um Computer- innovaphone-Gateway Seite 129...
  • Seite 130 WINS-Server an. Dieser überprüft die Adressen, ob sie nicht anderweitig besetzt ist, und trägt sie in die Adress-Datenbank des WINS-Servers. Bei der Abmeldung eines Clients wird die Adresse wieder aufgelöst und kann ander- weitig vergeben werden. WRFP WRFP (Wireless-Radio-Fixed-Part) wird als Synonym für Repeater verwen- det. Seite 130 innovaphone-Gateway...

  • Seite 131: Stichwortverzeichnis

    Stichwortverzeichnis Action Active-Calls Symbols Adapt to Cisco PPP peers Add # 42, 45 +32db Add UUI µ-Law Address Numerics Address-Ranges 23, 35, 88, 89 0x10 Administrator-Name 100-240V Administrator-Nutzerkennung 100-MBit-Full-Duplex Administrator-Passwort 11, 16 100-MBit-Half-Duplex Administrator-Zugang 100m-fdx A-Law 100m-hdx Alerting 10-MBit-Full-Duplex Alias List 10-MBit-Half-Duplex Allgemeine-Informationen 10m-fdx...
  • Seite 132 Auto Call-Counter max 47, 68 Auto dial after boot Call-Detail-Records Automatic Called-Party-Number 66, 67 Automatic CGPN Mapping Calling Automatic CGPN-Mapping Calling-Party-Number 11, 107 Auto-MDX Call-Logging Autonegation Calls Call-Waiting On Cancel Cause (DISC) Bandbreite (Bandwidth) CCFP Basic-LIC 52, 60 41, 45 CDPN-In Bearer-Capability Audio 52, 60...
  • Seite 133 21, 69 Class Default-Router Cleanup Delay Clear All Leases Description Clear Dynamic Leases Descriptiv-Name Clear Local Settings Destination-Network 16, 22 Clear Reserved Leases Device-Name 42, 45 Client Dezibel 15, 36, 54, 70 Coder DHCP 11, 12, 33 Coder-Preferences DHCP-Automatic-Modus Codes DHCP-Client Command File URL DHCP-Client-Modus...
  • Seite 134 DNS-Server-2 ETHn Do not Disturb Ext. On Exclude Address 47, 66 Do not Disturb Int. On Exclude from Auto-CGPN Do not Disturb On Exclude interface from NAT 31, 32, 52 Down Exclude Mask Download Exclusive Expires DSL-Provider Facility DSP-LIC Faststart FAX-Gerät Dynamic Fax-Gerät...
  • Seite 135 63, 112 GWLoad Funktionsstörung G711A H.225 G711u H.225-RAS-Destination G723-53 H.225-Signalling-Destination G726-32 H.245 37, 63 G729A H.245-Tunneling 62, 114 H.323 Gatekeeper H.323-Authentifizierung Gatekeeper/Registrar H.323-Faststart Gatekeeper6 H.323-Firewalling Gatekeeper-Address (primary) H.323-Interop-Tweaks H.323-Name Gatekeeper-Address (secondary) 25, 88 H.323-NAT 55, 61 55, 73 H.323-Registrierung Gatekeeper-Discovery H.3245-Faststart 36, 47, 55, 62 Gatekeeper-ID...
  • Seite 136 IPxxx 29, 31, 60, 115 Inbound-Connections ISDN Inbound-Password ISDN-Fehlercode 46, 64 Inbound-User ISDN-Schnittstelle Include Interface in NAT Info 70, 116 innovaphone-AG Jitter innovaphone-GWLoad 22, 71, 72 innovaphone-Händler Kaltstart 22, 94 innovaphone-Homepage Kollision innovaphone-Knowledgebase Konfiguration des Update-Servers innovaphone-Neuigkeiten Insert Route below Konfiguration des VoIP-Gerät...
  • Seite 137 Link-Configuration Link-Type MSN1-3 / Ext. Lizenzen Lizenztyp MTU-Size 33, 118 Local Multicast Local-Subscriber-Number Multicast-Address Location 17, 52, 55, 58, 61, 62 Lock Phone Name 56, 57 Locked-White-List Name-In 21, 73 Logging Name-Out 22, 69, 73 25, 27, 34, 87, 118 Log-Meldung Log-Type National...
  • Seite 138 Port Specific Forwardings 15, 18, 102 NTP-Server POSIX NTP-Softwarepakete POSIX-Timezone-Strings 55, 62, 70 4, 11 Number Power-over-Ethernet 65, 68 Number-In 66, 68 26, 53, 57, 73, 120 Number-Out PPP Interface PPPn 21, 49, 50, 68 PPP0-31 28, 121 PPPoE Offer Parameters PPP-Schnittstelle Offset PPP-Verbindung...
  • Seite 139 31, 64 Quality-of-Service Route 64, 65 Quellschnittstelle Route to Interface Q-Value Route-Logging Routendefinition Routeneinstellung Radio Routing-Tabelle Read Ready-LED R-Taste Referenzkonfigurationen Register as Endpoint Rufbehandlung Register as Gateway Rufrichtung Registered-Clients 52, 53, 58, 60 Rufvermittlung Registration Registrierung Rx-align-err Registrierungsarten Rx-broadcast Relay-Calls Rx-collision Relay-Routing Rx-crc-err...
  • Seite 140 SCFG-Kommando Standard-Community-Name Secondary Gatekeeper Standard-Dateiname 97, 98 Selektive Amtsberechtigung Standard-Einstellungen Seriennummer Standard-Fimware-Dateiname Seriennummernetikett Standard-Konfiguration 19, 32 Server Standard-MIB-II Server-Address Standard-Router 31, 52, 70 Server-Address (primary) State Server-Address (secondary) Stateless-Operation 33, 36 Service-Packs Static IP-Routes Set PIN Statistics 25, 32 Signalisierungskanal Status Silence Compression Simple-Network-Time-Protocol...
  • Seite 141 21, 69 Syslog-Empfänger Trace-Informationen Syslog-Information Trace-Varianten 21, 36, 69 Syslog-Server Trap Trap-Destinations Trap-Meldungen T.38 Trunk-Point-to-Multipoint Tarifimpuls 21, 69, 73, 126 Tunneling 21, 69 Türfreisprecheinrichtung TCP-Verbindung IP 21 81 TEL1 53, 57 TEL1-4 Twisted-Pair-Kabel TEL1-x TEL2 Tx-broadcast Telnet Tx-collision Telnet-Protokoll Tx-deferred Telnet-Session Tx-excesscol TEL-Schnittstelle...
  • Seite 142 31, 32, 52 WAN-Strecken Update WAN-Verbindung Update-Datei Warmstart 96, 97, 98 Update-Interval Wartungsdatei Update-Script Wartungsdurchführung 18, 37, 38, 95, 96 Update-Server Wartungskommandos Update-Server URL Waste-Electrical-and-Electronic- Equipment 71, 72 Upload 22, 69, 95 Webserver Uptime WEEE-Richtlinien Weltzeit 18, 20, 38, 69, 96, 98, 128 42, 45 Wiedergabe URL-Parameter...
