Inhaltszusammenfassung für igus smart plastics

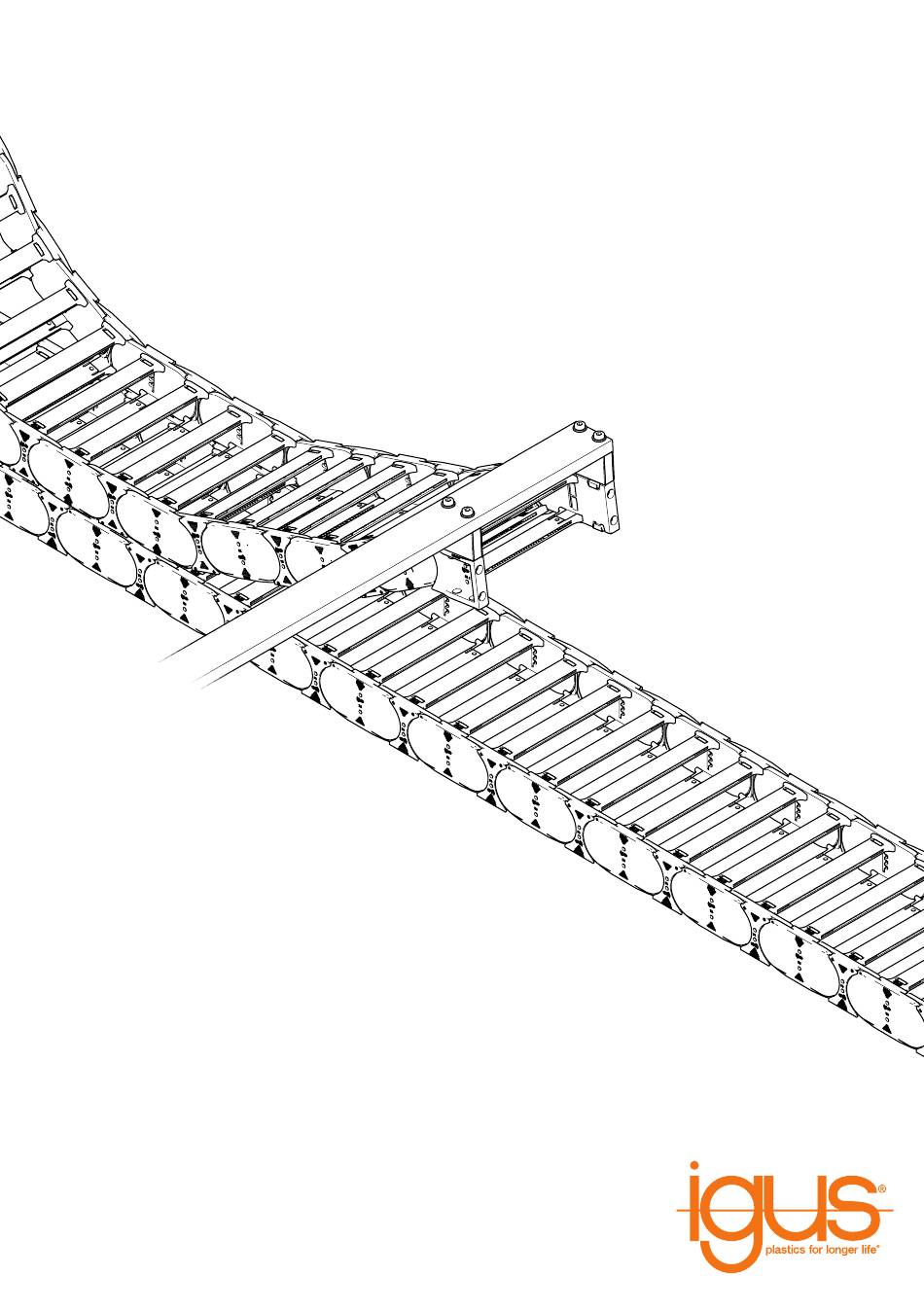

- Seite 1 Montageanleitung Assembly instructions smart plastics ® EC.P i.Sense Zug- / Schubkraftüberwachung Push/Pull force detection for e-chains...
- Seite 2 E2 / E4 / P4.1 MAT90xxx E4.32: M5x20 E4.42: M6x20 E4.56: M8x20 M10x20 E4.32: M5x20 E4.42: M6x20 E4.56: M8x20 M10x20 Träger - Kundenseitig Tow-Arm - designed by customer IS.EC.Uxx.yy.zz Chainflex Leitung mit Konfektioniertem M12 Stecker Chain flex cable with M12 connector siehe Bestellung see order...
- Seite 3 MAT90... MAT017... M6 / M8 / M10 je nach Kettenserie M6 / M8 / M10 depends on e-chain series optional E2 / E4 / P4.1 Wägezelle Load cell M6 / M8 / M10 je nach Kettenserie Träger - Kundenseitig M6 / M8 / M10 Tow Arm- designed by depends on e-chain series custommer...
- Seite 4 Art.-Nr. großer Messsensor + Adapter kleiner Messsensor + Adapter Art.-No. big measuring sensor + adapter small measuring sensor + adapter 2500 – MAT904120351 + MAT904120361 2700 – MAT904120352 + MAT904120362 3500 – MAT904120353 + MAT904120363 E4.28 MAT904120354 + MAT904120364 – E4.32 –...
- Seite 5 Leitungsverlegung Schaltschranksposition abhängig Cable routing depends on control cabinet position Längeninformation notwendig cable lenght information needed Längeninformation notwendig cable lenght information needed...
- Seite 6 T30 : M6 - 10 Nm T45: M8 - 23 Nm T50: M10 - 35 Nm T55: M12 - 75 Nm optional Wägezelle Load cell Datenblatt 2t DE Datenblatt 1t DE Data sheet 2t EN Data sheet 1t EN...
- Seite 7 T30 : M6 - 10 Nm T45: M8 - 23 Nm T50: M10 - 35 Nm T55: M12 - 75 Nm...
- Seite 8 Wägezelle am schwimmenden Mitnehmer OPTIONAL FTA with load cell...
- Seite 9 Wägezelle am schwimmenden Mitnehmer OPTIONAL FTA with load cell...
- Seite 13 Inbetriebnahme & Offsetabgleich Commissioning & offset calibration Für Inbetriebnahme und Offsetabgleich bitte i.Sense:modul II Betriebshandbuch lesen. Please read i.Sense:modul II manual for commissioning and offset calibration. DEUTSCH https://igus.widen.net/s/s6gzkzxvzj/sma_de_das_dokumentation-i.sense_modul-ii_de ENGLISH https://igus.widen.net/s/lswmhcjq6g/sma_das_documentation-i.sense_modul-ii_en...
- Seite 14 VERBINDUNG PER USB: Connection via USB: 1) microUSB in i.Sense:modul II, USB-A in PC 10.0.0.1:1880/ui/ VERBINDUNG PER WLAN: Connection via WLAN: Bitte Handbuch S. 14 lesen Please see manual page 14 ..:1880/ui/...
-
Seite 15: Sensor Installation
SENSORINBETRIEBNAHME SENSOR INSTALLATION 1) e-kette® mittig platzieren Setup of e-chain in the middle 2) Für Offset Einstellung bitte Handbuch zur Rate ziehen See manual for offset calibration... - Seite 16 Tel. Phone +49 2203 9649-0 Fax +49 2203 9649-222 info@igus.de www.igus.de www.igus.eu © igus GmbH ® Herausgeber ist die igus GmbH, Deutschland ® Published by igus GmbH, Germany ® MAT0074950.25 Stand Issue 10/2021 Technische Änderungen vorbehalten Subject to technical alterations...
