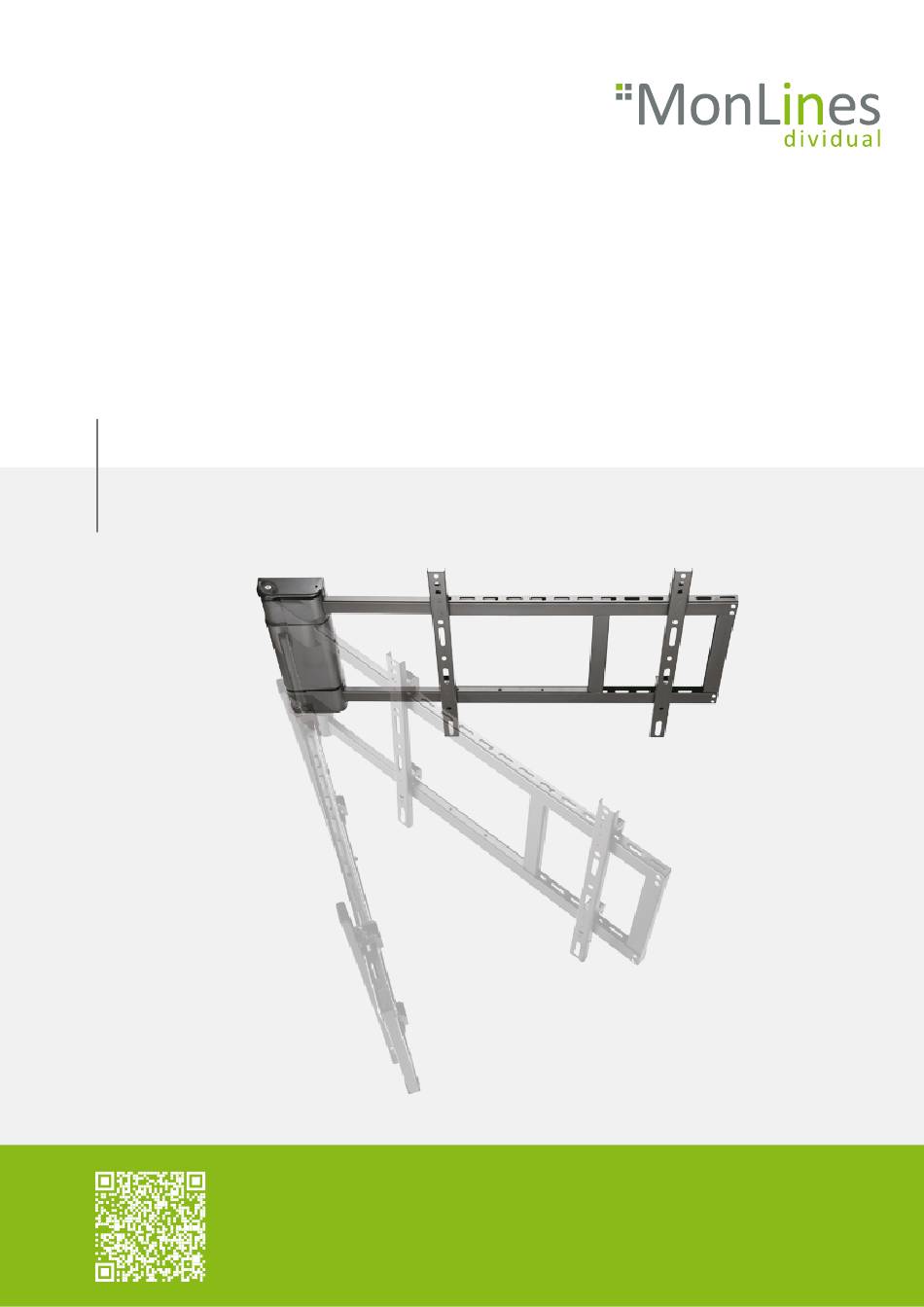

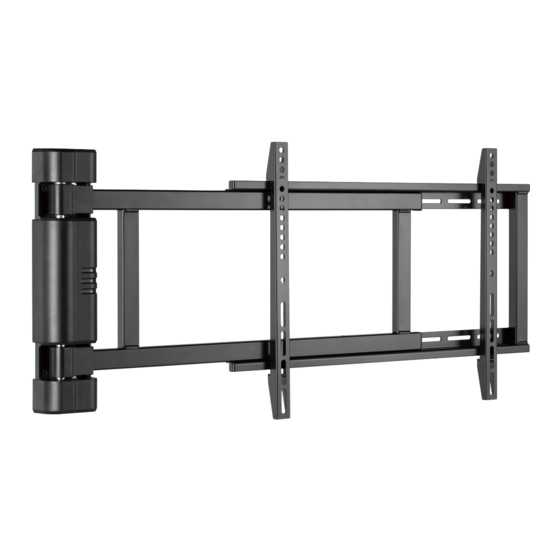

- Seite 1 MonLines mySwing MSM04 Elektrische TV Wandhalterung Montageanleitung Lesen Sie unbedingt die Montageanleitung vor Montage - Installation - Inbetriebnahme! Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Produkt.
-
Seite 2: Inhaltsverzeichnis
8. Fernseher in Wandhalterung einhängen ........................9 9. Kabelmanagement ................................9 10. Platzierung des IR-Empfängers ...........................10 11. Die Fernbedienung .................................10 11.1 Schwenkrichtung einstellen (links / rechts) ......................10 11.2 Tastenbelegung ................................11 11.3 Lernmodus ..................................11 11.4 Reset-Modus ..................................11 Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 3: Lieferumfang
Herzlichen Glückwunsch! Mit dem MonLines mySwing MSM04 haben Sie sich für ein hochwertiges Qualitätsprodukt entschieden, das Ihnen auf hohem technischen Niveau großen Nutzen in den Bereichen Komfort und Design bietet. Die Einsatzfähigkeit und Lebensdauer des MonLines mySwing MSM04 hängt vom ordnungsgemäßen und fachgerechten Einbau, Bedienung, Pflege und Beachtung der in dieser Montageanleitung enthaltenen Anweisungen ab. -
Seite 4: Trennen Der Dekorativen Abdeckungen Von Der Wandhalterung
Passen Sie den Schwenkarm entsprechend der Größe Ihres Fernsehers an. X = L/2 + 260mm (L= Länge des TV) Setzen Sie die Schrauben und Unterlegscheiben wieder ein, um die Einstellung des Schwenkarms zu sichern. Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 5: Montage Der Tv Wandhalterung
Bohren Sie die Befestigungslöcher. Montagevariante 1 Montagevariante 2 TV-Wandhalterung nach rechts gegen die Wand schwenken TV-Wandhalterung nach links gegen die Wand schwenken Ziehen Sie die Schrauben fest und lassen sie 1cm aus der Wand hinausragen. Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 6: Massiv- Und Betonwand
Prüfen Sie mit der mitgelieferten Wasserwaage die genaue Ausrichtung! • Bohren Sie die Befestigungslöcher. • Ziehen Sie die Schrauben fest und lassen sie 1cm aus der Wand hinausragen. Montagevariante 1 TV-Wandhalterung nach rechts gegen die Wand schwenken Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 7: Anbringen Der Dekorativen Elemente Und Der Kabelclips
Schwenkarm einhängen und befestigen Hängen Sie den Schwenkarm ein und schrauben die Wandhalterung an die Wand. Achten Sie dabei auf eine genaue Ausrich- tung mit der mitgelieferten Wasserwaage. 6. Anbringen der dekorativen Elemente und der Kabelclips Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 8: Anbringen Des Vesa-Adapters
Positionieren Sie die Adapter so nah wie möglich an die Mitte des Bildschirms. Ziehen Sie alle Schrauben fest an - Aber nicht zu fest! 7.1 Anbringen VESA-Adapter an einen flachen Fernseher 7.2 Anbringen VESA-Adapter an einen gewölbten/curved Fernseher oder oder oder Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 9: Fernseher In Wandhalterung Einhängen
Sie die Einstellschrauben anziehen, um den TV auszurichten. 9. Kabelmanagement Verbinden Sie die Kabel mit Ihrem Fernsehgerät und führen diese durch die Kabelclips. Hinweis: Lassen Sie die Kabel für die Schwenkbewegung etwas lose. Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 10: Platzierung Des Ir-Empfängers
Fernbedienung leuchtet für 1 Sekunde auf. Die aktuelle Position ist als Position 2 gespeichert. Um die gespeicherte Position 2 aufzurufen, drücken Sie einzeln nacheinander die Taste 2 und anschließend die Taste OK. Der Piepton ertönt 1x und die TV-Wandhalterung fährt zur Position 2. Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 11: Lernmodus
Halten Sie die Taste 1 für etwa 3 Sekunden lang gedrückt und wiederholen Sie dies dreimal. Das System startet nun die automatische Ausrichtung: Zuerst wird die Halterung flach an der Wand positioniert, dann seitlich geschwenkt, bis sie automatisch im 90°-Winkel stoppt. Montageanleitung MonLines mySwing MSM04 - Versionsnr. 2021-06... -
Seite 12: Monlines Myswing Msm04 Elektrische Tv Wandhalterung
MonLines mySwing MSM04 Elektrische TV Wandhalterung Sprechen Sie uns an Ihr MonLines-Händler/Fachpartner Gebrauchte Elektro- und Elektronikgeräte dürfen nicht über den Hausmüll entsorgt wer- den. Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb bei einem entsprechend autorisierten Entsorgungsbetrieb ab.
