BullFrog 8200 SOLID Montage- Und Gebrauchsanleitung Seite 2

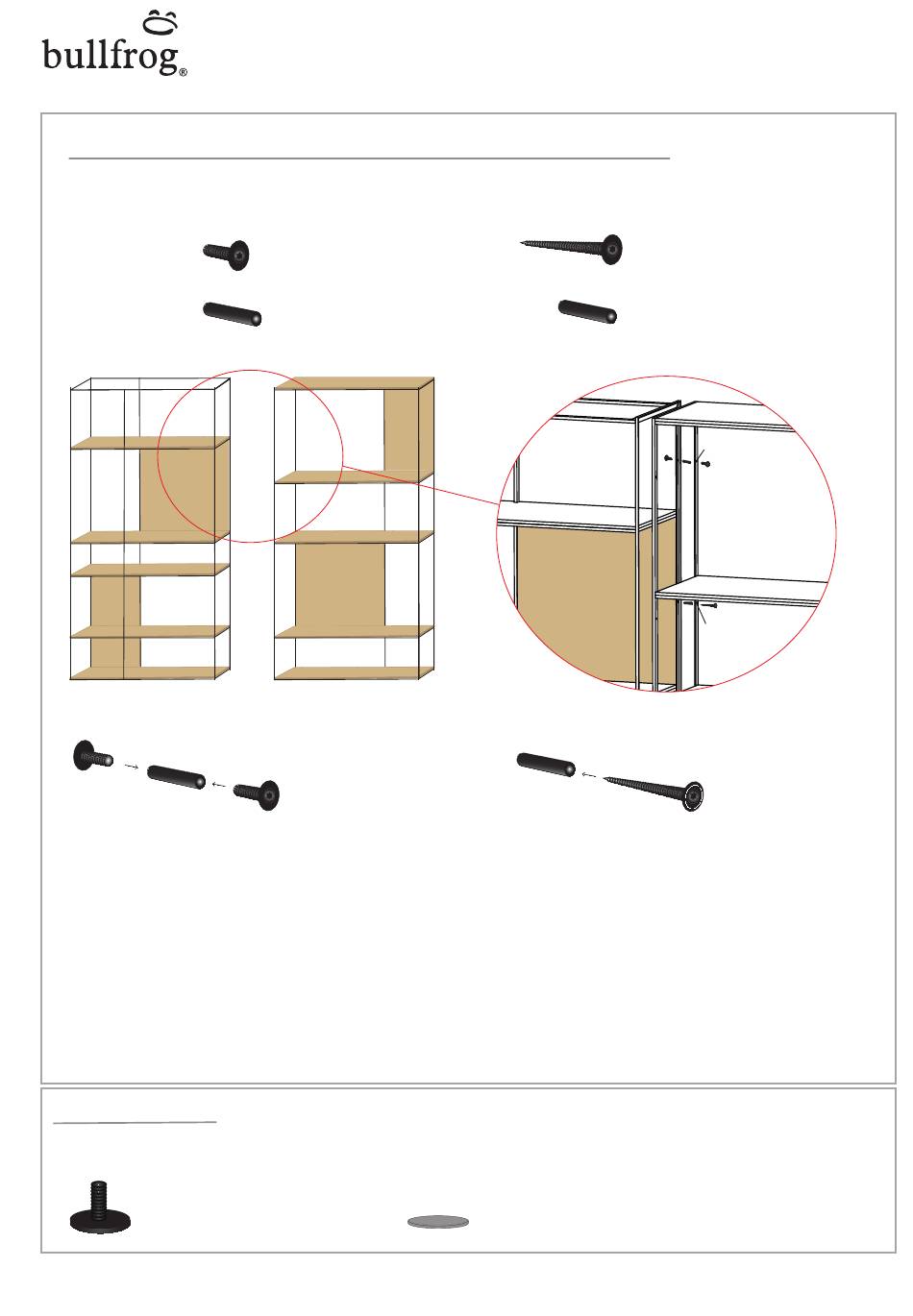

Regalmontage
(Am Beispiel: Rack 3 und 4)
Legen Sie die mitgelieferten Kleinteile vor sich aus.
a
+
c
)
(Rack 3
a
c
Verschrauben von Metall/Metall-Verbindungen:
1. Stecken Sie eine Schraube (a) durch die Bohrung (b) von der Metallstrebe (hier am Beispiel von Rack 4) und schrauben
Sie diese in die Gewindehülse (c) ein.
2. Schieben Sie die beiden Regale bündig aneinander und verschrauben Sie die Regale mit der 2. Schraube indem Sie
diese durch die Bohrung stecken und mit der bereits verschraubten Gewindehülse (c) von der anderen Seite (hier Rack 3).
Verschrauben von Metall/Holz-Verbindungen:
1. Stecken Sie eine Rückwandschraube (d) durch die Bohrung (b) von der Metallstrebe (hier am Beispiel von Rack 4) und
durch eine Durchgangshülse (e). Schieben Sie die Regale bündig zusammen und schrauben Sie die Rückwandschraube (d)
im Holz fest.
Stellfüße
Nach dem Aufstellen des Möbels sollten die 4 beigelegten Filzgleiter als Fußbodenschutz auf die Stellfüße
geklebt werden. Durch Drehen der 4 Stellfüße kann das Möbel anschließend waagerecht ausgerichtet werden.
Stellfüße (bereits montiert)
16 Schrauben M4x8
8 Gewindehülsen
)
(Rack 4
a
Metall/Metall-Verbindungen
© 2 0 1 9
d
4 Rückwandschrauben
+
e
4 Durchgangshülsen
(ohne Gewinde)
e
Filzgleiter (zur Selbstmontage)
8 2 0 0 S O L I D .
K U R T B E I E R & K A T I Q U I N G E R
b
a
a
c
d
e
b
d
Metall/Holz-Verbindungen
