Lancia RCA 101 Installationsanleitung
Auto alarmanlage & funkfernbedienung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Lancia RCA 101

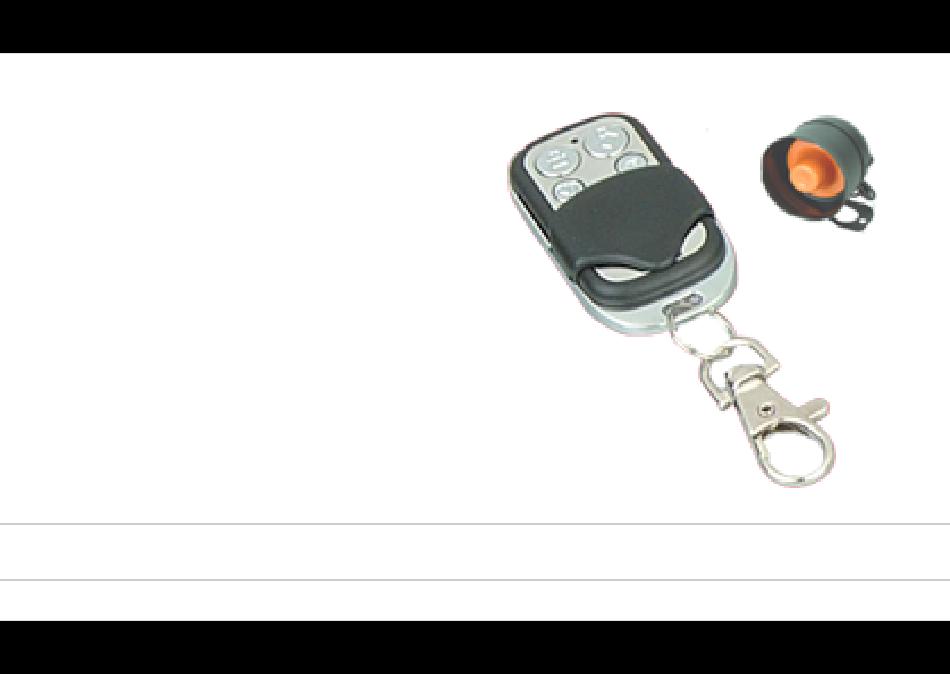

- Seite 1 RCA 101 Auto Alarmanlage & Funkfernbedienung mit blinkeransteuerung Installations-Anleitung Lancia...
- Seite 2 Gewährleistung / Garantie Alle Angaben sind ohne Gewähr. Für Irrtümer oder Druckfehler übernehmen wir keine Haftung. Wir gewähren Ihnen aufgrund der hohen Qualität unseres Produktes eine Garantie von 2 Jahren. Die Funktion und Haltbarkeit der ZV-Steuereinheit hängt zum großen Teil von einem fachgerechten Einbau ab. Für Defekte, die auf einen falschen oder fehlerhaften Einbau zurückzuführen sind, können wir verständ- licherweise keine Gewährleistung übernehmen.
-
Seite 3: Empfänger
Empfänger orange weiss gelb Zentralverriegelung orange / schwarz Typ 1 bis Typ 8 weiss / schwarz Wegfahrsperre (optional). gelb / schwarz Kann bei Fahrzeugen ohne Wegfahrsperre 12 P SCHWARZ ( - ) installiert werden. rot / schwarz Kofferraum Öffnung + 12 V ( + ) ( - ) grün... -
Seite 4: Typ 1: Pneumatisch Gesteuert
Typ 1: Pneumatisch gesteuert Fahrertür ORANGE Schließen WEIß Fahrzeugleitung GELB durchtrennen Empfänger Öffnen ORANGE / SCHWARZ WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Pumpe MASSE 4/20... -
Seite 5: Typ 2: Masse Gesteuert
Typ 2: Masse gesteuert Fahrertür ORANGE Schließen WEIß GELB Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 5/20... -
Seite 6: Typ 3: Plus Gesteuert
Typ 3: Plus gesteuert Fahrertür ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Modul Isolieren, wird nicht benötigt 6/20... -
Seite 7: Typ 4: Plus Gesteuert
Typ 4: Plus gesteuert Fahrertür ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ ZV-Modul Kabel durchtrennen 7/20... -
Seite 8: Typ 5: Plus Gesteuert (Pin)
Typ 5: Plus gesteuert (Pin) ORANGE Schließen ZV-Modul WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ + 12 V GELB / SCHWARZ Isolieren, wird nicht benötigt 8/20... -
Seite 9: Typ 6: Masse Gesteuert (Mit Widerstand)
Typ 6: Masse gesteuert (mit Widerstand) Fahrertür ORANGE Schließen WEIß GELB Widerstand Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 9/20... - Seite 10 Typ 7 Fahrertür ORANGE Schließen WEIß GELB Empfänger ORANGE / SCHWARZ Öffnen WEIß / SCHWARZ GELB / SCHWARZ ZV-Modul MASSE Isolieren, wird nicht benötigt 10/20...
-
Seite 11: Typ 8: Plus Gesteuert (Stellmotor)
Typ 8: Plus gesteuert (Stellmotor) Stellmotor ORANGE Schließen WEIß GELB + 12 V Empfänger ORANGE / SCHWARZ i.d.R. BLAU Öffnen i.d.R. GRÜN WEIß / SCHWARZ + 12 V GELB / SCHWARZ MASSE 11/20... - Seite 12 Lancia Modell Baujahr Code 91-> Dedra KABELFARBE / POSITION Blinker links blau Blinker rechts blau-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss ZV schließen blau-grau oder blau Anschlußort...
- Seite 13 Lancia Modell Baujahr Code Delta KABELFARBE / POSITION Blinker links hellblau Blinker rechts hellblau-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss ZV schließen hellblau Anschlußort 4 pol. Stecker im Fahrerfussraum links(schwarz gekennzeichnet mit "L").
- Seite 14 Lancia Modell Baujahr Code 96-> Delta KABELFARBE / POSITION Blinker links blau Blinker rechts blau-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss ZV schließen blau Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 15 Lancia Modell Baujahr Code 96-> K/KSW KABELFARBE / POSITION Blinker links blau-schwarz Blinker rechts blau-weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss-gelb ZV schließen blau-gelb Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 16 Lancia Modell Baujahr Code 95-> Kappa KABELFARBE / POSITION Blinker links schwarz Blinker rechts blau-weiss Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss oder weiss-gelb ZV schließen hellblau oder blau-gelb Anschlußort...
- Seite 17 Lancia Modell Baujahr Code 91-> Thema KABELFARBE / POSITION Blinker links blau-weiss Blinker rechts blau-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss ZV schließen hellblau Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 18 Lancia Modell Baujahr Code 96-> KABELFARBE / POSITION Blinker links blau Blinker rechts blau-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen blau ZV schließen weiss Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 19 Lancia Modell Baujahr Code 94-> KABELFARBE / POSITION Blinker links blau Blinker rechts blau-schwarz Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen weiss-gelb ZV schließen blau-rot Anschlußort Kabelstrang von der Fahrertür kommend.
- Seite 20 Lancia Modell Baujahr Code 98-> KABELFARBE / POSITION Blinker links grün 2335 Blinker rechts grün 2345 Position Blinker Am Blinkerschalter, im Kabelstrang links nach hinten oder auch direkt an den Rückleuchten. ZV-Typ Typ 2 ZV öffnen orange 6290 ZV schließen orange 6291 Anschlußort...
