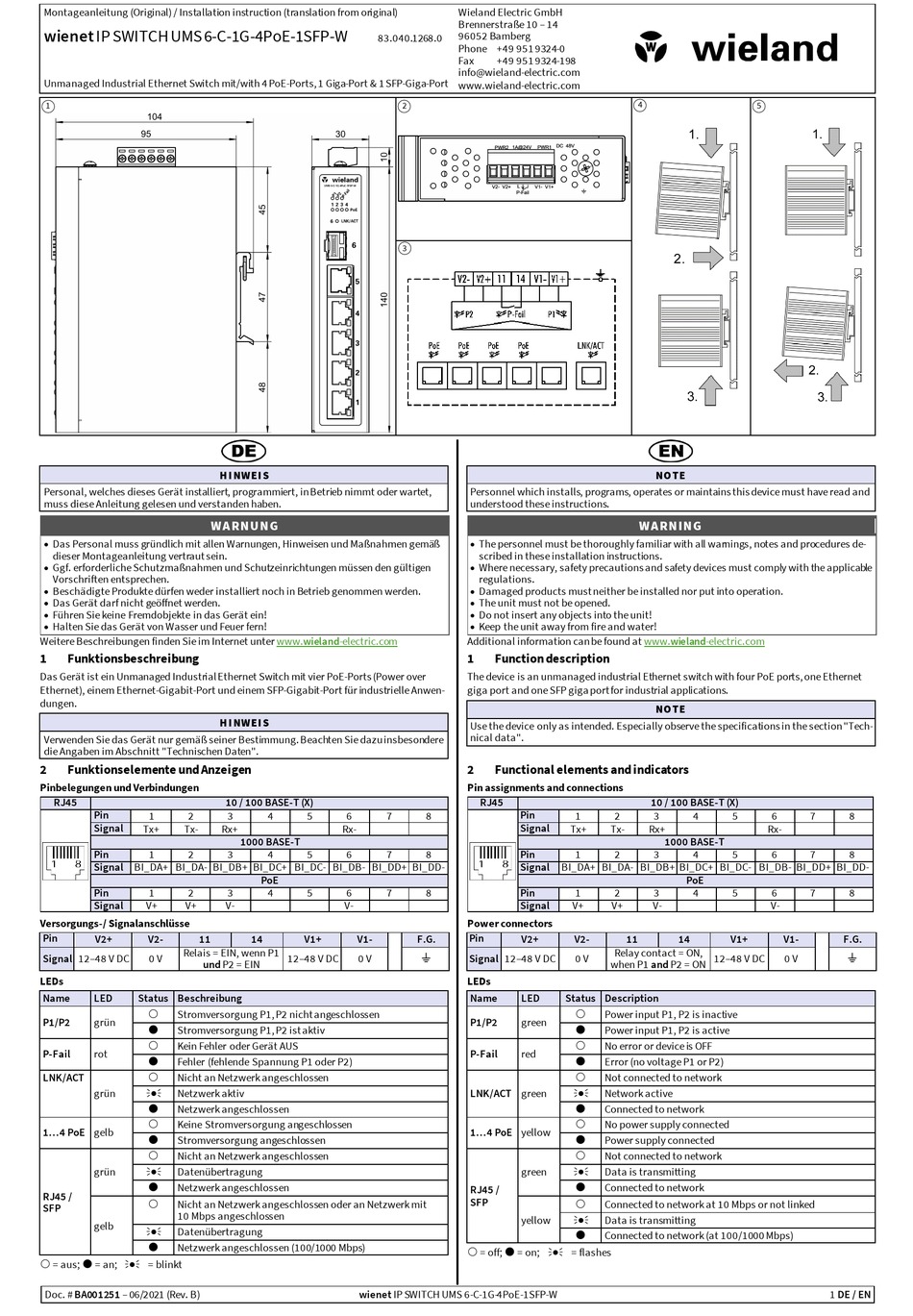

Montageanleitung (Original) / Installation instruction (translation from original)
wienet IP SWITCH UMS 6-C-1G-4PoE-1SFP-W
Unmanaged Industrial Ethernet Switch mit/with 4 PoE-Ports, 1 Giga-Port & 1 SFP-Giga-Port
1
Personal, welches dieses Gerät installiert, programmiert, in Betrieb nimmt oder wartet,
muss diese Anleitung gelesen und verstanden haben.
WA RNUNG
•
Das Personal muss gründlich mit allen Warnungen, Hinweisen und Maßnahmen gemäß
dieser Montageanleitung vertraut sein.
Ggf. erforderliche Schutzmaßnahmen und Schutzeinrichtungen müssen den gültigen
•
Vorschriften entsprechen.
•
Beschädigte Produkte dürfen weder installiert noch in Betrieb genommen werden.
•
Das Gerät darf nicht geöffnet werden.
Führen Sie keine Fremdobjekte in das Gerät ein!
•
Halten Sie das Gerät von Wasser und Feuer fern!
•
Weitere Beschreibungen finden Sie im Internet unter
1
Funktionsbeschreibung
Das Gerät ist ein Unmanaged Industrial Ethernet Switch mit vier PoE-Ports (Power over
Ethernet), einem Ethernet-Gigabit-Port und einem SFP-Gigabit-Port für industrielle Anwen-
dungen.
Verwenden Sie das Gerät nur gemäß seiner Bestimmung. Beachten Sie dazu insbesondere
die Angaben im Abschnitt "Technischen Daten".
2
Funktionselemente und Anzeigen
Pinbelegungen und Verbindungen
RJ45
Pin
1
2
Signal
Tx+
Tx-
Pin
1
2
Signal BI_DA+ BI_DA- BI_DB+ BI_DC+ BI_DC- BI_DB- BI_DD+ BI_DD-
Pin
1
2
Signal
V+
V+
Versorgungs-/ Signalanschlüsse
Pin
V2+
V2-
11
Relais = EIN, wenn P1
Signal 12–48 V DC
0 V
und P2 = EIN
LEDs
Name
LED
Status Beschreibung
Stromversorgung P1, P2 nicht angeschlossen
P1/P2
grün
Stromversorgung P1, P2 ist aktiv
Kein Fehler oder Gerät AUS
P-Fail
rot
Fehler (fehlende Spannung P1 oder P2)
LNK/ACT
Nicht an Netzwerk angeschlossen
grün
•
Netzwerk aktiv
Netzwerk angeschlossen
Keine Stromversorgung angeschlossen
1...4 PoE gelb
Stromversorgung angeschlossen
Nicht an Netzwerk angeschlossen
grün
•
Datenübertragung
Netzwerk angeschlossen
RJ45 /
Nicht an Netzwerk angeschlossen oder an Netzwerk mit
SFP
10 Mbps angeschlossen
gelb
•
Datenübertragung
Netzwerk angeschlossen (100/1000 Mbps)
= aus;
= an;
= blinkt
•
Doc. # BA001251 – 06/2021 (Rev. B)
83.040.1268.0
H I NWEI S
www.wieland-electric.com
H I NWEI S
10 / 100 BASE-T (X)
3
4
5
6
7
Rx+
Rx-
1000 BASE-T
3
4
5
6
7
PoE
3
4
5
6
7
V-
V-
14
V1+
V1-
12–48 V DC
0 V
wienet IP SWITCH UMS 6-C-1G-4PoE-1SFP-W
Wieland Electric GmbH
Brennerstraße 10 – 14
96052 Bamberg
Phone +49 951 9324-0
Fax
+49 951 9324-198
info@wieland-electric.com
www.wieland-electric.com
2
3
Personnel which installs, programs, operates or maintains this device must have read and
understood these instructions.
•
The personnel must be thoroughly familiar with all warnings, notes and procedures de-
scribed in these installation instructions.
Where necessary, safety precautions and safety devices must comply with the applicable
•
regulations.
•
Damaged products must neither be installed nor put into operation.
•
The unit must not be opened.
Do not insert any objects into the unit!
•
Keep the unit away from fire and water!
•
Additional information can be found at
1
Function description
The device is an unmanaged industrial Ethernet switch with four PoE ports, one Ethernet
giga port and one SFP giga port for industrial applications.
Use the device only as intended. Especially observe the specifications in the section "Tech-
nical data".
2
Functional elements and indicators
Pin assignments and connections
RJ45
Pin
8
1
Signal
Tx+
Pin
8
1
Signal
BI_DA+ BI_DA- BI_DB+ BI_DC+ BI_DC- BI_DB- BI_DD+ BI_DD-
8
Pin
1
Signal
V+
Power connectors
Pin
F.G.
V2+
V2-
⏚
Signal 12–48 V DC
0 V
LEDs
Name
LED
Status Description
P1/P2
green
P-Fail
red
LNK/ACT green
•
1...4 PoE yellow
green
•
RJ45 /
SFP
yellow
•
= off;
= on;
•
= flashes
4
5
NO TE
WA RNING
www.wieland-electric.com
NO TE
10 / 100 BASE-T (X)
2
3
4
5
6
Tx-
Rx+
Rx-
1000 BASE-T
2
3
4
5
6
PoE
2
3
4
5
6
V+
V-
V-
11
14
V1+
Relay contact = ON,
12–48 V DC
when P1 and P2 = ON
Power input P1, P2 is inactive
Power input P1, P2 is active
No error or device is OFF
Error (no voltage P1 or P2)
Not connected to network
Network active
Connected to network
No power supply connected
Power supply connected
Not connected to network
Data is transmitting
Connected to network
Connected to network at 10 Mbps or not linked
Data is transmitting
Connected to network (at 100/1000 Mbps)
7
8
7
8
7
8
V1-
F.G.
⏚
0 V
1 DE / EN
