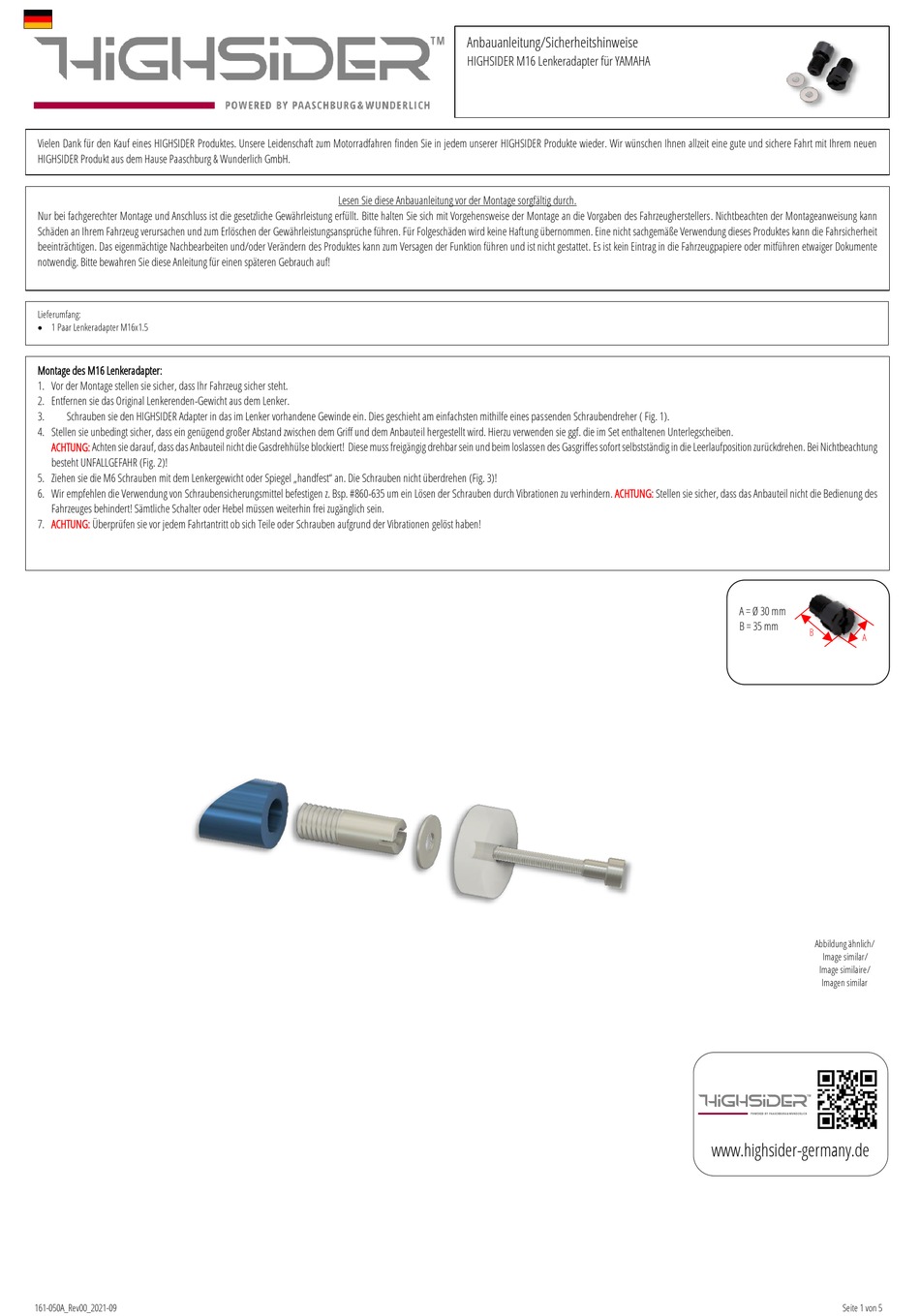

HIGHSIDER M16 Anbauanleitung/Sicherheitshinweise

Vielen Dank für den Kauf eines HIGHSIDER Produktes. Unsere Leidenschaft zum Motorradfahren finden Sie in jedem unserer HIGHSIDER Produkte wieder. Wir wünschen Ihnen allzeit eine gute und sichere Fahrt mit Ihrem neuen
HIGHSIDER Produkt aus dem Hause Paaschburg & Wunderlich GmbH.
Nur bei fachgerechter Montage und Anschluss ist die gesetzliche Gewährleistung erfüllt. Bitte halten Sie sich mit Vorgehensweise der Montage an die Vorgaben des Fahrzeugherstellers. Nichtbeachten der Montageanweisung kann
Schäden an Ihrem Fahrzeug verursachen und zum Erlöschen der Gewährleistungsansprüche führen. Für Folgeschäden wird keine Haftung übernommen. Eine nicht sachgemäße Verwendung dieses Produktes kann die Fahrsicherheit
beeinträchtigen. Das eigenmächtige Nachbearbeiten und/oder Verändern des Produktes kann zum Versagen der Funktion führen und ist nicht gestattet. Es ist kein Eintrag in die Fahrzeugpapiere oder mitführen etwaiger Dokumente
notwendig. Bitte bewahren Sie diese Anleitung für einen späteren Gebrauch auf!
Lieferumfang:
 1 Paar Lenkeradapter M16x1.5
Montage des M16 Lenkeradapter:
1. Vor der Montage stellen sie sicher, dass Ihr Fahrzeug sicher steht.
2. Entfernen sie das Original Lenkerenden-Gewicht aus dem Lenker.
3. Schrauben sie den HIGHSIDER Adapter in das im Lenker vorhandene Gewinde ein. Dies geschieht am einfachsten mithilfe eines passenden Schraubendreher ( Fig. 1).
4. Stellen sie unbedingt sicher, dass ein genügend großer Abstand zwischen dem Griff und dem Anbauteil hergestellt wird. Hierzu verwenden sie ggf. die im Set enthaltenen Unterlegscheiben.
ACHTUNG: Achten sie darauf, dass das Anbauteil nicht die Gasdrehhülse blockiert! Diese muss freigängig drehbar sein und beim loslassen des Gasgriffes sofort selbstständig in die Leerlaufposition zurückdrehen. Bei Nichtbeachtung
besteht UNFALLGEFAHR (Fig. 2)!
5. Ziehen sie die M6 Schrauben mit dem Lenkergewicht oder Spiegel „handfest" an. Die Schrauben nicht überdrehen (Fig. 3)!
6. Wir empfehlen die Verwendung von Schraubensicherungsmittel befestigen z. Bsp. #860-635 um ein Lösen der Schrauben durch Vibrationen zu verhindern.
Fahrzeuges behindert! Sämtliche Schalter oder Hebel müssen weiterhin frei zugänglich sein.
7. ACHTUNG: Überprüfen sie vor jedem Fahrtantritt ob sich Teile oder Schrauben aufgrund der Vibrationen gelöst haben!
161-050A_Rev00_2021-09
Anbauanleitung/Sicherheitshinweise
HIGHSIDER M16 Lenkeradapter für YAMAHA
Lesen Sie diese Anbauanleitung vor der Montage sorgfältig durch.
ACHTUNG: Stellen sie sicher, dass das Anbauteil nicht die Bedienung des
A = Ø 30 mm
B = 35 mm
www.highsider-germany.de
B
A
Abbildung ähnlich/
Image similar/
Image similaire/
Imagen similar
Seite 1 von 5
