Condair Cube Bedienungsanleitung
Luftqualität-messgerät
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Condair Cube
Inhaltszusammenfassung für Condair Cube

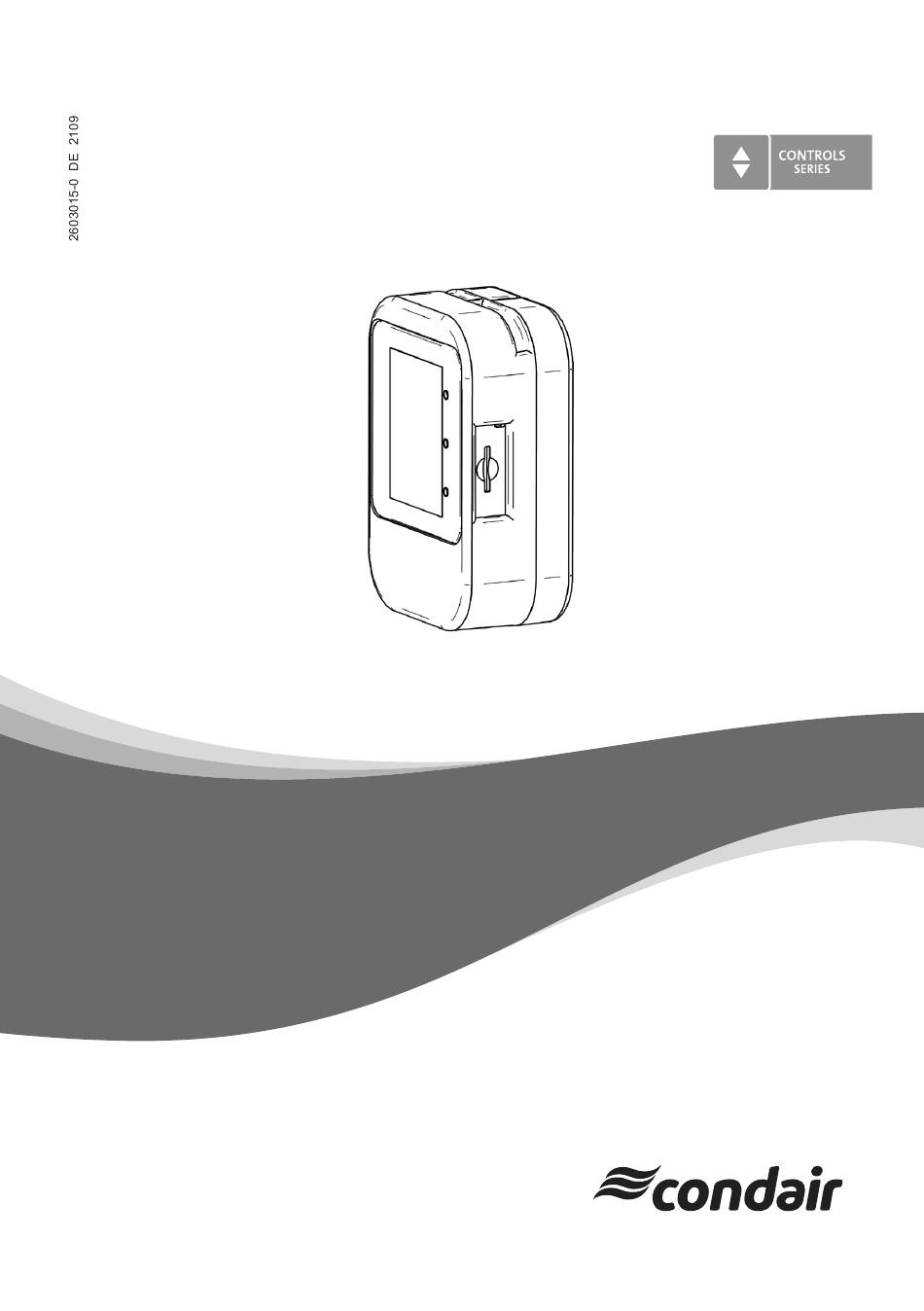

- Seite 1 BEDIENUNGSANLEITUNG Luftqualität-Messgerät Condair Cube...
-
Seite 2: Eigentumshinweis
Dritte weitergegeben werden, ausser in dem Umfang, der für die Installation oder Wartung der Geräte des Empfängers erforderlich ist. Haftungshinweis Condair Group AG übernimmt keine Haftung für eine fehlerhafte Installation oder Bedie- nung des Geräts oder für die Verwendung von Teilen/Komponenten/Geräten, die nicht von der Condair Group AG autorisiert sind. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Ganz zu Beginn! Hinweise zur Anleitung Zu Ihrer Sicherheit Quickstart Produktübersicht Komponenten Ansicht Hauptbildschirm 4.2.1 Ampeldarstellung der Messwerte Anwendungsübersichten 4.3.1 Ansicht Gesundheitsdiagramm 4.3.2 Ansicht historische Messwerte 4.3.3 Einstellungen Kalibrierung Manuelle Kalibrierung Auto-Kalibrierung Zeit- und Datumseinstellung Optionen SD-Karte Powerbank Darstellung auf Grossbildschirm Lieferumfang Entsorgung/Recycling... -
Seite 4: Einführung
Temperatur in der unmittelbaren Umgebung und ist primär für den Einsatz in Innenräumen gedacht. Der Condair Cube ist nach dem heutigen Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemässer Verwendung Gefahren für den Anwender und/oder Dritte entstehen. Ebenso haftet Condair nicht für inkorrekte Messwerte und daraus verursachte Beschädigungen. -
Seite 5: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Allgemeines Jede Person, die den Condair Cube bedient, muss diese Anleitung vor Beginn ge- lesen und verstanden haben. Die Kenntnisse des Inhalts dieser Anleitung zum Condair Cube sind eine Grund- voraussetzung, vor Gefahren zu schützen, fehlerhafte Installationen zu vermeiden und somit den Condair Cube sicher und sachgerecht zu bedienen. -
Seite 6: Quickstart
Laden Sie das Gerät bei der ersten Inbetriebnah- me vollständig auf. Stellen Sie den Condair Cube aufrecht in dem Raum auf, in welchem Sie die Raumluft überprüfen möchten. Der Cube muss wie in der Grafik unten gezeigt aufgestellt werden, so dass der Sensor auf der Rückseite des Cubes von der Raumluft erreicht wird und die Abwärme durch die... -
Seite 7: Produktübersicht
Produktübersicht 4.1 Komponenten – 1 Gehäuse aus 2 Teilen – Display mit Akku (M5core2) – Sensor (Sensirion SCD40) – USB-Ladekabel – Optionale Micro SD-Karte (nicht mitgeliefert) Lüftungsschlitze Taste 1 LED (grün) Taste 2 Slot für Micro SD-Karte Display Sensor Gehäuse USB-Ladekabelanschluss Einschaltknopf Produktübersicht... -
Seite 8: Ansicht Hauptbildschirm
4.2 Ansicht Hauptbildschirm Uhrzeit Batteriestatus 10:15 Datum 21.08.2021 -Wert 1092 Temperaturwert Feuchtewert °C °C Menü Datum/Uhrzeit: Zeigt die aktuelle Zeit und das aktuelle Datum. Batteriestatus: Zeigt den aktuellen Ladezustand der Batterie an. Die Anzeige reicht von 0-100 %. -Wert: Zeigt den aktuellen CO -Gehalt in der Luft an. -
Seite 9: Ampeldarstellung Der Messwerte
4.2.1 Ampeldarstellung der Messwerte Die Kreise um die Werte zeigen im Sinne eines Ampelsystems den aktuellen Zu- stand des Wertes an: Grün – Gesund (alles im optimalen Bereich) Gelb – Akzeptabel (Vorsicht: Handlungsbedarf) – Kritisch (kritische Werte) -Gehalt in der Umgebungsluft ist optimal. Kreis grün: (Wert liegt ≤... -
Seite 10: Anwendungsübersichten
4.3 Anwendungsübersichten 4.3.1 Ansicht Gesundheitsdiagramm 10:15 21.08.2021 -Anzeige in Balkenformat 1200 Aktueller Messwert Bereich "gesund" Bereich "akzeptabel" Temperatur 18°C 22°C 26°C Luftfeuchte Der Bereich "gesund" steht für die Luftqualität, welche einen erhöhten Gesund- heitsschutz bietet und als angenehm empfunden wird. Es werden die Bereiche „gesund, „akzeptabel“... -
Seite 11: Ansicht Historische Messwerte
4.3.2 Ansicht historische Messwerte 10:15 21.08.2021 Aktueller Messwert °C °C Historische Messwerte Diese Ansicht zeigt den Verlauf der Temperaturmesswerte über maximal 4 Stunden. Pro 10 Minuten Messung wird ein Balken dargestellt, welcher den gemessenen Durchschnittswert abbildet. Dieser wird gemäss dem beschriebenen Ampelsystem eingefärbt. -
Seite 12: Kalibrierung
Kalibrierung Für genaue Messresultate des CO -Gehalts, muss der Condair Cube regelmässig kalibriert werden. Es stehen zwei verschiedene Kalibrierungsmöglichkeiten zur Verfügung: – Auto-Kalibrierung – Manuelle Kalibrierung 5.1 Manuelle Kalibrierung Gehen Sie, um den Sensor manuell zu kalibrieren, wie folgt vor: Menü... - Seite 13 +/- 25 ppm, war die Kalibrierung erfolgreich. Liegt der Wert darüber oder darunter, wiederholen Sie die Kalibrierung. Wichtig: Der Sensor muss bei der ersten Inbetriebnahme kalibriert werden. Auch wenn Sie den Cube an einem neuen geografischen Ort aufstellen, muss er für sehr genaue Messergebnisse neu kalibriert werden. Kalibrierung...
-
Seite 14: Auto-Kalibrierung
Diese Einstellung wird auch gespeichert, wenn der Cube ausgeschaltet ist. Menü → Einstellungen → Kalibrierung CO Auto-Kalibrierung Auto-Kalibrierung aktivieren oder deaktivieren Wird der Condair Cube nicht dauerhaft betrieben, wird empfohlen die Auto-Kali- brierung zu deaktivieren und bei Verwendung des Condair Cubes eine manuelle Kalibrierung durchzuführen. 10:15 21.08.2021... -
Seite 15: Zeit- Und Datumseinstellung
Zeit- und Datumseinstellung Der Condair Cube verfügt über einen internen RTC (RealTimeClock), welcher für die Zeit- und Datumsanzeige verwendet wird. Zeit und Datum laufen in ausgeschaltetem Zustand und ohne Aufladung des Cubes für ca. 2 Monate weiter. Danach müssen beide neu gesetzt werden. - Seite 16 Geben Sie im nächsten Bildschirm das gewünschte Datum ein. Das Datumsformat ist wie folgt definiert: dd:mm:yy (Tag:Monat:Jahr) 10:15 21.08.2021 Bestätigen Sie die Eingabe mit "Ok", um die Datumseingabe abzu- schliessen. Zeit- und Datumseinstellung...
-
Seite 17: Optionen
Powerbank mit 5 V USB-Anschluss verwenden. 7.3 Darstellung auf Grossbildschirm Es ist möglich, den Condair Cube über einen PC an einen externen Monitor anzu- schliessen. Hierfür müssen Sie den Condair Cube über das USB-Kabel mit dem PC verbinden und die nötigen Treiber installieren. Anschliessend öffnen Sie das Condair Cube Tool, um die Darstellung auf einem externen Monitor zu starten. -
Seite 18: Lieferumfang
Lieferumfang – Condair Cube – USB-Ladekabel – Kurzanleitung Lieferumfang... -
Seite 19: Entsorgung/Recycling
Bitte entsorgen Sie das Gerät bzw. die einzelnen Komponenten gemäss den lokalen Vorschriften in einer autorisierten Sammelstelle. Bei allfälligen Fragen wenden Sie sich bitte an die zuständige Behörde oder an Ihren Condair-Vertreter. Vielen Dank für Ihren Beitrag zum Schutz der Umwelt. Entsorgung/Recycling... -
Seite 20: Produktspezifikationen
10 Produktspezifikationen 10.1 Technische Daten Sensirion SCD40 10.1.1 CO -Messung Sofern nicht anders angegeben, gelten für die Werte in der nachstehenden Tabelle die Standardbedingungen von 25 °C, 50 % rF, 1013 mbar Umgebungsdruck, peri- odische Standardmessung und 3.3 V Versorgungsspannung. Parameter Bedingungen Wert... -
Seite 21: Anhang
11 Anhang 11.1 CE-Konformitätserklärung Konformitätserklärung Declaration of conformity Déclaration de conformité Wir, Nous, Condair Group AG Condair Group AG Condair Group AG CH-8808 Pfäffikon SZ CH-8808 Pfäffikon SZ CH-8808 Pfäffikon SZ erklären in alleiniger Verantwortung, declare under our sole responsibility, that déclarons sous notre seule... - Seite 22 Notizen...
-
Seite 24: Beratung, Vertrieb Und Service
BERATUNG, VERTRIEB UND SERVICE: CH94/0002.00 Condair Group AG Gwattstrasse 17, 8808 Pfäffikon SZ, Schweiz Tel. +41 55 416 61 11, Fax +41 55 588 00 07 info@condair.com, www.condairgroup.com...
